Lehtmetalli painutusmasin hüdrauliline painutusplaat roostevabast terasest minipidur

Tootekirjeldus

1）WC67K NC hüdrauliline plaadipidur E21 kontrolleriga

E21 NC süsteemiga plekk-plaat presspidur

Sagedusmuundur juhib X, Y telje peamootori positsioneerimist: SIEMENS Saksamaa

Klapp: Bosch Rexroth Saksamaa

Elekter: Schneider France

1. Disain vastab EL rahvusvahelistele standarditele. Kere kõrvaldab lõõmutamise teel sisemise pinge ning tagab suurema täpsuse ja tugevuse. Kõik masinad on disainitud kasutades SOLID WORKS 3D programmeerimist ja valmistatud täiustatud ST44-1 kvaliteediga terasest, kasutades uusimat tehnoloogiat.

2. WC67K-seeria väändetelje painutusmasin kasutab Chines ESTUN NC juhtimissüsteemi, mis aitab teil suurendada tootlikkust ning hoida madalaimad kulud ja madalamad hoolduskulud. Kvaliteetne ja korduv painutus saavutatakse sünkroniseeritud silindrite ja ventiilide kasutamisega.

3. E21 süsteemi programmeerimise juhtimissüsteem ja inverter realiseerivad X-telje Y-telje täpse positsioneerimisfunktsiooni.

4. Tipptasemel sageduskarakteristik hüdrauliline juhtimistehnoloogia, jäik ülemine tala töötab 8-punktilistel laagritel paindetäpsusega /-0,01 mm

5. Valikuline V-telje kompensatsioonifunktsioon ja sobiva vormi valimine keeruka kujuga tooriku hõlpsaks painutamiseks. Standardvarustus.

Hiina E21 NC kontroller

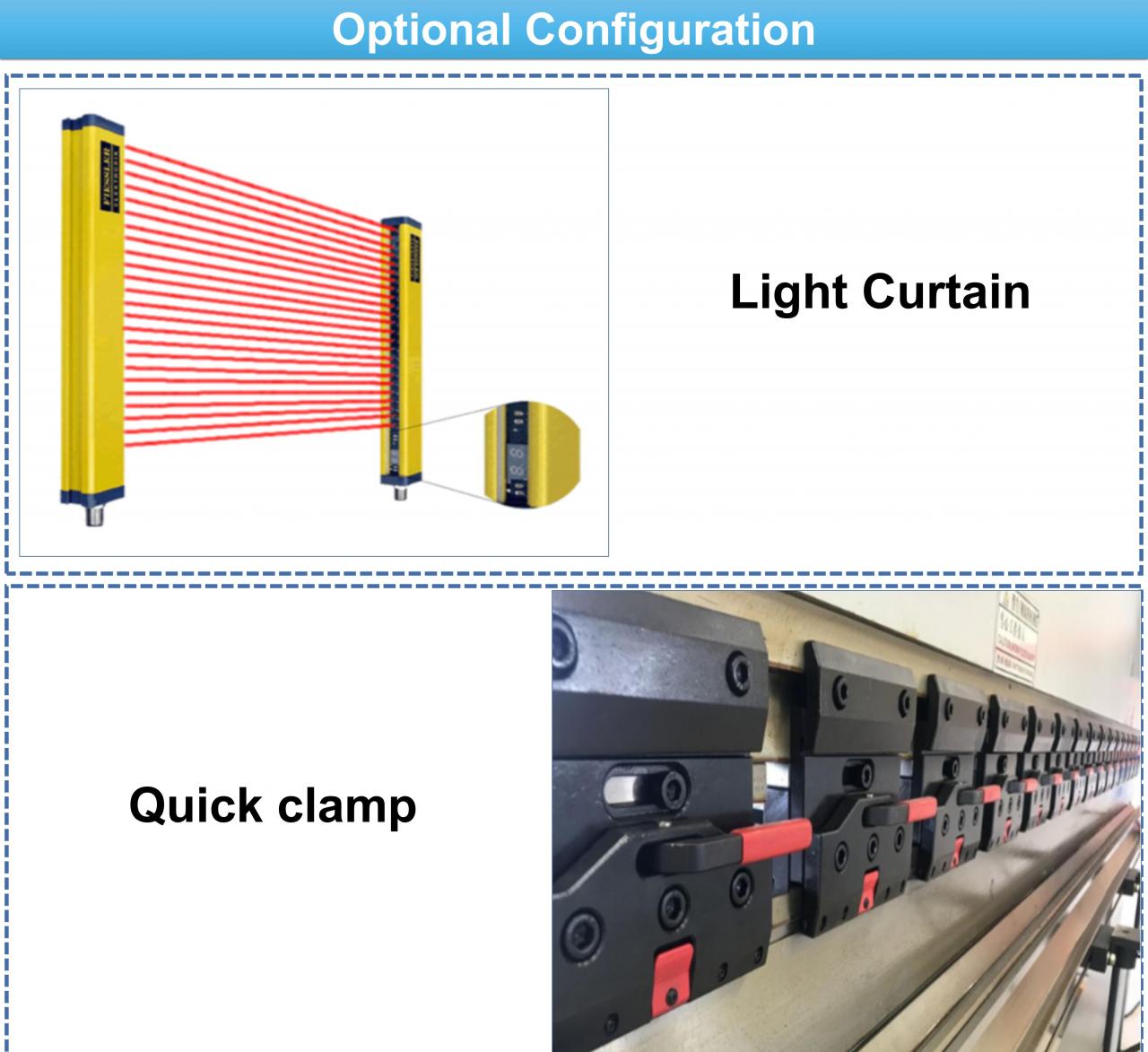

1. Valguskaitsmed tagavad operaatorite ohutuse töötamise ajal

2. Y-telje ja X-telje süsteemi reguleerimine ja sagedusmuundur juhib nende positsioneerimist.

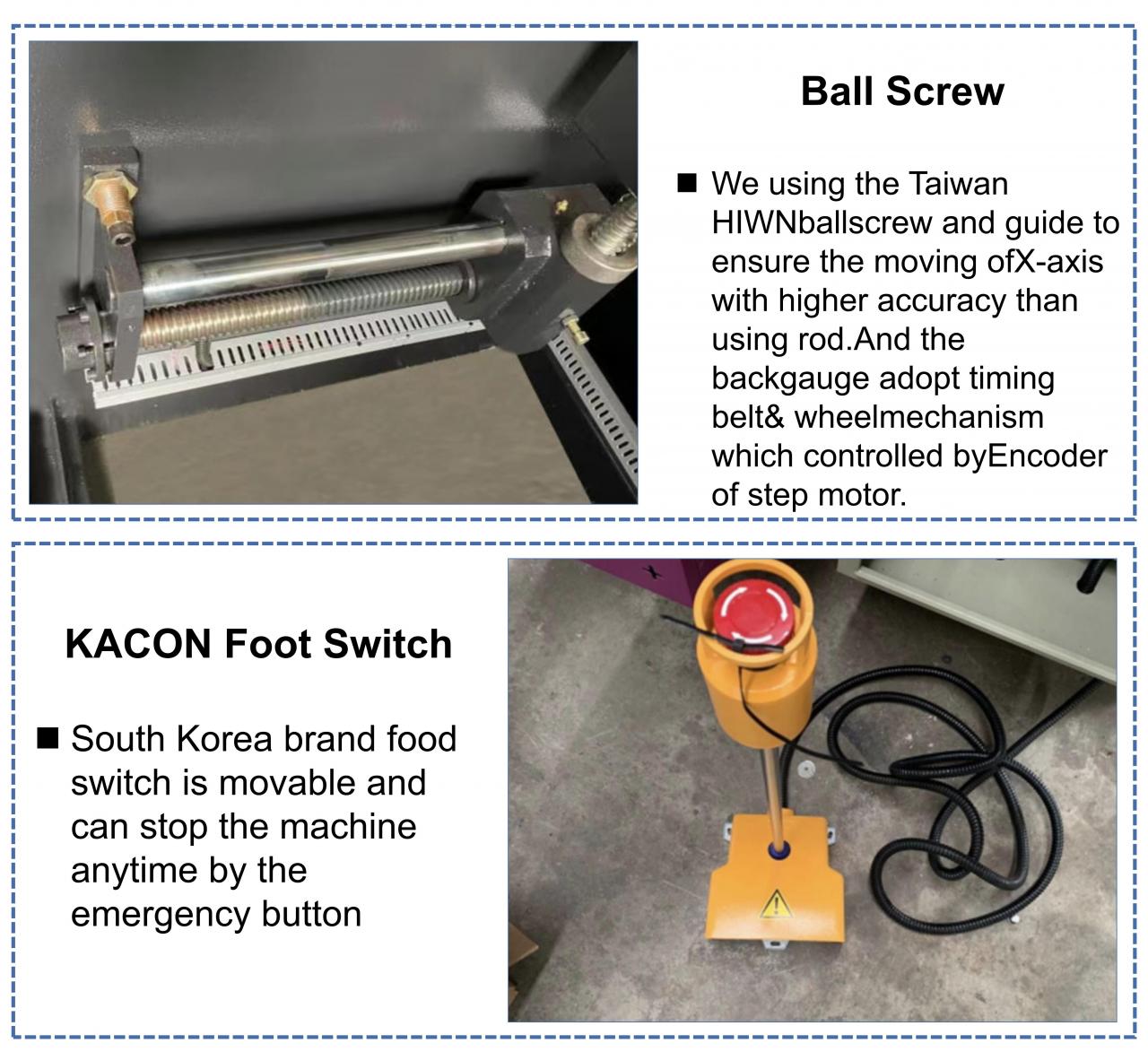

3. Lineaarne juhtsiin ja kuulkruvi täpsus 0,01 mm (HIWIN, TAIWAN).

4. Terasest monoplokkkonstruktsioon.

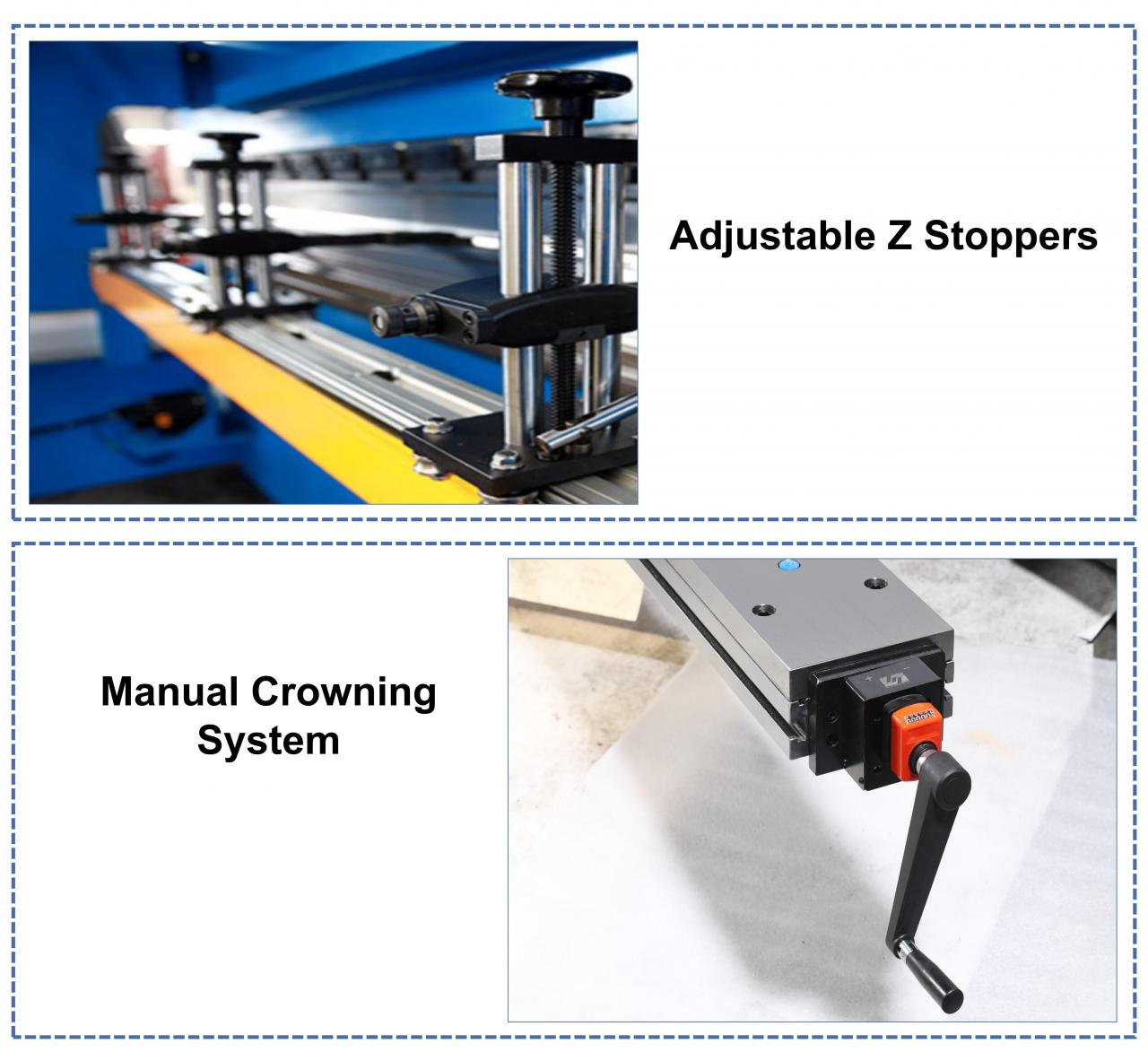

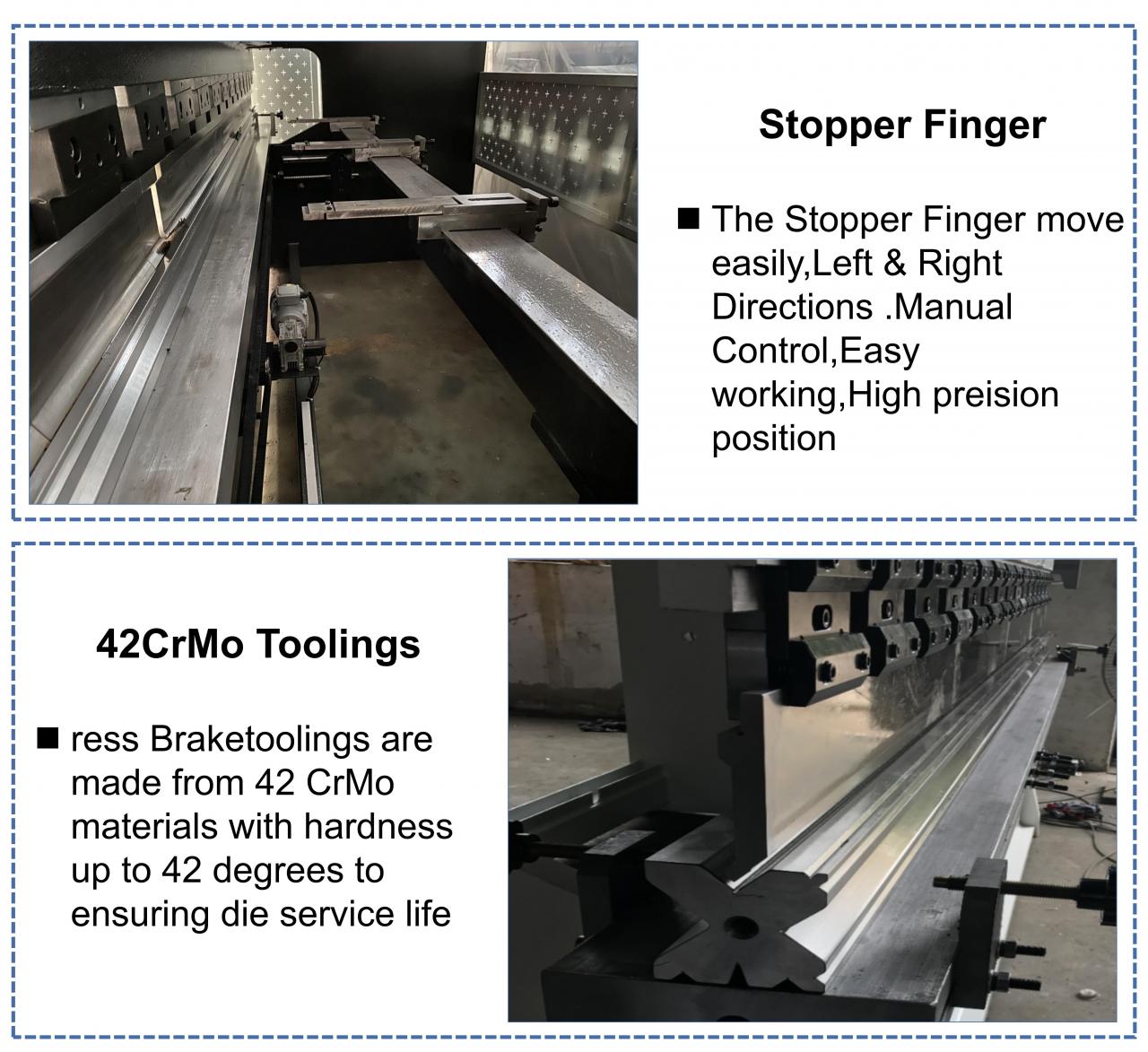

5. Reguleeritavad stoppersõrmed.

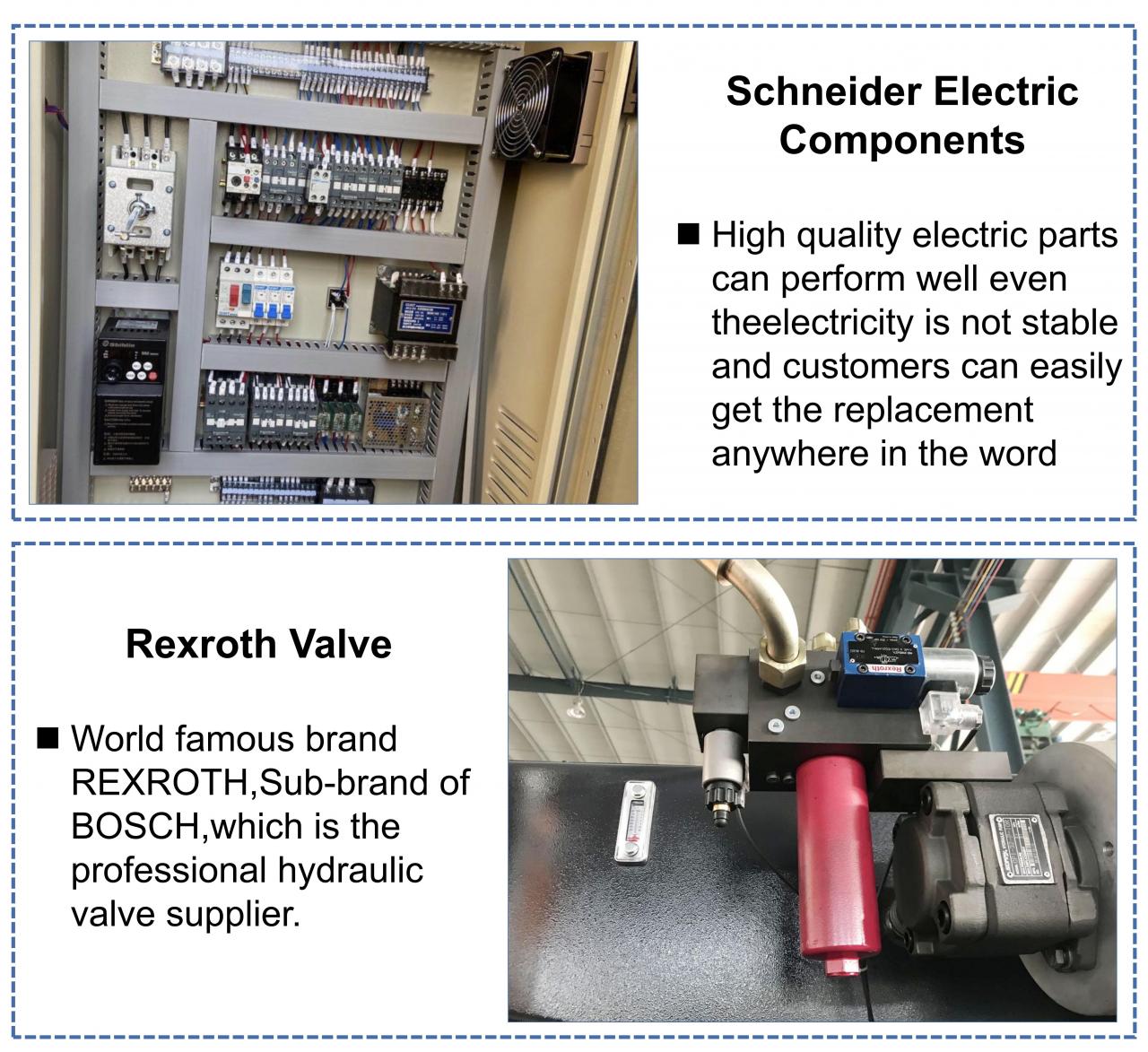

6. Standardsed elektriseadmed Prantsusmaalt Schneiderist.

7. EMB Saksamaa standardsed õlitoru pistikud.

8. Bosch Rexroth Saksamaa standardventiilid ja õlipump.

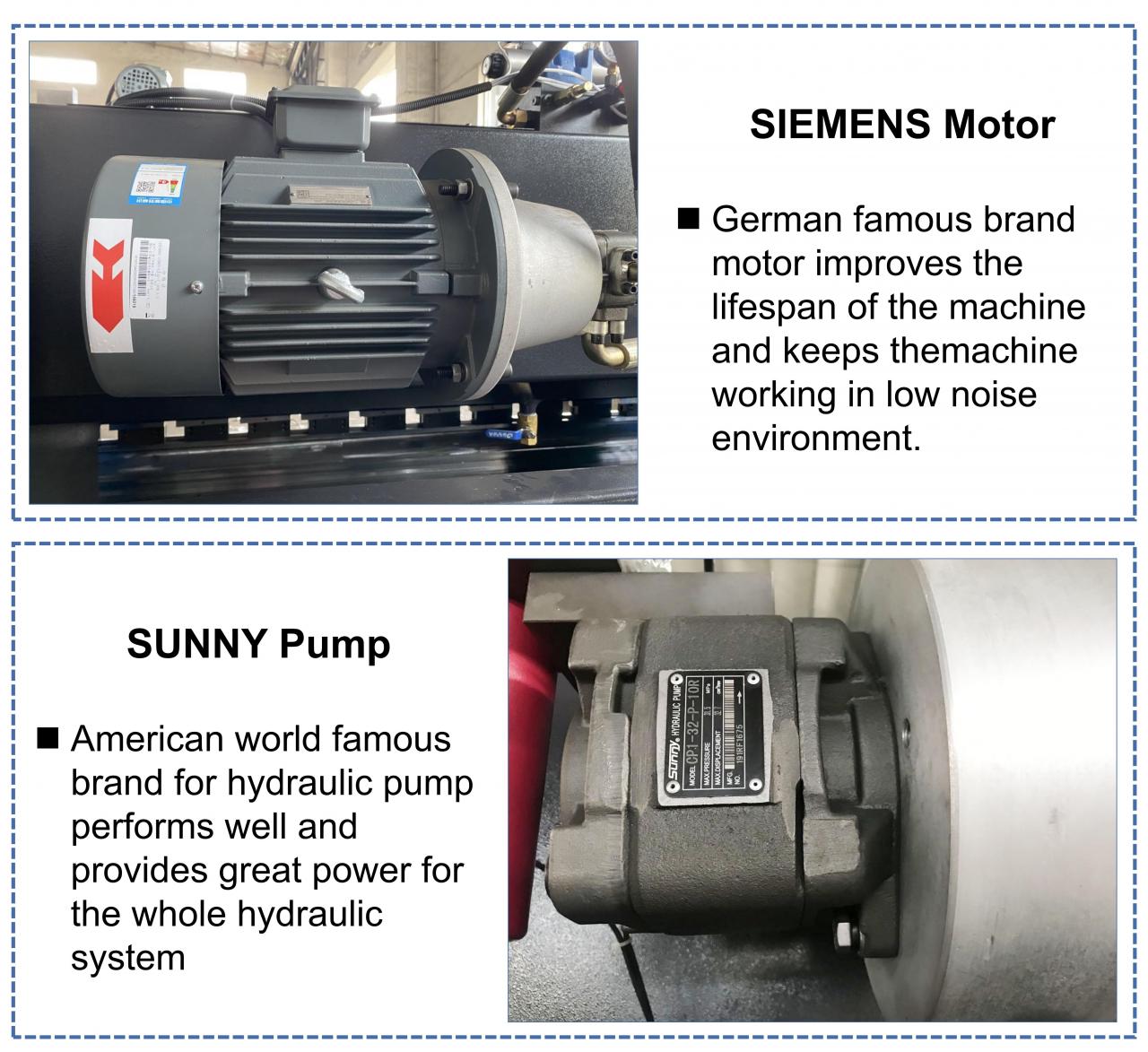

9. Standardne põhimotro Siemens Saksamaalt

10. Hüdrauliline ja elektriline ülekoormuskaitse

Chines ESTUN E21 NC süsteem

Ühevärviline LCD-karbi paneelIntegraalfaktor vabalt programmeeritav

Automaatne positsioneerimise juhtimine (kommen mootor või leiutaja)

Spindli nihkevaru Sisemine ajarelee

Laolugeja ja sisemine ajarelee

B1 0,01 mm asendi näidik

Tootmistehnika

Üksus	Üksus	Spetsifikatsioon
Masina mudel		100T-2500	100T-3200	100T-4000
Nominaalne jõud	KN	1000	1000	1000
Töölaua pikkus	Mm	2500	3200	4000
Veergude vaheline kaugus	Mm	1900	2600	3200
Kurgu sügavus	Mm	320	320	320
Max slaidi löök	Mm	120	120	120
Max sulgemiskõrgus	Mm	370	370	370
Reisi ajad	Aeg/min	15	15	15
Peamine mootori võimsus	Kw	7.5	7.5	7.5
Max hüdrauliline rõhk	Mpa	25	25	25
Kontuuri mõõtmed	mm	250016002400	320016002500	400016002500
