Cnc käsitsi lehtede painutusmasin 80-tonnine hüdrauliline vajutage piduri metalli painutusmasin

Eelis:

1. DSVP-põhine õli-elektriline hübriidsüsteem

2. Kõrge jäik raam + automaatne läbipainde kompenseerimine

3. Järelpositsioneerimissüsteem

4. Intelligentne CNC-süsteem

5. Lihtne paigaldada ja kasutada, kõrge täpsus

6. Tõhus, kuid energiasäästlik

Tootekirjeldus

Väga jäik raam + automaatne läbipaindekompensatsioon

Optimeerige väga jäika raami kuju, parandage jäikust ja täielikku paindetäpsust arvutatud Y väärtuse ja täpse töölaua positsioneerimise põhjal. Täielikult painutatud tooriku nurga tolerants on ±30';

Arvutage kompensatsiooni automaatse läbipainde kompenseerimise süsteemi abil töötlemisprogrammi abil, mis põhineb painutatud tooriku pikkusel, paksusel ja nurgal, sobitage survestamise ajal pöörddeformatsiooniga ja kompenseerige tööst tulenevat töölaua läbipainde.

Tõhus, kuid energiasäästlik 2,5 korda kiirem kui sama klassi hüdraulilised painutusmasinad, tõhusam ja tööks valmistumine võtab vähem aega, kogemusi on palju parem kasutada;

Servo-hüdrauliline hübriidajam on energiakulukas ainult surve all ja muudab elektritarbimist vastavalt tooriku suurusele;

STEP-süsteem arvutab tonnaažisurve vastavalt lehe pikkusele ja paksusele. Ooterežiimi võimsuskadu moodustab 1% või vähem koguvõimsusest;

Täiustatud juhtimissüsteem väldib täiendavaid raiskavaid tegevusi ja elektrikadusid.
Cnc käsitsi lehtede painutusmasin 80-tonnine hüdrauliline vajutage piduri metalli painutusmasin

Elektriline juhtimissüsteem

Elektrilised komponendid on imporditud kaubamärk, mis on kooskõlas rahvusvaheliste standarditega, ohutu ja töökindel, elektrilise juhtkapi jahutusfunktsioon koos liikuva jalglüliti juhtjaamaga, käivitamise, seiskamise ja hädaseiskamise funktsioonidega; Elektrikilbi juhtmestik on mõistlik ja selge, mis on mugav hoolduseks või tõrkeotsinguks.

Lihtne paigaldada ja kasutada, kõrge täpsus

Vormika painutamise ajal ebavajalikud vilunud oskused, alandada kutseläve ja tööjõukulusid;

Lihtne paigaldada, kindel ja kerge, kõrge töökindlus;

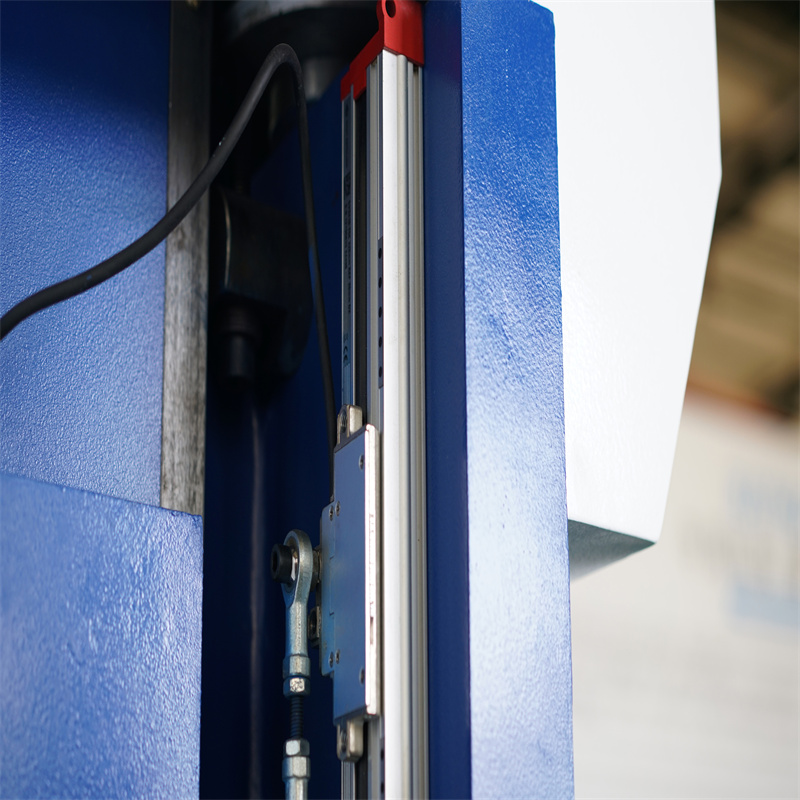

Saksa ELGO kasutusele võetud, kõrge paindetäpsus on garanteeritud, tuginedes mikronisuurustele andmetele, sügavuse täpsus on kontrollitud ±0,01 mm.

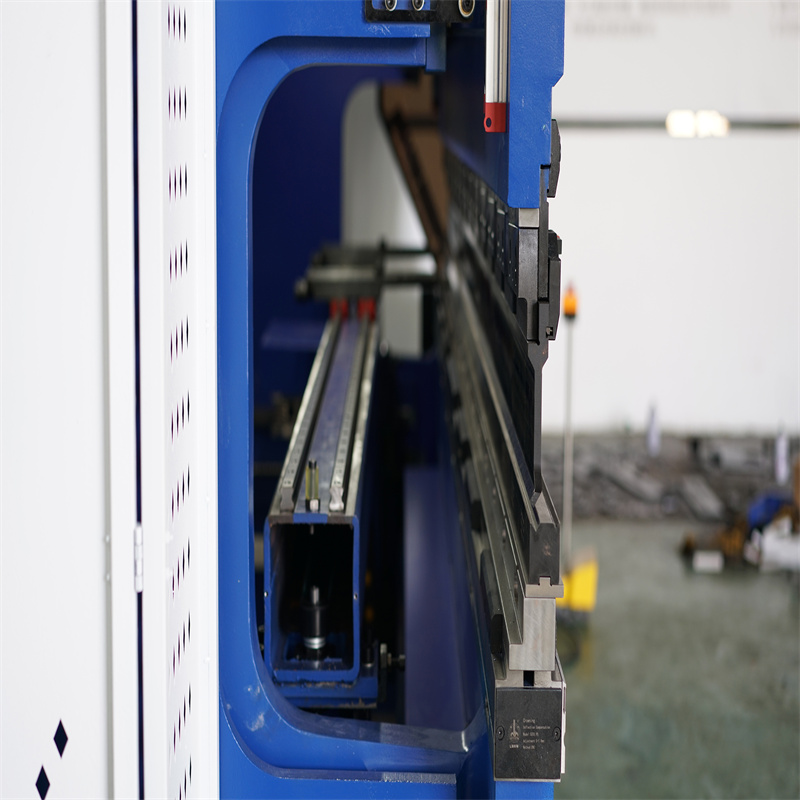

Tõhus ja usaldusväärne järelpositsioneerimissüsteem

Asend pärast kiiret liikumist, X-telg: 500 mm/s, Z-telg: 700 mm/s, R-telg: 60 mm/s; pikkus mõõdetuna X-teljel: 600 mm;

Suur positsioneerimistäpsus, X-telg: ±0,01 mm, Z-telg: ±0,1 mm, R-telg: ±0,1 mm.

Märkus. Kehtib ainult mudelitele HB1003/HB6020.
Cnc käsitsi lehtede painutusmasin 80-tonnine hüdrauliline vajutage piduri metalli painutusmasin

Spetsifikatsioon

Painutusjõud500 KN
Töölaua pikkus2050 mm
Töölaua kõrgus920 mm
Veergude vahe1600 mm
Kurgu sügavus320 mm
Liuguri löök160 mm
Maksimaalne avanemiskõrgus420 mm
Kiire laskumine180 mm/s
Tagastuskiirus140 mm/s
Töö kiirus10 mm/s
Taustaga (x-telg) käik0-500 mm
X-telje positsioneerimise täpsus±0,1 mm
X-telje korduspositsioneerimise täpsus±0,02 mm
y-telje positsioneerimise täpsus±002 mm
Y-telje korduspositsioneerimise täpsus±0,02 mm
R-telje käik150 mm
Töö täpsusSirgjoon: 10,2mm/m, nurk: ±0,5mm/m
CNC-telgede arv4-teljeline
peamise mootori võimsusUmbes 5 kW
Kütusepaagi maht160L
MõõtmedUmbes 2400x1500x2480mm
Kogu seadme kaalUmbes 4000 kg

KKK

1. Ma ei teadnud sellest masinast midagi, millise masina peaksin valima? -Nii lihtne . Lihtsalt öelge meile, mida soovite lasermasina abil teha, ja seejärel andke meile täiuslikud lahendused ja soovitused.

2. Mida see keevitada saab? -Metalli lasermasin tegeleb tavaliselt süsinikterase, roostevaba terase, alumiiniumi, messingi ja sulamitega.

3. Kui pikk on garantii? - Pakume 1-aastast garantiid.

4. Kus on teie peakorter? -Meie peakorter asub Hiinas Anhui provintsis Ma'anShanis.

5. Kas ma saan teie tehast külastada? -Muidugi. Palun võtke meiega igal ajal ühendust. Lepime eelnevalt kokku.

6. Kas teil on insener, kes mind/mu töötajaid õpetab? -Jah, pakume igale kliendile tasuta koolitust. Lubame aidata, kuni kõik saab korda.

Üksikasjad

  • Liuguri käik (mm): 160 mm
  • Automaatne tase: Täisautomaatne
  • Kurgu sügavus (mm): 320 mm
  • Masina tüüp: sünkroniseeritud
  • Töölaua pikkus (mm): 2050
  • Töölaua laius (mm): 920 mm
  • Mõõdud: 2400*1500*2480mm
  • Seisukord: Uus
  • Materjal / metall Töödeldud: Süsinikteras
  • Automatiseerimine: automaatne
  • Aasta: 2021
  • Kaal (KG): 4000
  • Mootori võimsus (kw): 5 kw
  • Peamised müügiargumendid: lihtne kasutada
  • Garantii: 1 aasta
  • Kohaldatavad tööstusharud: ehitusmaterjalide kauplused, masinate remonditöökojad, tehas, jaemüük, ehitustööd , reklaamiettevõte, muu
  • Showroom Asukoht: Saksamaa, Tšiili, Lõuna-Aafrika Vabariik, Malaisia
  • Turundustüüp: KUUM MÜÜK
  • Masinatesti aruanne: pole saadaval
  • Video väljaminev ülevaatus: tingimusel
  • Põhikomponentide garantii: 1 aasta
  • Põhikomponendid: mootor, käik, PLC
  • Toote nimetus: 1,6 mm paksune suure tõhususega lehtmetalli painutamise voltimismasin
  • Märksõnad: Profiili painutuspink
  • Veergude vahe: 1600 mm
  • Maksimaalne avanemiskõrgus: 420 mm
  • Kiire laskumine: 180 mm/s
  • Tagasivoolu kiirus: 140 mm/s
  • Töökiirus: 10mm/s
  • Taustaga (X-telg) käik: 0-500mm
  • CNC-telgede arv: 4 telge
  • Kütusepaagi maht: 160L
  • Sertifitseerimine: ce
  • Pakutav müügijärgne teenindus: video tehniline tugi, võrgutugi
  • Garantiijärgne teenindus: video tehniline tugi, võrgutugi
  • Kohaliku teenuse asukoht: Saksamaa, Venemaa, Jaapan, Lõuna-Korea, Tšiili, Lõuna-Aafrika Vabariik, Kasahstan, Ukraina","attrValueId":5762774}
