Metalli lõikamise hüdrauliline terasetööstusmasin mulgustamiseks, kärpimiseks, lõikamiseks

Tootekirjeldus

Meie terasetöölised toovad teie ettevõttesse optimaalse kvaliteedi ja tootlikkuse mõistliku hinnaga. See universaalne masin võimaldab mulgustamist, kärpimist, sälkumist, lõikamist ja paljusid muid funktsioone, mis sõltuvad teie tööriista konfiguratsioonist. See masin on varustatud kahe eraldi jaamaga, mis on võimelised töötama iseseisvalt. Väga täpselt töödeldud mehaanilised osad ning valitud peamised hüdraulilised ja elektrilised komponendid tagavad pika kasutuseta töö ja stabiilse töö mis tahes tingimustes.

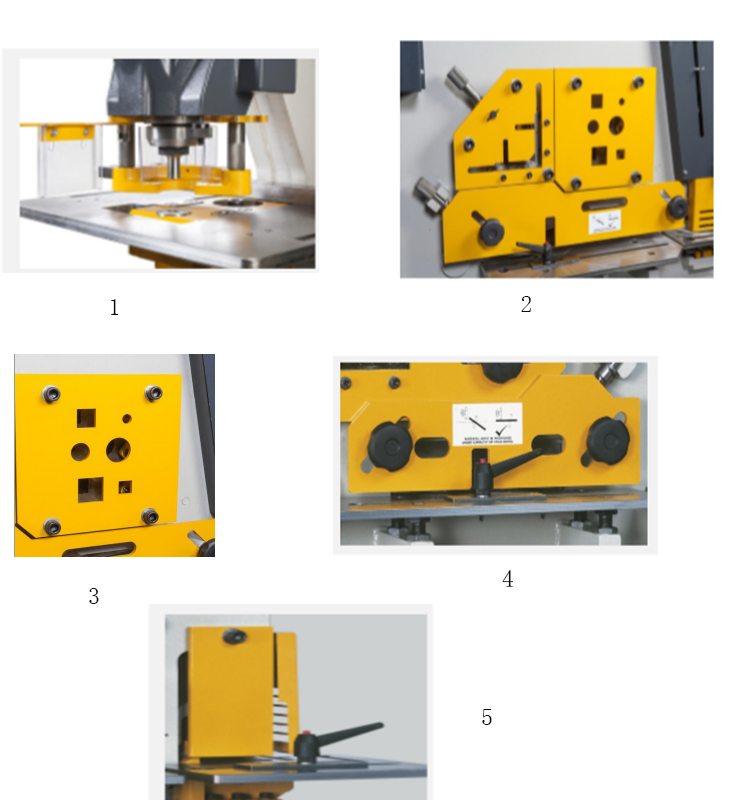

Üksikasjalikud pildid

1. Punch jaam

Suurel perforatsioonialal on eemaldatav esiplokk ja see on loodud pakkuma väga laia valikut stantsimisrakendusi. Standardvarustuses on löögilaud koos reeglite ja kordustööde juhistega.

2. Nurgajaam

See jaam võimaldab suure võimsusega nurgalõikamist 90° ja 45°. Nurgad vahemikus 45° kuni 90° on võimalik saavutada esmalt 90° nurga all lõikamisega ja seejärel ääriku lõikamisega lõikejaamas vajaliku nurgani

3. Sektsioonide lõikejaam

Masinatel on standardvarustuses terad ümmarguste ja kandiliste vardade lõikamiseks. Lisavarustusega on masinad võimelised lõikama selles avas, kanalis, talas, T-profiilis ja paljudes muudes eriprofiilides.

4. Lõikamine

Lõikeseade on varustatud lihtsa tugeva hoidikuga, mida saab masina lõikevõimsuse piires mis tahes materjali paksusega reguleerida. Reguleeritavate juhikutega nihkesöötmislaud on paigaldatud, et võimaldada materjalide täpset söötmist. Juhikut saab reguleerida nii, et see võimaldab kaldvarraste puhul kuni 45° kaldenurka lõigata või kaldenurki kärpida.

5. Sälgutusjaam

Sälgutusjaam on standardvarustuses varustatud ristkülikukujulise sälgulauaga, millel on reguleeritavad tagapiirikud, mis võimaldab korduvat positsioneerimist.

Rakendused

Torustamisjaama rakendused (lisavarustus) Minimaalne deformatsioonieemaldi komplekt, Minimaalne deformatsioonieemaldi koost, et tagada minimaalne deformatsioon, stantsimisel vardale tihedate sammudega auke.

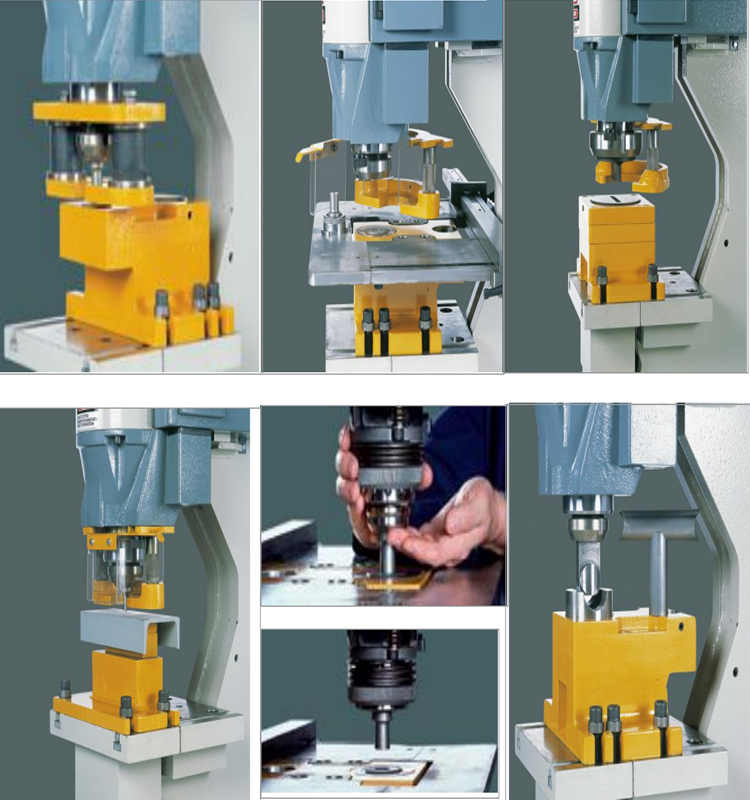

Kiire tööriistavahetus

Kiiresti vahetatav stantsihoidja. Asendi lukustamiseks tuleb mulgustushoidjat pöörata vaid 90°. Suure auguga kinnitus, suur ava/pilu kinnitus läbimõõduga 38 kuni 110 mm. Saadaval ka läbimõõduga kuni 160 või 225 mm.

Kanali/tala võrgutugi

Spetsiaalselt disainitud võrgutugi kanali või tala võrku augustamiseks. Eriprofiilide polsterid on saadaval taotluse alusel.

"Ülikiire" tööriistavahetus

Vedru- ja kuullaagrid lukustavad/vabastavad tööriista 90° käsitsi pööramisega. Mutrivõtmeid ega mutrivõtmeid pole vaja.

Toru sälguüksus

Torudega 90-kraadiseks ühendamiseks. Saadaval kuni 165 mm välisläbimõõduga.

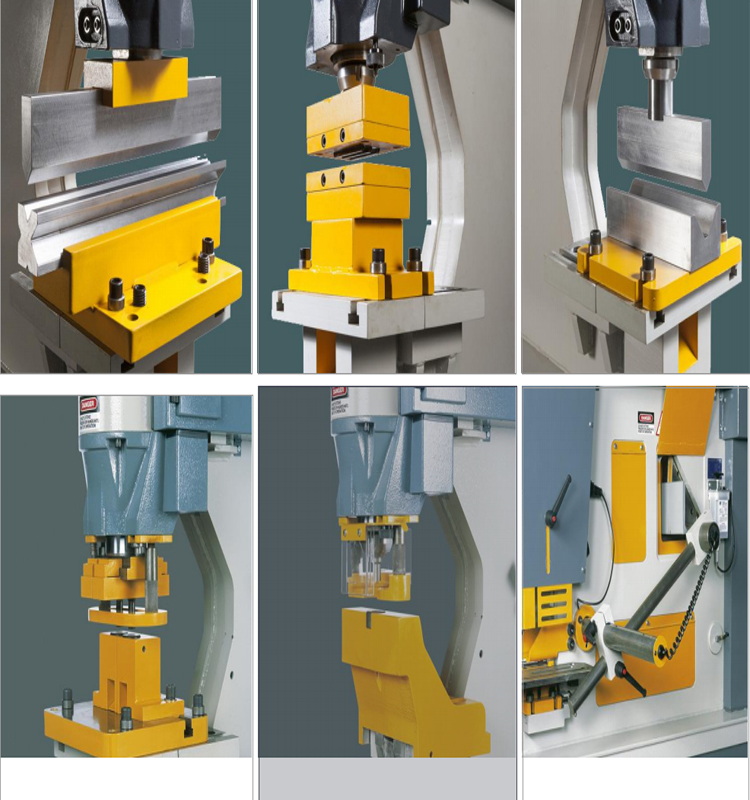

Lehtede painutusseade

Mitmeveeplokiga lehtede painutusseade (10, 20, 24 ja 40 mm laiuste V avadega, kõik 85°).

Louvre löögiüksus

Spetsiaalne stantsimisseade ventilatsioonirakenduste mulgustamiseks.

Varda painutusüksus

Materjali painutamiseks kuni max. paksus 22 mm. Ühevee-plokiga, 76 mm V-ga 85° nurga all

Kahe auguga seade

Kahe auguga muutuva sammuga seade. Torkab 2 auku läbimõõduga kuni 29 mm.

Luige kaelatugi

Kuni 32 mm läbimõõduga võre ja ääriku stantsimiseks. max 300 mm. kanal ja 'I' beam.

Puudutage ja lõigake joonitud pikkusega peatus

(valikuline) Touch & Cut joonitud pikkuse piirajat (üks meeter) saab kasutada nurgalõikamis-, lõikelõike- ja nihkejaama jaoks. Saadaval 2 või 3 meetri pikkused.

Tehnilised omadused

Mudel	MITME 70	MULTY 95	MULTY 125
NIMELINE VÕIMSUS	70T	95T	125T
PUNKTIMINE
Maksimaalne mahutavus	26*20	27*25	35*25
Läbimõõt * Paksus	57*9	57*12	67*16
Reisimine	55	80	80
Standardne kurgu sügavus	305	355	355
Sügav kurk (valikuline)	625	625	625
Standardne maksimaalne löök	57	57	57
Valikuline maksimaalne löök	160	160	225
Maksimaalne tala suurus	305	305	305
KIRGAMINE
Plaadi paksus	300*20	380*20	380*25
Lehe maksimaalne laius	375*15	480*15	600*15
45' nurganihke, maksimaalselt 45'	100*15	120*15	120*15
90' Lõika	130*13	150*15	150*18
45' Lõika	70*10	80*10	80*10
LÕIKAMINE
Ümar varras/kandiline teras	45	50	55
Kanal / H-Beam*	130*65	160*90	200*100
T-beam*	90*12	100*12	120*12
SÄLGIMINE
Plaadi paksus	12	13	13
Laius - ristkülik	45	52	60
Sügav-ristkülikukujuline	90	100	100
Sügav V-kujuline	60	70	80
Kärpimine	100*10	100*13	100*13
NURGASÄLK*
Maksimaalne võimsus	250*6	250*6	250*6
TORU SÄLK*
Maksimaalne toru läbimõõt	83	108	108
PAINUTUS*
Lameterase painutamine	250*13	250*20	250*22
Plaadi painutamine	500*3	500*3	700*3
PUNKTIMINE NOTCH STATION
Sügav kurk	125	125	125
Maksimaalne mahutavus	38*8	38*10	38*12
TEHNILISED ANDMED
Mootori võimsus KW	7.5	7.5	7.5
Masina netokaal kg	1620/1990	2430/2880	3100/3620
Masina mõõdud (P*L*K)cm	164*71*180	190*79*191	200*80*203

Üksikasjad

• Mudelinumber: Multi 70
• CNC või mitte: CNC
• Seisukord: Uus
• Nimijõud (kN): 700 kN
• Toiteallikas: hüdrauliline
• Pinge: 380V/220V Valikuline
• Mõõtmed (P*L*K): 1640*710*1800
• Mootori võimsus (kW): 7,5
• Kaal (T): 1,62199
• Peamised müügiargumendid: Multifunktsionaalne
• Garantii: 1 aasta
• Showroom Asukoht: puudub
• Kohaldatavad tööstusharud: ehitusmaterjalide kauplused, talud, trükikojad, ehitustööd , energeetika ja kaevandamine, toidu- ja joogipoed, reklaamiettevõte
• Masina tüüp: hüdrauliline rauatööline
• Pakutav müügijärgne teenindus: võrgutugi, videotehniline tugi, kohapealne hooldus- ja remonditeenus
• Garantiijärgne teenindus: video tehniline tugi, võrgutugi, kohapealne hooldus- ja remonditeenus
• Kohaliku teenuse asukoht: puudub
• Slaidi käik (mm): 55/80
• Sertifikaat: CE
• Survevõime: 70T
• Funktsioon: augud, sektsiooni terase lõikamine, pilude lõikamine, nurga lõikamine, painutamine
• Torkamine Notch Stationis Deep Throat: 125
• Maksimaalne kandevõime: 70T
• Läbimõõt*Paksus: 57*9
• Reisimine: 55
• Standardne maksimaalne löök: 57
• Valikuline maksimaalne löök: 160
• Maksimaalne tala suurus: 305
• Värv: kollane / valik
