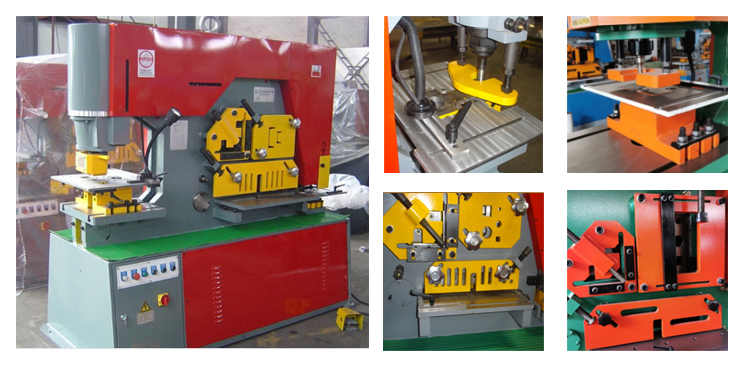

Q35y hüdrauliline Ironworker kombineeritud puurmasin mulgustus- ja lõikamismasin

Hüdrauliline ajam on praegu uusimate toodete kaasstantsimismasin, leht-, kandiline teras, ümarteras, nurkteras, kanaliteras, l-tala lõikamiseks, mulgustamiseks ja nihkeplokiga etteandmiseks.

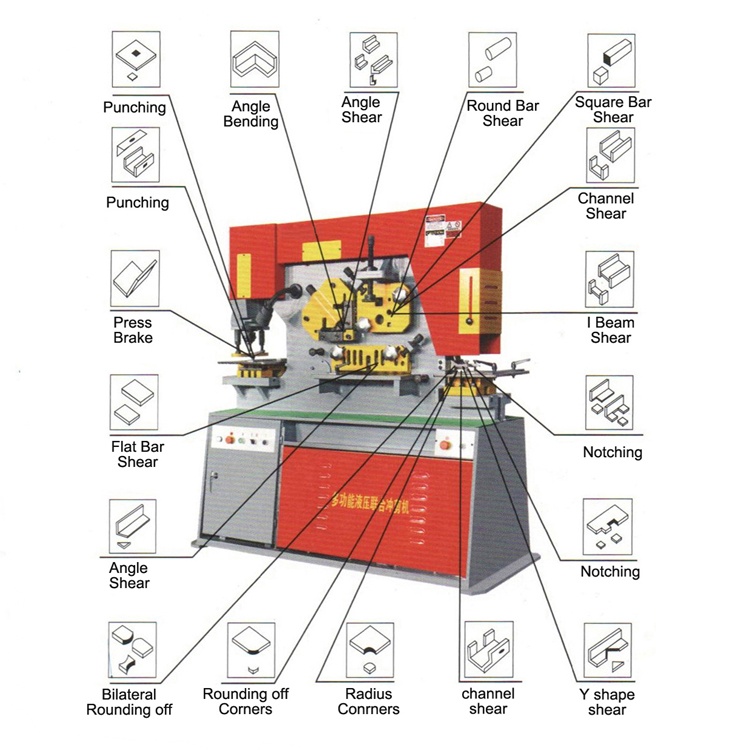

Funktsioonid

1. Kahe silindriga hüdrauliline stantsimis- ja lõikemasin

2. Suur mulgustuslaud mitmeotstarbelise toega

3. Tagumine sälgumisjaam, väikese võimsusega sisselõikamine ja reguleeritav käik augustamisjaamas

4. Mulgustamine Saadaval on täielik valik universaalseid stantse ja stantse.

5. Pügamine Ümar- ja ruudukujulisel varraskääril on mitu erineva suurusega auku.

6. Sälgimine Ainulaadne disain võimaldab lõigata nurka ja lamedat latti. Elektriline blokeerimiskaitse ja kolm mõõtepiirikut täpseks positsioneerimiseks.

Rakendus

Multifunktsionaalne kombineeritud hüdrauliline stantsimis- ja lõikamismasin sobib terasvarraste töötlemisettevõtete, tunnelite, sildade ja muude maanteede ja kiirraudteeprojektide jaoks. See sobib terasplaatide, nurkraudade, kanaliteraste, I-talade, ümarteraste ja nelikantteraste töötlemiseks. Sellel masinal on mitu funktsiooni, kõrge efektiivsus, tööjõu kokkuhoid ja investeeringud seadmetesse. See on terase töötlemisel asendamatu tööriist.

Peamised funktsioonid

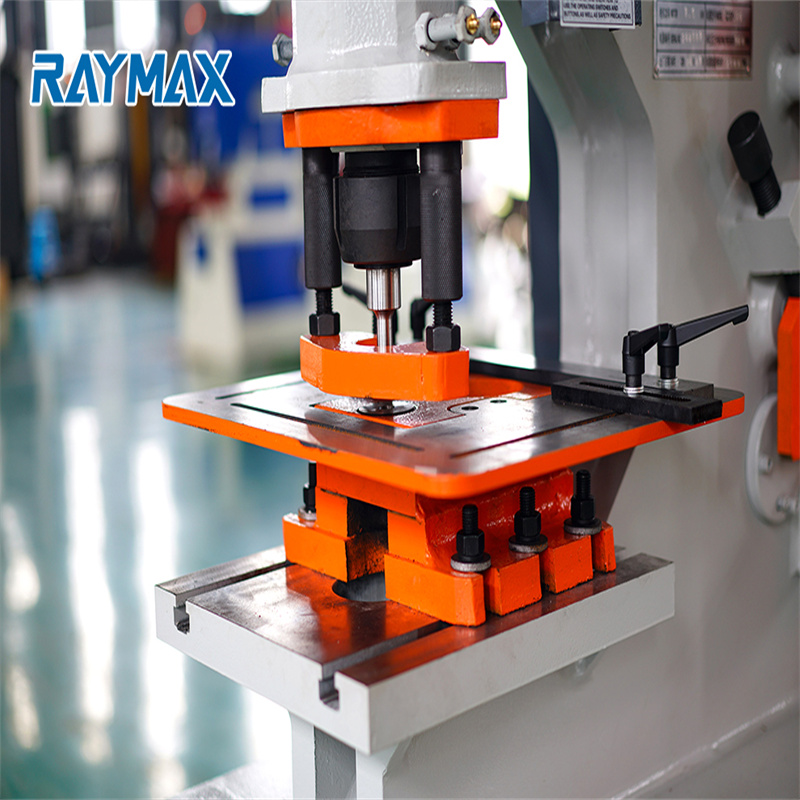

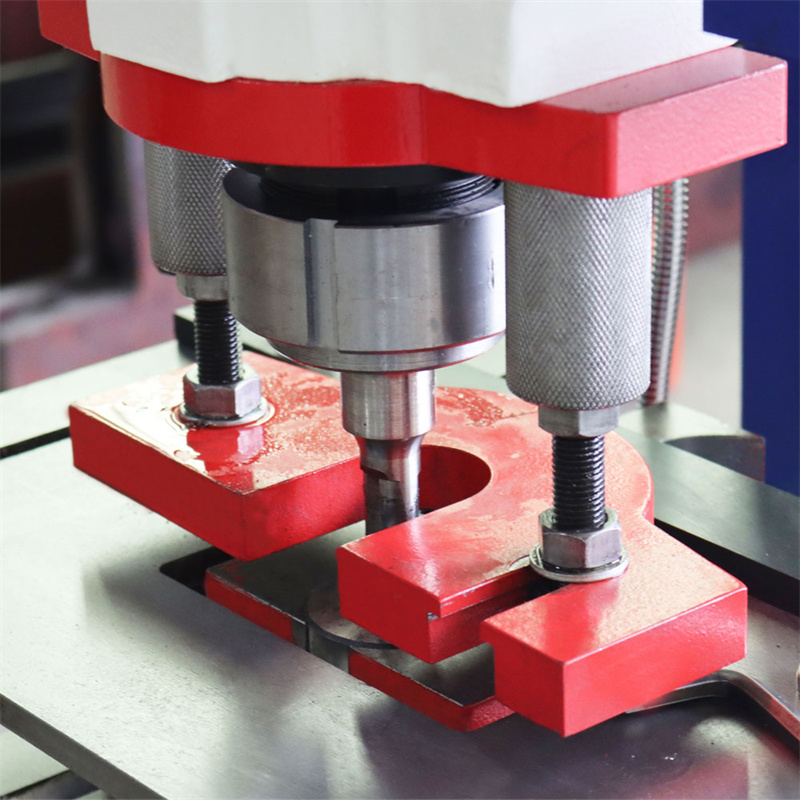

Mulgustamine:

Saadaval on täielik valik universaalseid stantse ja stantse.Ainulaadne stiil võimaldab suure nurgaga rauast stantsimist ja suurte kanalite stantsimist.Suur vaateaken eemaldatava disainiga töö hõlbustamiseks.Suur kaheosaline mõõtelaud koos joonlaudade ja stopperiga standardvarustusena.Kiire vahetage ühendusmutter ja hülss vahetuse kiireks asendamiseks.

Lõikamine:

Ümmarguse ja kandilise varraskääril on mitu erineva suurusega auku. Reguleeritav allhoidmisseade ümmarguse/ruudukujulise varda, kanali/tala lõikamiseks. Suur tugev kaitse tagab maksimaalse ohutuse. Nurklõikuril on võimalus lõigata nurka 45° nii ülemise kui alumise jalaga. See annab operaatorile võimaluse teha pildiraami nurka täiuslikeks keevisõmblusteks. Teemantkujuline tera kvaliteetsete lõigete jaoks, mis on minimaalse materjalikao ja deformatsiooniga. Kergesti reguleeritav hoideseade täpseks plaadi lõikamiseks.Suur 15-tolline kandiline õlg, millel on inkrusteeritud skaala.Spetsiaalne moonutustevastane tera kvaliteetseks lõikamiseks.Alumisel teral on neli kasutatavat serva.Seal on kruvi, mis võimaldab vahet reguleerida, vaheseibi pole vaja.

Sälgimine:

Ainulaadne disain võimaldab lõigata nurka ja lamedat latti. Elektriline blokeerimiskaitse ja kolm mõõtepiirikut täpseks positsioneerimiseks. Selle hüdraulilise rauatöötleja sälkudega sektsioon sobib suurepäraselt metallplaadi, nurkraua ja palju muu väljalõikamiseks. Sälgutusjaamal on ka ülemõõduline materjalipiiretega laud. Selle masinaosa saab varustada ka valikulise vee-nootriga.

Painutamine:

Samuti painutage plaati alla 500 mm. Kõik masina komponendid on oma ohutuse ja funktsiooni poolest kõrgeima kvaliteediga. Q35Y rauatöötleja lõikamis- ja stantsimismasin CE heakskiidetud Q35Y hüdrauliline rauatööline

Toote parameetrid

TEHNILISED ANDMED hüdraulilisele rauatöölisele
Mudel	Mulgustamisrõhk (T)	Terase maksimaalne lõikepaksus	Reisi suurus (T*W) (mm)	Kurgu sügavus (mm)	mootori maksimaalne võimsus (mm)
Q35Y-12	35	12	300*12	115	25
Q35Y-16	55	16	16*250 8*400	300	25
Q35Y-20	75	20	20*330 10*480	355	30
Q35Y-25	110	25	25*330 16*600	400	35
Q35Y-30	140	30	30*335 20*600	600	38

Kasutame kuulsat kaubamärki hüdrauliliste rauatööliste kombineeritud stantsimis- ja lõikamismasinate konfiguratsioonide jaoks, sujuva lõikamise efekti, hea kvaliteedi ja suure jõudlusega.

Ei.	Üksus	Kogus	Bränd
1	Mootor	1Komplekt	Siemens Hiina
2	Klapp	1Komplekt	Yuken Jaapan
3	Pump	1Komplekt	Atos Itaalia
4	Peamised elektriosad	1Komplekt	Siemens Hiina
5	Hüdraulikasüsteem	1Komplekt	Rexroth Saksamaa
6	Õlitihendid	1Komplekt	NOK Jaapan
7	Juhtmete klemmiplokk	1Komplekt	Weidmuller Saksamaa
8	Taimeri relee	1Komplekt	Omron Jaapan

KKK

1. Kas teie ettevõte aktsepteerib kohandatud pakkumist, meil on erivajadus.

RAYMAX on ettevõte, mis keskendub modulaarsete CNC-masinate uurimisele ja tootmisele. Meil on väga rikkalik kogemus ja tugev tööpinkide uurimis- ja arendusvõime. Oleme väga valmis pakkuma teile kohandatud ülitõhusaid seadmeid seni, kuni teil on teatud vajadusi.

2. Millise sertifikaadi teie ettevõtte masin saab?

Oleme läbinud ISO9001 kvaliteedisüsteemi kinnituse ja CE-sertifikaadi.

3. Kas teil on valikulise konfiguratsiooni hinnakiri?

Meil on erinevaid konfiguratsioone ja nii palju erinevaid spetsifikatsioone, nii et me ei saa teile pakkuda hinnakirja. Kui olete huvitatud teatud kindlast konfiguratsioonist, võtke ühendust meie müügiinseneriga.

4. Kas teie ettevõte aktsepteerib CIF-hinda?

CIF-hind sisaldab CNC-masina saatmiskulusid, mis tuleb esitada vastavalt erinevale sihtsadamale ja erinevatel kuudel. Kui teil on selline vajadus, võtke meiega ühendust. CIF-hind sisaldab ka meresõidu lisatasu, mis on 2‰ 1,1* kogusummast.

5. Kui teie insener tuleb meie riiki masinat parandama ja koolitust tegema, kui palju see maksab?

Hind sisaldab peamiselt edasi-tagasi lennupiletite, toitlustuse ja majutuse kulusid ning v isa tasu. Tööjõukulu on
100 USD/päev/inimene, tavaliselt on see kahe inimese töö. Kuid see sõltub suurest seadmest või kogu liini paigaldamisest ja silumisest.

6. Mis on garantii?

Garantii on 12 kuud, mis algab päevast, mil masin on jõudnud maaletooja sadamasse.

7. Millised on teie transpordimeetodid?

Enamikus riikides transpordime oma masinat meritsi, nagu sisemaa riikides, võime kasutada raudtee- või maanteetransporti. Eksporditud cnc-masin on kõik pakitud puidust korpusesse, mille saab kinnitada 40 peakorterisse.

8. Kui masinal on garantiiaeg väljas, kuidas võtta lisaseadmete maksumust?

Garantii lõppenud masina eest, mis vajab varuosi, võtame tasu vastavalt osade pakkumisele. Kui teil on küsimusi, saatke meile konsultatsiooni saamiseks e-kiri.

9. Mida ma teeksin masina rikke korral?

Kui masina talitlushäire ja kasutajad ei saa seda lahendada, saatke meile konsultatsiooni saamiseks e-kiri. Meie teenindusosakond vastab 24 tunni jooksul.

10. Kuidas määratleda masina garantii? Millal sa ajastust alustasid?

Garantii tuvastame tehasenumbri alusel. Garantiiaeg algab pärast seadmete kasutuselevõttu ja vastuvõtmist. Kui teil on küsimusi, saatke meile konsultatsiooni saamiseks e-kiri.

11. Kui pikk on tööpinkide garantiiaeg?

Meie kohustus kliendi masinatele on üheaastane garantii. Sellel veebisaidil liikmeks registreeritud kasutaja ostmisel masina tehasenumbriga saate nautida pikendatud 3-kuulist garantiid. Lisateabe saamiseks vaadake liikmeteenust.

12. Kas RAYMAXil on hooldusjuhend ja kasutusjuhend?

Iga tehasest lahkuv CNC-masin on koos seotud seeria või mudeliga ingliskeelsed juhised, sealhulgas hooldusjuhend ja kasutusjuhend. Lisatud dokumendid võivad sisaldada ka cnc-kontrolleri juhiseid, ostetud osade juhiseid (nt pöördlaud, õlijahuti)

Üksikasjad

• CNC või mitte: normaalne
• Seisukord: Uus
• Nimijõud (kN): 650
• Toiteallikas: hüdrauliline
• Aasta: 2021
• Pinge: 380V/220V Valikuline
• Mõõdud (P*L*K): 1860x800x1900mm
• Mootori võimsus (kW): 4
• Kaal (T): 3
• Peamised müügiargumendid: konkurentsivõimeline hind
• Garantii: 1 aasta
• Showroomi asukoht: Rumeenia, Egiptus, Kenya, Maroko, Venemaa, Tai, Ühendkuningriik, Sri Lanka
• Kohaldatavad tööstusharud: talud, tootmistehased, ehitustööd , reklaamiettevõte, masinate remonditöökojad, ehitusmaterjalide kauplused
• Pakutav müügijärgne teenindus: insenerid on saadaval masinate hooldamiseks välismaal
• Nimi: Q35Y-16 hüdrauliline rauatööliste masin ja käärid terasest mulgustamiseks
• Võimsus: Hüdrauliline ajam
• Kasutamine: Metalllehe mulgustamine, lõikamine, painutamine
• Tüüp: Co augustamine
• Töötlemismaterjal: teras
• Kasutamine: Nelinurksest terasest I-tala
• Kasutamine FOR: Ümar terasest angel terasest kanalite teras
• IN kasutamine: mulgustamine
• Kasutamine: stantslõike- ja söötmisseade
