Tööstuslik 4kw 3015 Cnc metall-lehtkiudlaseriga lõikamismasin

toote ülevaade

1500 * 300 tööpiirkonna kiudlaseriga lõikamismasin suletud kaanega + ühe lauaga

Masin on keevitatud suure intensiivsusega üldlehega ja pärast kõrgel temperatuuril lõõmutamist saab masinat kasutada 20 aastat ilma deformatsioonita. Imporditud täppiskäigu ja hammaslati, lineaarse juhtrööpa ja jõuülekandega tööpink on suure täpsusega, kõrge efektiivsusega ja stabiilsusega. Täiustatud juhtmevaba pihuterminaliga masinat saab juhtida kaugjuhtimispuldiga. Seadmed kasutavad spetsiaalset lasersobitussüsteemi, suure jõudlusega servomootori draiverit, mis lühendab ooteaega ja parandab töö efektiivsust rohkem kui 30%, on penumaatilise, fotoelektrilise, arvjuhtimise ja muude täiustatud tehnoloogiate integreerimine kui üks kõrgetasemelisi tehnoloogiaid. tehnoloogilised tooted.

Konfiguratsioonid

1. 1500*300mm tööala

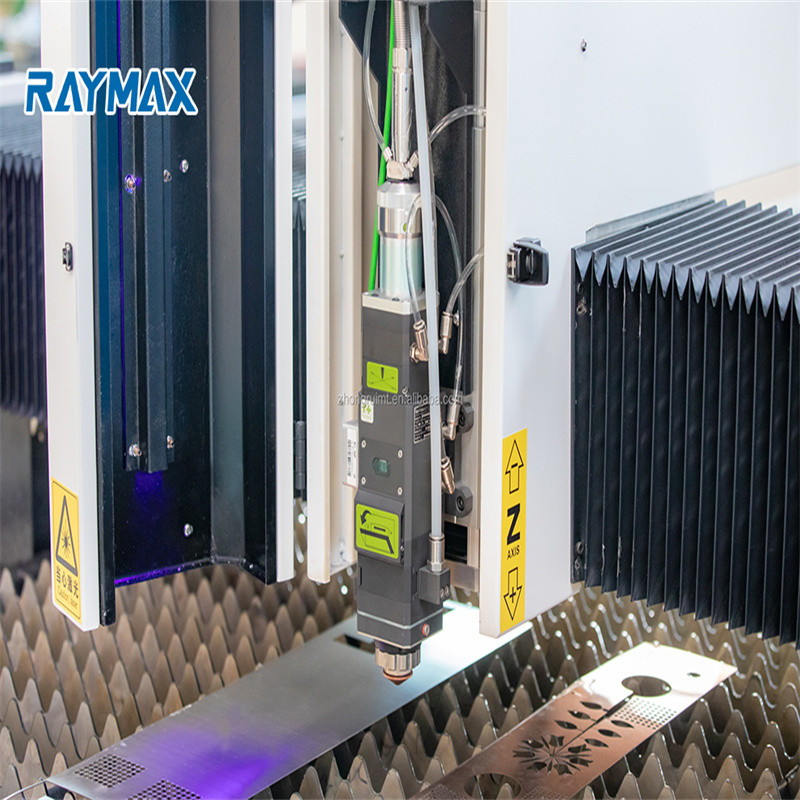

2. Raytoolsi automaatse teravustamise laserlõikepea
3. Jaapan Yaskawa servomootor ja juht
X-telg ---Jaapan Yaskawa 850W*1
Y-telg --- Jaapan Yaskawa 18000w*2,
Z-telg ---Jaapan Pansonic 400W*1
4. TAIWAN YYC hammasratas kahe juhiga
5. TAIWAN HIWIN juhtsiin
6. Prantsusmaa Motovario Reduktor

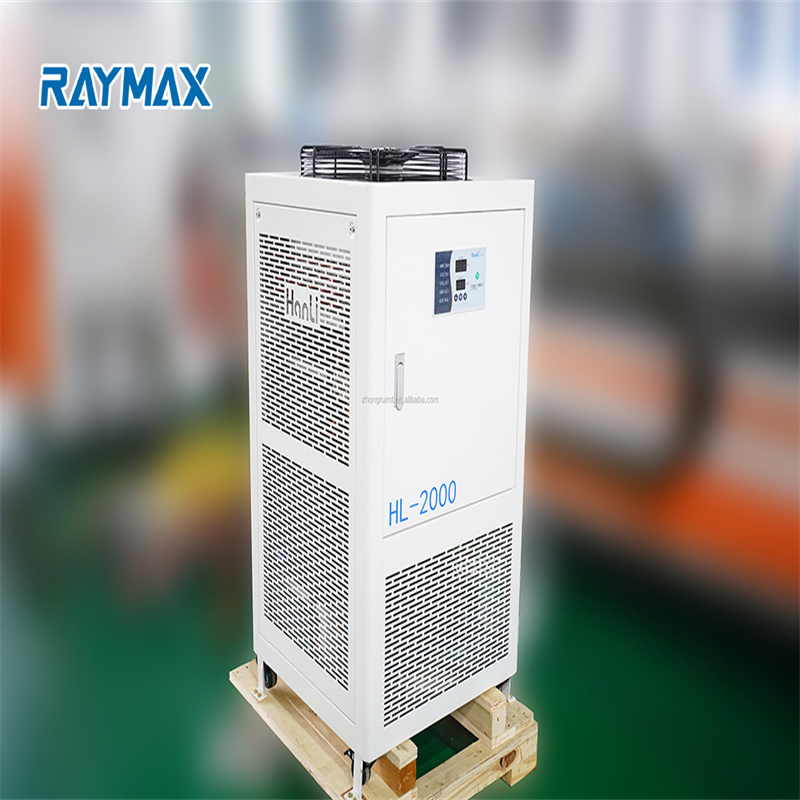

7. S&A veejahuti
8. Cypcut FSCUT juhtimissüsteem.
9. Raycus/IPG Laser Source
10. Prantsusmaa Schneideri elektriosa
11. Jaapani SMC pneumaatilised komponendid
12. IPAD-arvuti
13. Segmenteeritud ristkülikukujulise toruga keevitatud masinavoodi
14. 3. põlvkonna lennukialumiiniumpukk
15. Jalg-----stabiilne, ei liigu peale pikka töötamist
16. Kaasas kate
17. Õhukompressor+õlifilter+kuivati+paak
18. Stabilisaator

TOOTE SPETSIFIKATSIOONID

X-telje käik1500 mm
Y-telje käik3000 mm
Z-telje käik300 mm
X/Y-telje positsioneerimise täpsus±0,01 mm
X/Y telje maksimaalne liikumiskiirus160 m/min
Töökaal7920 kg
X/Y maksimaalne kiirendus1,8G
Y-telje mootori võimsus8,5 kW
Y-telje mootori võimsus1,8 kW
Z-telje mootori võimsus0,4 kW
Tööplatvormi vahetuse aeg15-17s

Toote eelised

Kahe arvutiga üks on monitor, üks on kontrolleri paneeli jaoks

Üliselgel pildikvaliteedil on parem värvide taasesitus ja parem jõudlus, mis võimaldab üliselgeid pilte igas jälgitavas kohas. Topeltkaamerad võimaldavad kasutajatel kasutajaliidese kasutamise ajal töötlemisprotsessi selgelt näha, mida on mugav kasutada

Pneumaatilise vahetusplatvormi ühendus

Võrreldes elektrilise vahetusplatvormiga saab pneumaatiline vahetusplatvorm reguleerida oma stabiilsust, vältida kokkupõrkeid, tagada vahetuse stabiilsuse ja kiiruse ning saab vahetuse lõpule viia 15 sekundi jooksul.

Segmenteeritud ristkülikukujuline toruga keevitatud voodi

20-aastane kasutusiga Plaatkeevitus Raske töökiht Lõõmutatud ja kuumtöödeldud plaatkeevitus Raske töökiht, ei deformeeru 20 aasta jooksul, sobib ülisuure võimsusega 10 000-vatise laseriga. Kaalu suurenemine on laserlõikusmasina lõikekiirusele väga kasulik.

Uuenduslik nelja tropi töövoodi Töötasa kahjustuste vähendamiseks laseriga töötamise ajal uuendas RAYMAX uut töövoodit, lisades neli tropi ja kiudlaserlõikusmasina töövoodi eluiga kahekordistub.

Järelevalvesüsteem

Jälgitud juhtimissüsteem Töötlemisprotsessis saab iga surnud nurgaala igal ajal jälgida, protsessi saab juhtida.

3. põlvkonna Aviation Alumiiniumpukk

See on toodetud vastavalt lennundusstandarditele ja moodustatud 4300-tonnise press-ekstrusioonvormimise teel. Pärast vananemistöötlust võib selle tugevus ulatuda 6061 T6-ni, mis on kõigi pukkide tugevaim tugevus. Lennundusalumiiniumil on palju eeliseid, nagu hea sitkus, kerge kaal, korrosioonikindlus, antioksüdatsioon, madal tihedus ja suurendavad oluliselt töötlemiskiirust.

Iseseisev konstantse temperatuuri seadmega kapp

Konditsioneeriga elektrikilbi sisetemperatuuri jahutamiseks

Ülemine suitsetamissüsteem

Pärast klientide tagasisidet ja praktiliste kogemuste kokkuvõtet võtsime kasutusele ülemise suitsu, et põhjalikult lahendada suletud kapi masina suitsu väljalaske probleem

Aksiaalne ventilaatori väljalaskesüsteem

1. Struktuur on mõistlikum
2. jõudlus on oluliselt paranenud, täissurve mõju on 89,5%
3. Põllumaa müra, müra (vrd tasemega A) väheneb 6dB võrra
4. Korrosioonivastane aksiaalventilaator, see on ohutum jäätmeid transportida. Pukk-freesimiskeskus See on meie freesimiskeskus, kogu meie masina raam on meie enda valmistatud, mis võib muuta täpsust ja tootmisaega, mis kõige tähtsam, et saame kontrollida kvaliteeti.

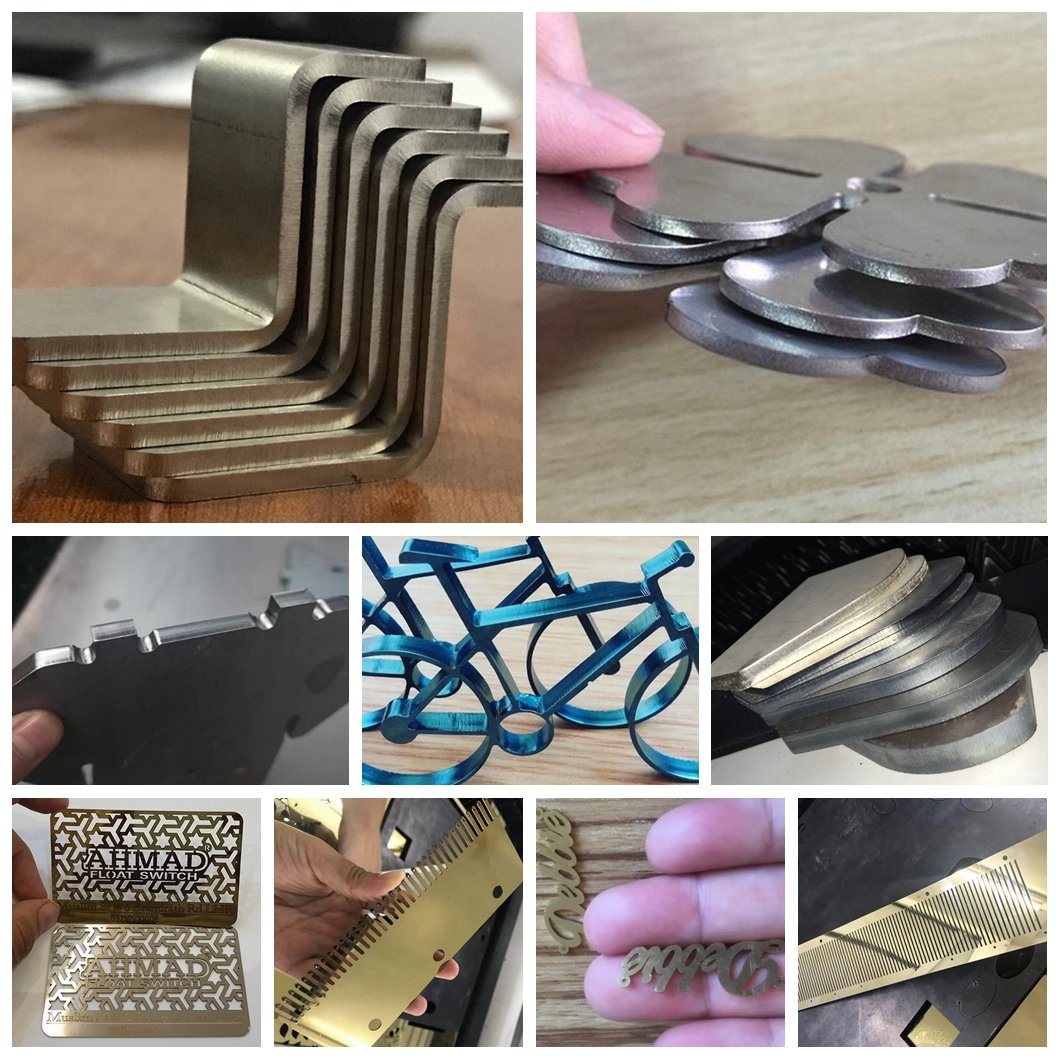

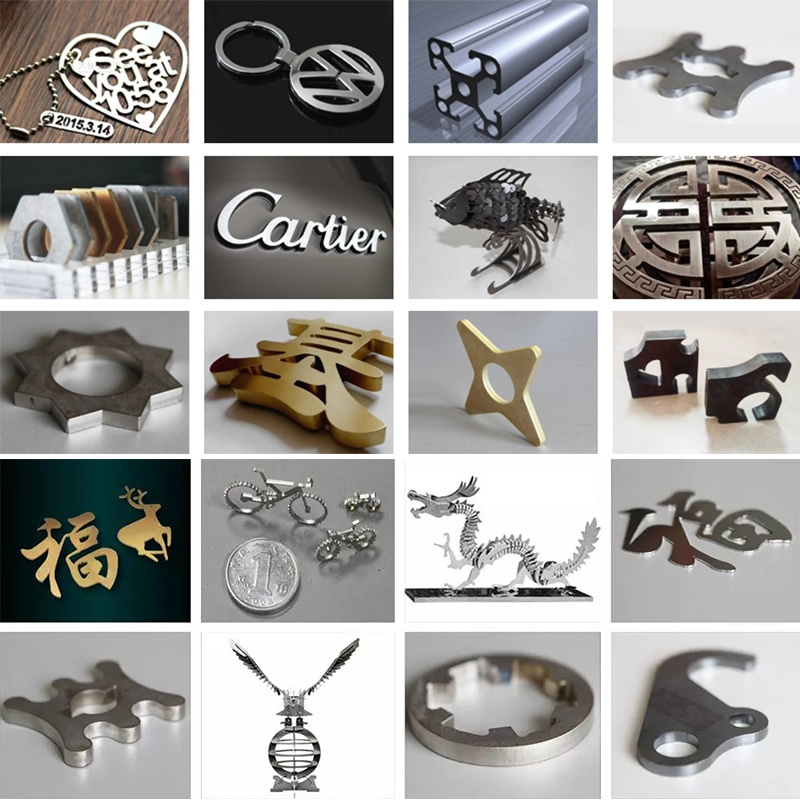

Masina rakendus

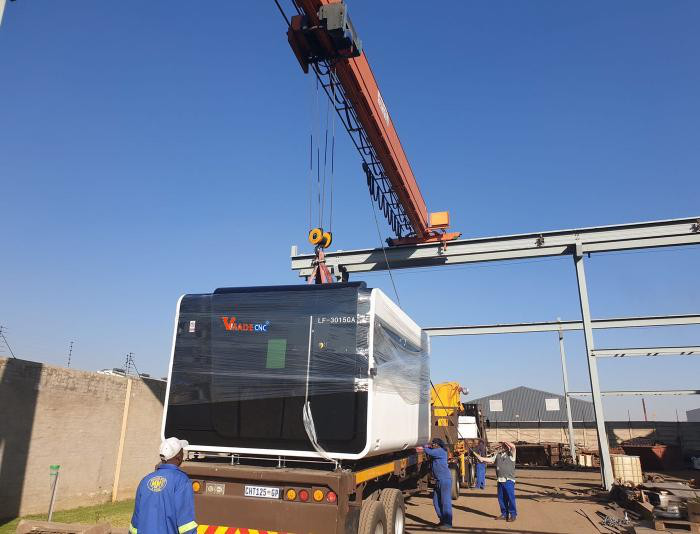

Pakend ja saatmine

Üksikasjad

  • Kasutusala: LASERLÕIKAMINE
  • Kohaldatav materjal: metall
  • Seisukord: Uus
  • Laseri tüüp: kiudlaser
  • Lõikeala: 1500*3000mm
  • Lõikekiirus: 160m/min
  • Toetatud graafikavorming: AI, PLT, DXF
  • Lõikepaksus: 0-40 mm vastavalt erinevale võimsusele
  • CNC või mitte: jah
  • Jahutusrežiim: vesijahutus
  • Juhttarkvara: Cypcut
  • Laserallika kaubamärk: IPG/Raycus
  • Laserpea Kaubamärk: Raytools/Precitec
  • Servomootori kaubamärk: Jaapani Yaskawa
  • Juhtrööpa Kaubamärk: HIWIN/APEX
  • Juhtimissüsteemi kaubamärk: CypCut
  • Kaal (KG): 7920 KG
  • Peamised müügiargumendid: pikk kasutusiga
  • Garantii: 3 aastat
  • Kohaldatavad tööstusharud: hotellid, rõivapoed, ehitusmaterjalide kauplused, tootmistehased, masinate remonditöökojad, toidu- ja joogitehased, talud, restoranid, kodukasutus, jaemüük, toidupood, trükikojad, ehitustööd , energeetika ja kaevandamine, toidu- ja joogipoed , Reklaamifirma
  • Masinatesti aruanne: kaasas
  • Video väljaminev ülevaatus: tingimusel
  • Põhikomponentide garantii: 3 aastat
  • Põhikomponendid: mootor, laserallikas
  • Tööpind: 1500*3000mm
  • Laseri allikas: Raycus IPG
  • Laseri võimsus: 1kw-12000w
  • X-, Y- ja Z-telje käik: 3025 mm, 1525 mm, 300 mm
  • Y-telje mootori võimsus: 1800w
  • X/Y telje liikumiskiirus: 160m/min
  • Juhtrööpa Kaubamärk: Hiwin/APEX
  • Reduktor Kaubamärk: France Motovariao
  • Valikuline osa: pöörlev/vahetuslaud/pinge stabilisaator/trafo
  • X/Y-telje positsioneerimise täpsus: ±0,01mm
  • Sertifikaat: ce, ISO
  • Garantiijärgne teenindus: video tehniline tugi, võrgutugi, varuosad, kohapealne hooldus- ja remonditeenus
  • Kohaliku teeninduse asukoht: Saksamaa, Austraalia
  • Showroom Asukoht: Saksamaa, Austraalia
  • Turundustüüp: kuumlaserlõikusmasin
