Hiina Tööstuslik metallist alumiiniumist 1kw 2kw lehtmetallikiust laserlõikamismasin

Konfiguratsioon:

1. Võtta vastu tööstuslik raskeveokite teraskonstruktsioon, plaatterasest liitkeevitus ruudukujulise toru terasega, kuumtöötlemisel, ei deformeeru pärast pikka aega kasutamist.

2. Seadistage Jaapani THK lineaarse rööpaga kõigi telgede jaoks, et tagada vastupidav ja kõrge täpsus pikaajaliseks töötlemiseks.

3. X, Y-telg konfigureerida suure täpsusega lihvimistüüpi hammasrattaga, Jaapani Shimpo reduktoriga, saab tagada suure kiiruse ja täpsuse, Z-telg edastab suure täpsusega veereva kuulkruvi.

4. Võtta kasutusele France Schneideri vahelduvvoolu servosüsteem kõigi telgede jaoks, suurem võimsus, tiheda tsükli juhtimine, kõrge täpsusega positsioneerimine, tugevam pöördemomendi jõud, dünaamiline vastav aeg on lühem ja ülekoormuskindlus on tugev.

5. Võtta kasutusele tööstusliku optilise kiu lõikamise süsteem, lihtne paigaldada, hooldada ja nukkmoodul, mis põhineb Autocad tuuma arendusel, sisseehitatud protsess, tagab kvaliteetse lõikamise efekti.

6. Võtta kasutusele professionaalne WSX, Raytoolsi laserlõikepea, imporditud optiline lääts, fookuspunkt väiksem, lõikejooned täpsemad, suurem tõhusus ja parem töötlemiskvaliteet.

7. Kahekordne õhutee juhtimine, mis on varustatud Jaapani SMC intelligentse gaasiseadmega, automaatse rõhureguleerimise, õhuvahetuse, rõhu tuvastamise, lihtsam kasutada.

8. Fiber laser edastamine, paindlik töötlemine, realiseeritud suure täpsusega lõikamine igas punktis.

9. Ühildub mitme tarkvaraga, saab kujundada sipelgate graafikat ja tähti, nagu soovite, toimides lihtsalt, paindlikult ja hõlpsalt.

Mudel	FC1325	FC1530	FC1540	FC1560
töömõõt (X&Y) (mm)	1300*2500mm	1500*3000mm	1500*4000mm	1500*6000mm
Laser keskmine	Kiudlaser
Laseri võimsus	800w, 1000w, 1500w, 2000w (valikuline)
lõike paksus	Vastavalt materjalile ja võimsusele
0,1 minimaalne marsruudi laius	0.1
korda täpsust	±0,05
Sihtimine Positsioneerimine	Punased täpid
Laine pikkus	1080 mm
Toiteallikas	220-380V、50HZ

Funktsioonid

1. Võtta vastu raskeveokite struktuur, CNC-masinate keskuse töötlemine ja vormimine, kõrge tugevus ja hea stabiilsus;

2. Tugevam malmist alus, et masin töötaks stabiilsemalt;

3. Konfigureerige suure täpsusega THK lineaarrööpaga, suure täpsusega spiraalse käigukasti edastamisega, suurema stabiilsusega, suurema täpsusega;

4. Taaskäivitage väljalülitus, automaatne söötmine, taastamine, jätkake töötlemist katkestuspunktis. Toetage 9 koordinaadi seadistust, kasutajasõbralikku disaini;

5. konfigureeritud SUDA 3 in 1 juhtimissüsteemiga, kiire arvutamine, tugev häiretevastane võime;

6. Varustatud tööstusliku kaameraga, sond on selge. kõrge positsioneerimise täpsus;

7. Standard konfigureeritud 380V 5.5KW kiire vesijahutus spindli mootoriga, suure võimsusega kõrge efektiivsusega;

8. Sõltumatu juhtkapp, tugevam ja nõrk võimsus eraldi, hooldus on lihtne;

9. olema ühilduv paljude CAD/CAM-tarkvaradega, nagu Type3/Artcam/Castmate/Probe/UG/Artgrave jne;

10. Standard tööstusliku maatriksvaakumsüsteemiga;

11. Seadistage käsitsi õlimäärimissüsteemiga. Seadmete hooldus on mugavam ja kiirem.

Peamised osad

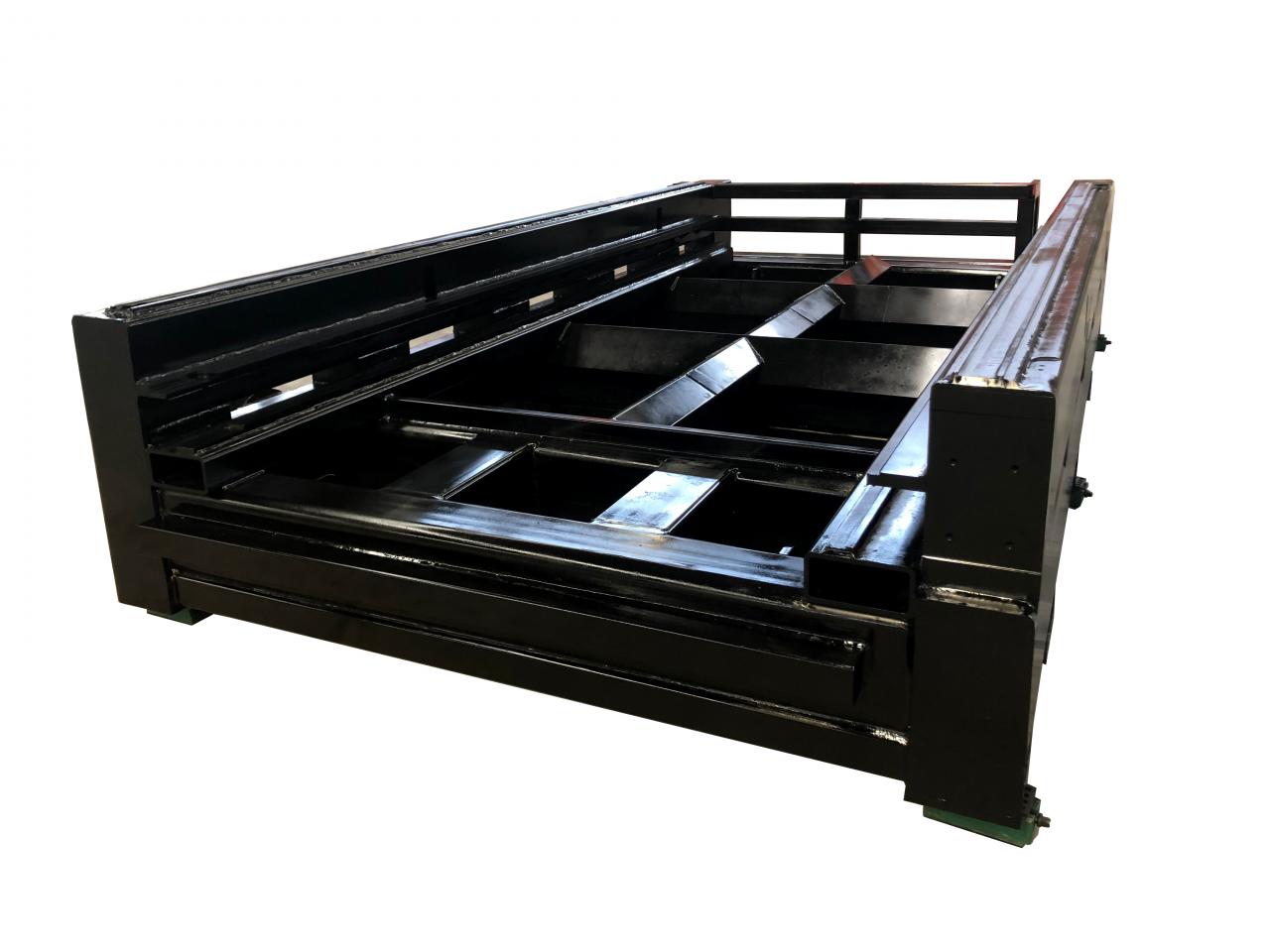

Masina struktuur

Masina struktuur võtab vastu tööstusliku raske teraskonstruktsiooni, kuumtöötlemise all, kannatab madalama temperatuuriga karastamise ja lõõmutamise all, ei deformeeru pärast pikaajalist kasutamist. masina alus on töötlemisel väga stabiilne.

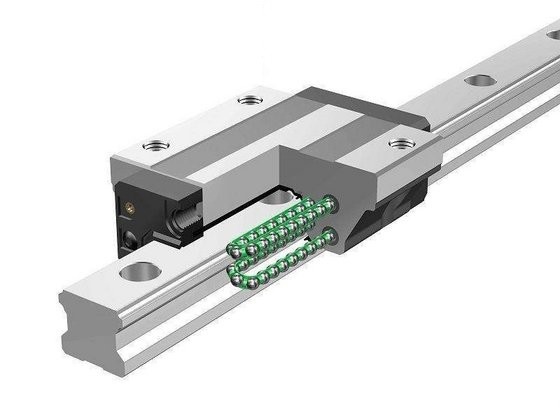

Jaapan THK lineaarne raudtee ja plokk

Masin kasutab Jaapani parimat lineaarset ja plokkrööpast. Oleme saanud kliendilt tagasisidet, et selle plokk võib isegi üle 10 aasta kasutada ega puruneda. Kindlasti on tagatud kasutusiga ja toote kvaliteet.

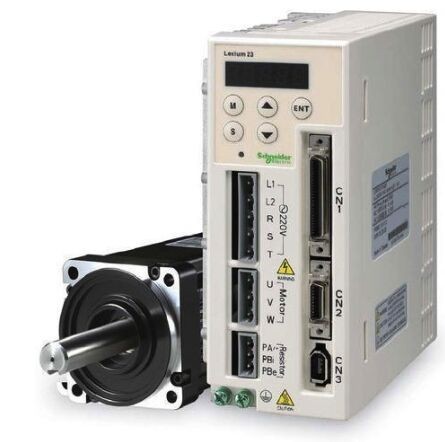

Prantsusmaa Schneideri servosüsteem

Kiudlasermasin võtab kasutusele Prantsusmaalt imporditud servosüsteemi, sealhulgas servomootori ja servodraiveri, Y-telje kahe servomootori võimsus on 2KW, X-telje servovõimsus on 2KW, Z-telje servomootori võimsus on 0,4KW.

CYPCUT juhtimissüsteem

Parim juhtimissüsteem kiudlasermasinatööstuses,
Seda kasutatakse sobivalt suure võimsusega kiudlasermasinatele ja see võib toetada pöörlevat seadet, vahetuslauda ja automaatset teravustamispead.

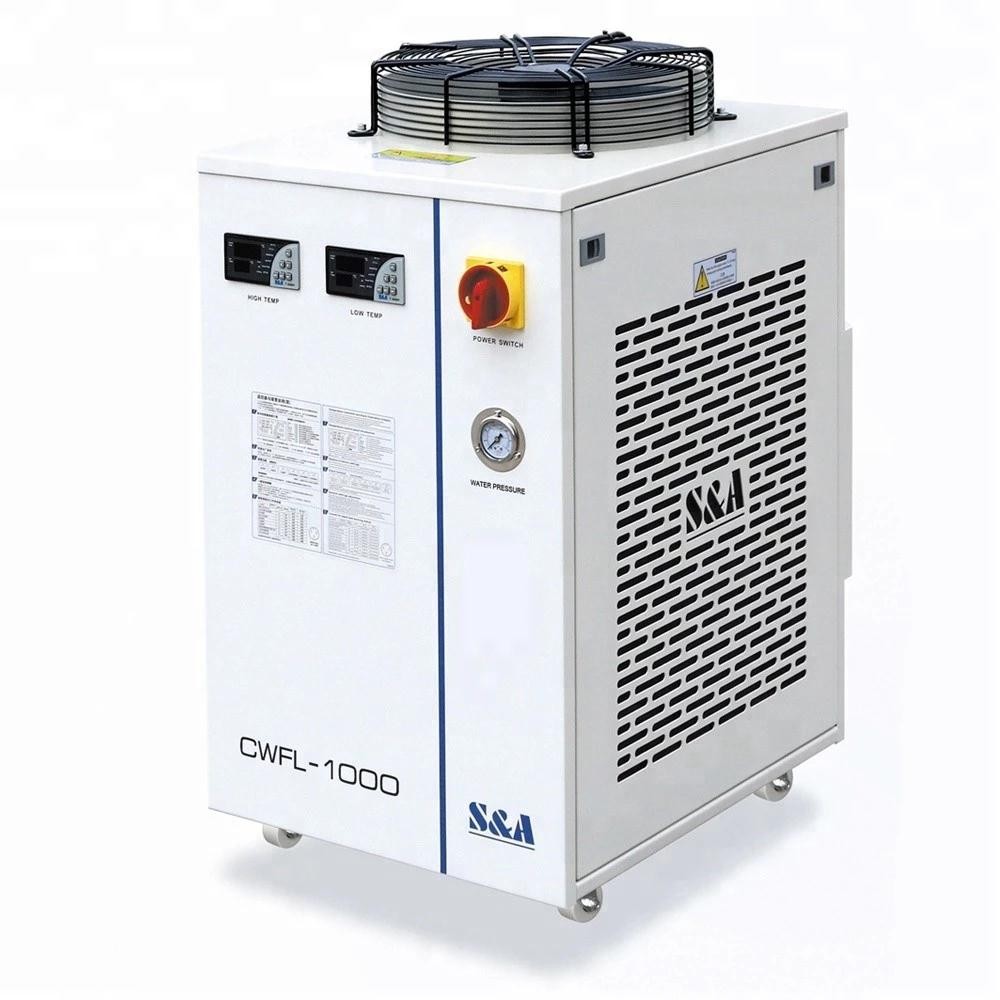

S & A jahuti

Keskendumine tööstuslike külmmasinate uurimis- ja arendustegevusele, põhiosade sõltumatule uurimis- ja arendustegevusele rakendab rangelt ISO tootmisjuhtimissüsteemi. Suurepärase kvaliteedi ja juhtiva teadusuuringute jõuga on S&A-st saanud juhtiv ettevõte kodumaises tööstuslikus külmutustööstuses.

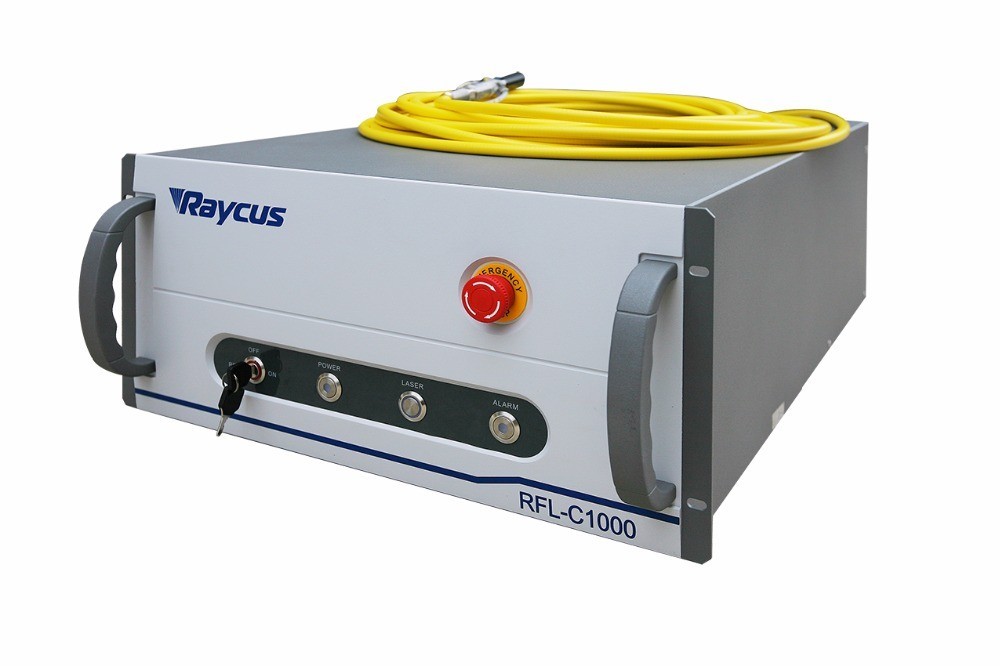

Raycus laseri allikas

Kiudlaser on kompaktse struktuuriga, stabiilse jõudlusega ja laialdaselt kasutatav, kiudlaseril on kõrge fotoelektrilise muundamise efektiivsus, hea kiire kvaliteet ja madalad hoolduskulud (USA IPG laseri allikas on valikuline)

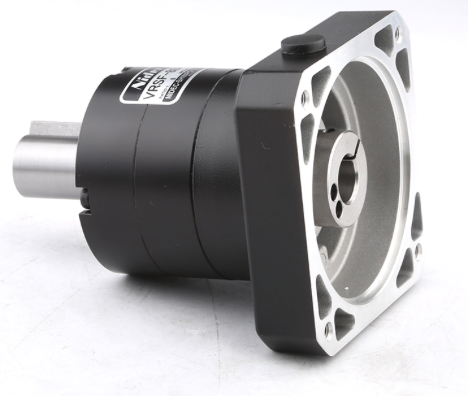

Jaapani Shimpo servo reduktor

Meie kiudlasermasin võtab metallimaterjalide töötlemisel kasutusele Jaapanist pärit Shimpo Servo Reduktori, mille müratase on madal. Pärast paljusid täiustusi on selle paigaldamisel väike, kuid kõrge täpsusega funktsioon.

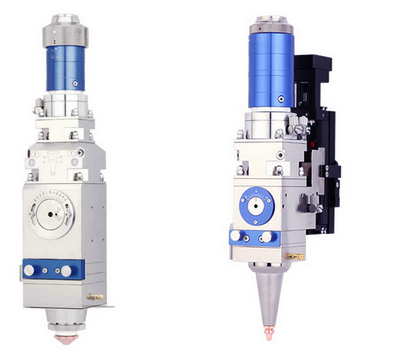

WSX kiudlaseriga lõikepea

Meie 1000-vatine kiudlasermasin paigaldab WSX NO:1 käsitsi teravustamise lõikepea.

Masin võib valikulisena valida ka NC30 automaatse teravustamise lõikepea, kiire perforatsioon (eriti paksud materjalid), plaati ei ole lihtne kuumutada, see ei mõjuta järgnevat lõikepead.

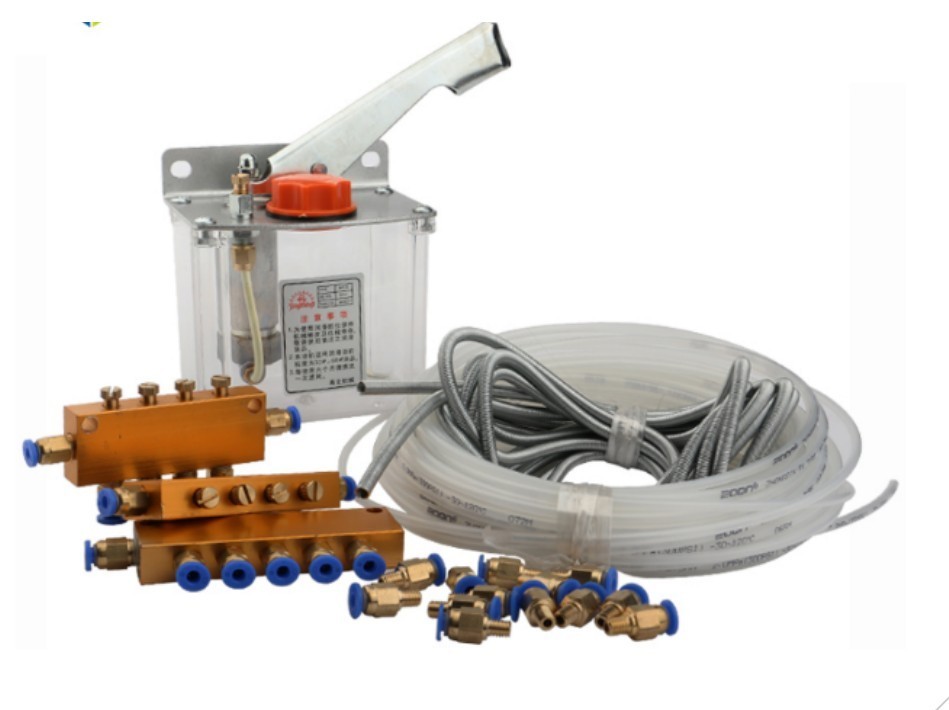

Õli määrimissüsteem

Seda masina lisaseadet kasutatakse masina siini ja ploki määrimiseks, et see töötaks sujuvalt ja kiiresti, parandades töö efektiivsust.

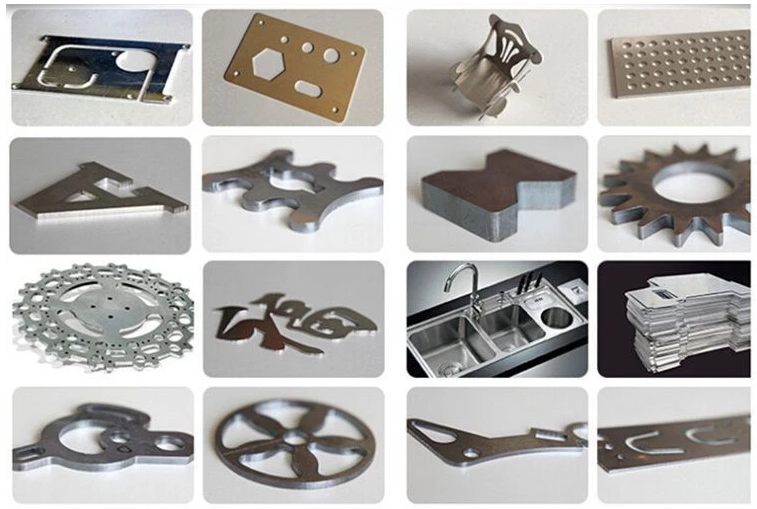

 Rakendus ja näidis

Üksikasjad

• Kasutusala: LASERLÕIKAMINE, laserlõikus
• Kohaldatav materjal: metall, alumiinium Cooperi süsiniku roostevaba teras
• Seisukord: Uus
• Laseri tüüp: kiudlaser
• Lõikeala: 1300*2500mm
• Lõikekiirus: 20m/min
• Toetatud graafikavorming: AI, PLT, DXF, Dwg
• Lõikepaksus: sõltuvalt materjalidest
• CNC või mitte: jah
• Jahutusrežiim: VEEJAHUTUS
• Juhttarkvara: Schneideri vahelduvvoolu servosüsteem
• Päritolukoht: Anhui, Hiina
• Laserallika kaubamärk: RAYCUS
• Laseripea Kaubamärk: WSX
• Servomootori kaubamärk: Schneider
• Juhtrööpa Kaubamärk: THK
• Juhtimissüsteemi kaubamärk: Cypcut
• Kaal (KG): 2900 KG
• Peamised müügiargumendid: kõrge ohutustase
• Optilise läätse kaubamärk: Lainepikkus
• Garantii: 1 aasta
• Kohaldatavad tööstusharud: hotellid, rõivapoed, ehitusmaterjalide kauplused, tootmistehased, masinate remonditöökojad, kodukasutus, jaemüük, trükikojad, ehitustööd , energeetika ja kaevandus, reklaamiettevõte
• Masinatesti aruanne: kaasas
• Video väljaminev ülevaatus: tingimusel
• Põhikomponentide garantii: 1 aasta
• Põhikomponendid: mootor, käik, mootor, PLC, laservõimsus
• Töörežiim: pidev laine
• Konfiguratsioon: 3-teljeline
• Käsitletavad tooted: Lehtmetall ja toru
• Funktsioon: vesijahutusega
• Toote nimi: FC1325 FC1530
• Laseri võimsus: 1000W
• Laserallikas: Raycus (valikuline IPG)
• Servomootor: France Schneider
• Laseri pea: WSX / Raytools
• Positsioneerimistäpsus: 0,05 mm
• Lineaarne raudtee: Jaapan THK
• Reduktor: Japan Shimpo reduktor
• Tööpind: 3000*1500mm
