Hüdrauliline lehtmetallist terasest rauatöötlemismasin stantsimismasin

Hüdrauliline rauatöömasin

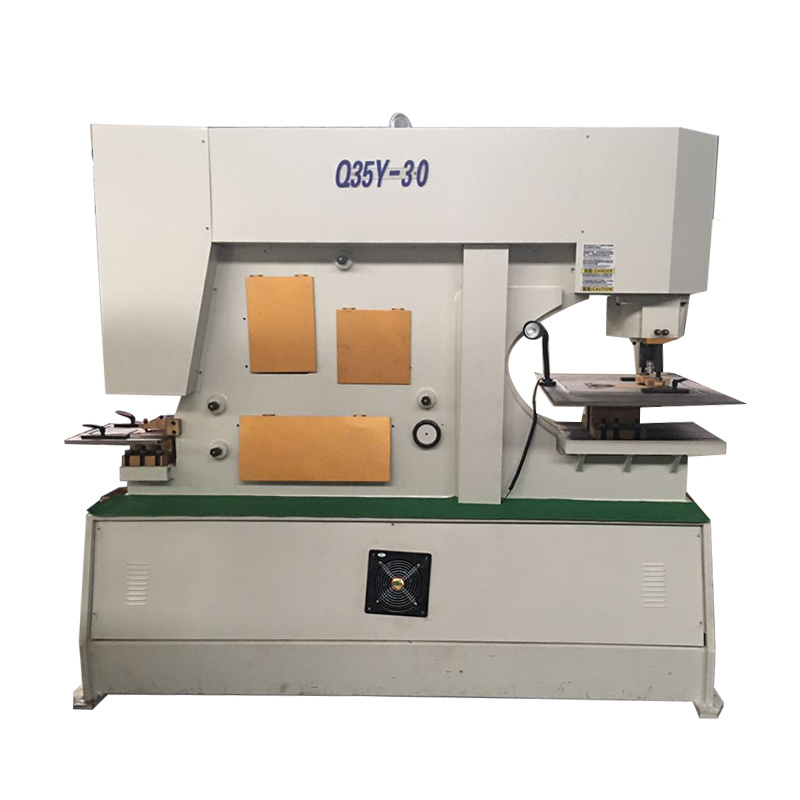

Q35Y seeria hüdrauliline rauatööline võtab kasutusele hüdraulilise sõidusüsteemi. Raudmees oskab lõigata igasuguseid auke. Masinatel saab lõigata, perforeerida ja sälkuda erinevaid metallplaate, kandiline latt, nurkterasest, ümarrauda, lamevardad, profiilvardad, kanaliteras ja tala teras.

Tarvikute loend

* Aukude stantsimisvormide komplekt
* Nurgaterasest tera komplekt
* Kanali labade komplekt
* Lõikeplaadi tera komplekt
* Sälgutusterade komplekt

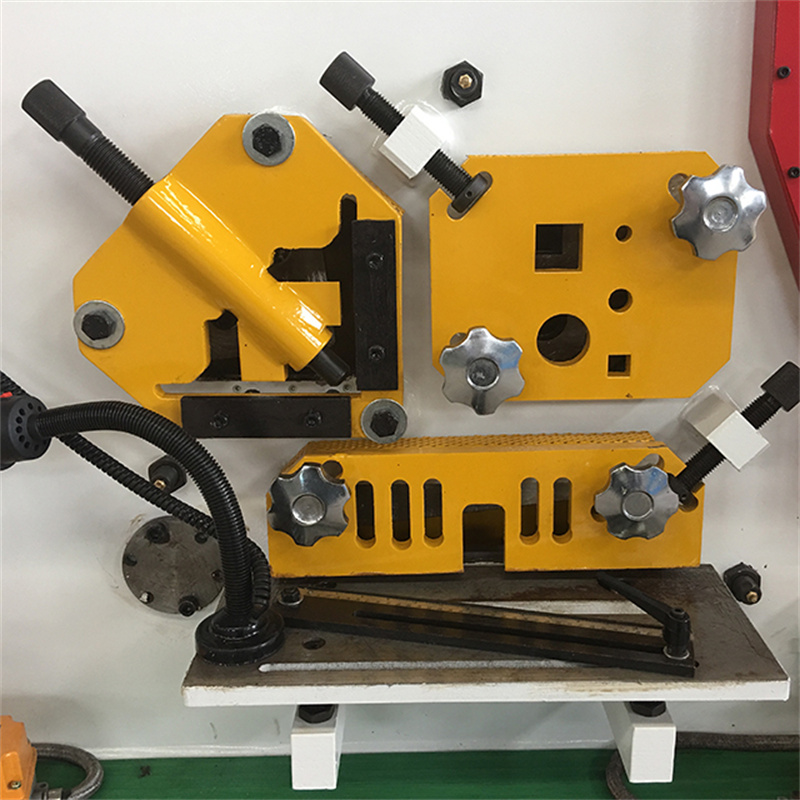

Lõikamisjaam

a. Ümmarguse ja kandilise varda lõikamine: erineva suurusega auke on mitu. Reguleeritav allhoidmisseade on mugav erinevas suuruses ümarate ja ruudukujuliste vardade, kanalite, talade jms lõikamiseks.
b. Lameda varda lõikamine: standardvarustuses suur 15-tolline kaadrivars, mille skaala on standardvarustuses. Spetsiaalne deformatsioonivastane tera kvaliteetseks lõikamiseks. Alumisel teral on neli kasutusserva. Seal on kruvi, mis võimaldab vahet reguleerida, vaheseibi pole vaja.
c. Nurgaraua lõikamine: nurkraudkääril on rombikujulise teraga võimalus lõigata nurkrauda 45 kraadi ja 90 kraadi nurga all. nt See annab operaatorile võimaluse teha pildiraami nurk täiuslike keevisõmbluste jaoks.d. Teemantkujuline tera kvaliteetsete lõigete jaoks, mis kulutavad minimaalselt materjali. Kergesti reguleeritav hoidmisseade plaadi täpseks lõikamiseks.

Mulgustamisjaam

a. Suur vaateaken stripparil.
b. Pööratav disain lihtsaks kasutamiseks.
c. Saadaval ainulaadne stiil võimaldab suure nurgaga stantsimist ja suurte kanalite stantsimist.
d. Kiirvahetusmutter ja muhv kiireks asendusvahetuseks
e. Suur kaheosaline mõõtelaud reeglite ja stopperiga standardvarustuses.

Notchingu jaam

a. Unikaalne disain nurga ja lameda lati ületamatuks lõikamiseks.
b. Elektriline blokeerimiskaitse ja kolm mõõtepiirikut täpseks positsioneerimiseks.
c. ventileeritava seadmega hea nähtavuse tagamiseks.
d. Sälgutamisjaamas on ka ülegabariidiline materjalipiiretega laud.

Masina tehnilised andmed

Mudel			Q35Y-20	Q35Y-25	Q35Y-30	Q35Y-35	Q35Y-40
Töötlemisvõimsus (KN)			750	1100	1400	1700	2000
Materjali tõmbetugevus (Mpa)			≤450	≤450	≤450	≤450	≤450
Lame lõikamine	Max Lõikevõime (paksus* laius (mm)		20 × 330	25 × 330	30 × 355	30 × 400	35 × 450
			10 × 480	16 × 600	20 × 600	25×600	30 × 750
Baari lõikamine	Ruutriba (mm)		50	50	55	60	65
	Ümar riba (mm)		50	60	65	70	75
	C-kanal (mm)		160 × 5	200 × 9	280 × 11	300 × 11	320 × 12
	I-tala (mm)		160 × 6	200 × 9	280 × 10	300 × 10	320 × 10
Nurga lõikamine	90° lõikamine (mm)		140 × 12	160 × 14	180 × 16	180 × 8	200 × 20
	45° lõikamine (mm)		50x5	60x6	60x6	80x8	80x10
Aukude augustamine	Max Torustamisvõimsus (läbimõõt* paksus) (mm)		Φ30*20	Φ35*25	Φ38*26	Φ40*35	Φ40*40
Mootor (KW)			5.5	7.5	11	15	18.5
Mõõtmed (mm)		Pikkus	1860	2355	2680	2800	3200
		Laius	790	960	1040	1260	1440
		Kõrgus	1900	2100	2300	2400	2450
Kaal			2200	4800	6300	7300	980

Üksikasjad

• CNC või mitte: normaalne
• Seisukord: Uus
• Nimijõud (kN): 600
• Toiteallikas: hüdrauliline
• Aasta: 2021
• Pinge: 220
• Mõõtmed (P*L*K): 1650x600x1700
• Mootori võimsus (kW): 7,5
• Kaal (T): 1,6
• Peamised müügiargumendid: kõrge tootlikkus
• Garantii: 2 aastat
• Showroom Asukoht: puudub
• Kohaldatavad tööstusharud: tootmistehas, ehitustööd , masinate remonditöökojad, ehitusmaterjalide kauplused
• suurus: 3600x900x1500mm
• Nimi: lehtmetallist presspiduriga painutusmasin
• Sertifitseerimine: ce
• Pakutav müügijärgne teenindus: tasuta varuosad
• Garantiijärgne teenindus: Interneti-tugi
