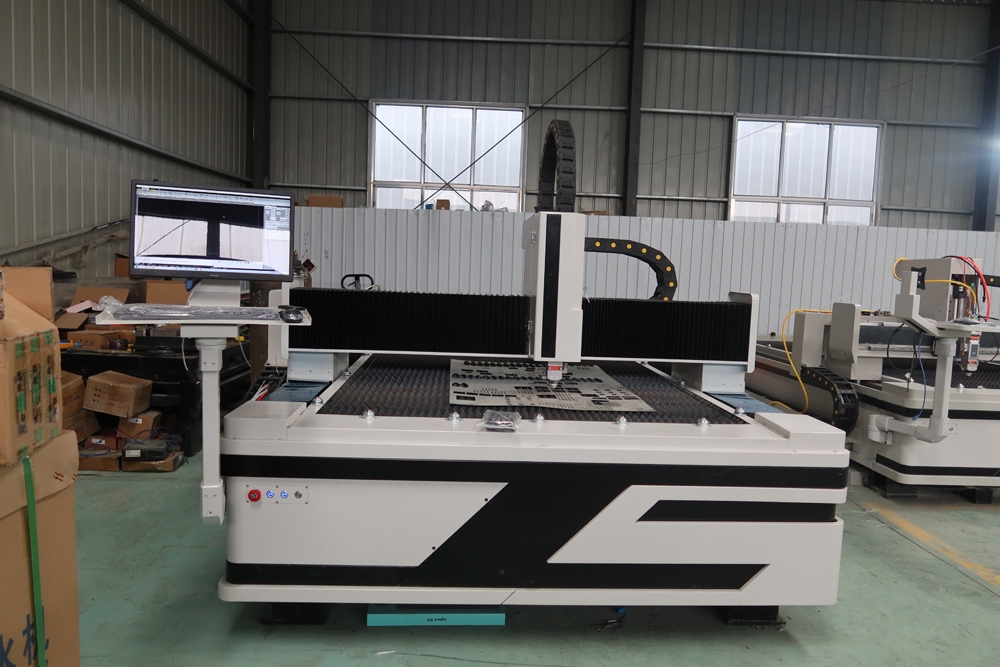

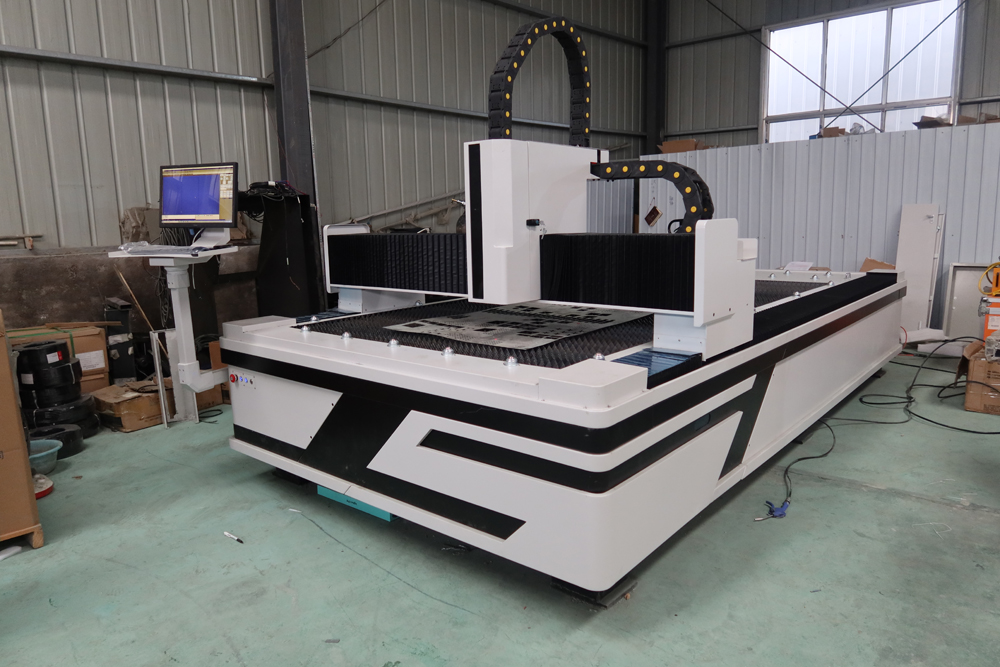

Suure täpsusega kiudlaserlõikamine metalli roostevabast terasest süsinik 2000w

Põhifunktsioon

1. Kiudlaserlõikusmasin kasutab suure energiatihedusega laserkiire väljastamiseks täiustatud kiudlaserit ja koguneb töödeldava detaili pinnale, nii et ülipeene fookuspunktiga valgustatud töödeldava detaili ala sulab ja aurustub koheselt. läbi arvjuhtimise mehaanilise süsteemi. Automaatne lõikamine saavutatakse punktvalgustuse asendi liigutamisega.

2. Fiber laser lõikamismasin võtab vastu pukkstruktuuri tüüpi, kahepoolse ajamiga hammasrattaga, stabiilse struktuuriga, hea jäikuse ja suure kiirusega.

3. Fiber laser lõikamismasin on keevitatud osa, millel on mitu vananemisprotseduuri. Jõuülekande osad, nagu reduktor, juhtsiin ning hammaslatt ja hammasratas, on kõik imporditud tuntud kaubamärgid.

4. Pukk-platvormi üldine struktuur ning hammaslati ja hammasratta ülekanderežiim tagavad varustuse. Kiire positsioneerimine, kiire dünaamiline reaktsioon ja hea stabiilsus

Kohaldatavad väljad

Masinat kasutatakse laialdaselt lehtmetalli töötlemisel, lennunduses, kosmosetööstuses, elektroonikas, elektriseadmetes, metroo tarvikutes, autodes, masinates, täppisosade, laevade, metallurgiaseadmete, liftide, kodumasinate, käsitöökingituste, tööriistade töötlemise, kaunistamise, reklaami, metalli valdkonnas. töötlemine ja muu töötlev tööstus.

Kohaldatavad materjalid

Kiudlaserlõikeseadmed sobivad metallide lõikamiseks roostevabast terasest lehest, pehmest terasest plaadist, süsinikterasest lehest, legeerterasest plaadist, vedruterasest lehest, raudplaadist, tsingitud rauast, tsingitud lehest, alumiiniumplaadist, vasest lehest, messingist lehest, pronksplaadist , kuldplaat, hõbeplaat, titaanplaat, metallplaat, metallplaat, torud ja torud jne. Tehniline

Parameetrid

Moodul	RAYMAX-F1530
Maksimaalne töötlemisvahemik	3000*1500mm
Töölaud	Saehammas
Lasersüsteem	MAX / RAYCUS / IPG
Laseri võimsus	1000W/1500W/2000W/3000W
Lõike paksus	Oleneb materjalist
Sõidurežiim	Servomootori ajam, PMI juhtsiin YYC hammasratas ja hammasratas
Laseri lainepikkus	1060-1080 nm
Positsioneerimise täpsus	±0,03 mm
Ümberpaigutamise täpsus	±0,01 mm
Minimaalne joone laius	±0,02 mm
Jahutusviisid	Vesijahutus
Toiteallikas	380V / 50Hz
Masina suurus	4,4X2,3X1,8M
Brutokaal	2700 kg

Laser Source – MaxMax: kiudlaser on kiudlaseri maailmas liider, mis toodab 70% Hiina kiudlaseri allikast. Max. kiudlaserid on tõhusad, töökindlad ja hooldusvabad kiudlaserid. Sellel on ülikompaktne disain, mille laserallikas asub hermeetiliselt suletud korpuses, mis tagab tolmukindla töö.

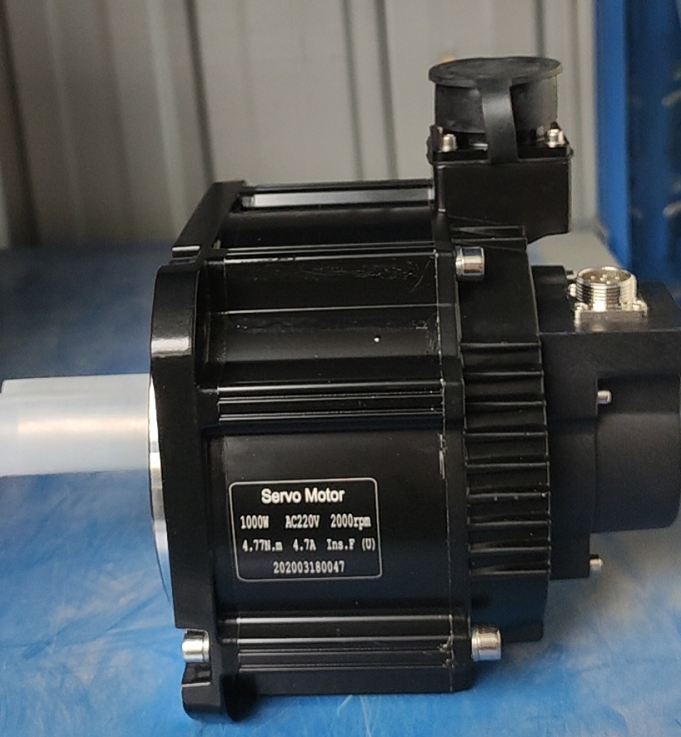

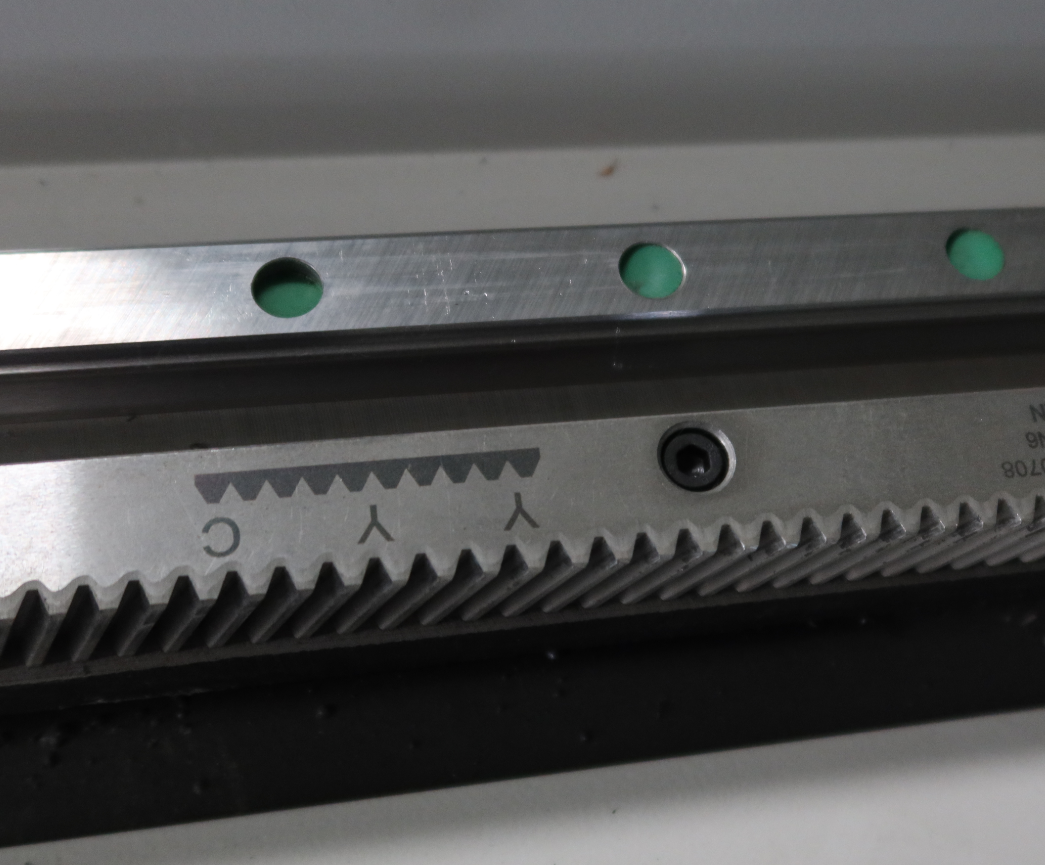

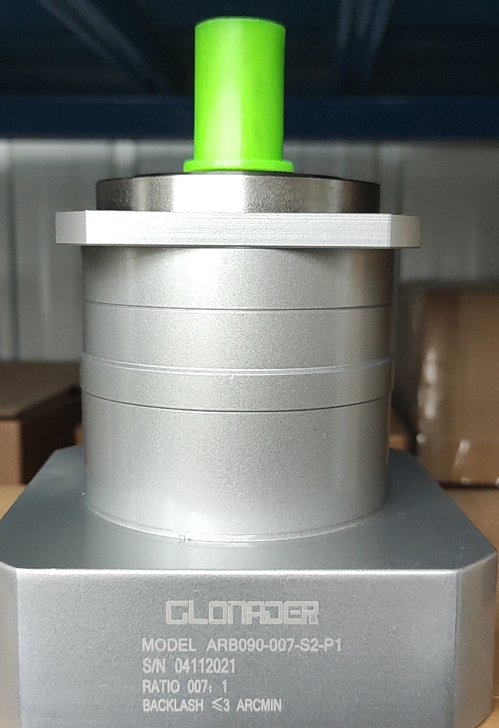

Käigukast: servomootor, kiiruse reduktor, YYC hammasratas, PMI juhtsiin; Senchuani servomootorid ja ajamid, millel on kiire kiirus ja stabiilsus. Lineaarne ülekandesüsteem koosneb YYC Helical Rackist ja PMI lineaarsetest juhikutest, mis parandab täpsust ja tõhusust. Kerge kaalu, suure jäikuse ja modulaarse disaini eelised pakuvad pikaajalist stabiilsust ja suuremat tõhusust.

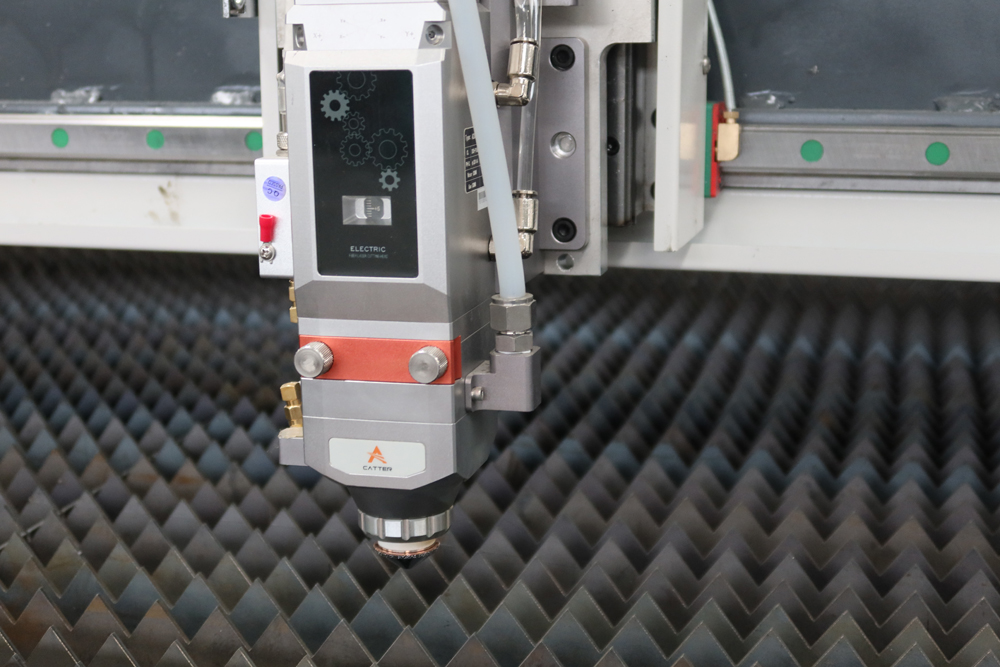

Lõikepea-Au3Tech: A200E lauaarvuti autofookusega metallist laserlõikuripea, Saksa kaubamärgi A-lõikurite seeria, on mõeldud laservõimsuseks 2000 W piires, mis on suurepärane lahendus keskmise võimsusega lameda laseriga autofookuse lõikamiseks, kui töötate liikumisjuhtimiskaardiga MCC seeria ja lõiketarkvara SC seeria. Kõrge kvaliteediga tolmukindel disain, täppistöödeldud osad.

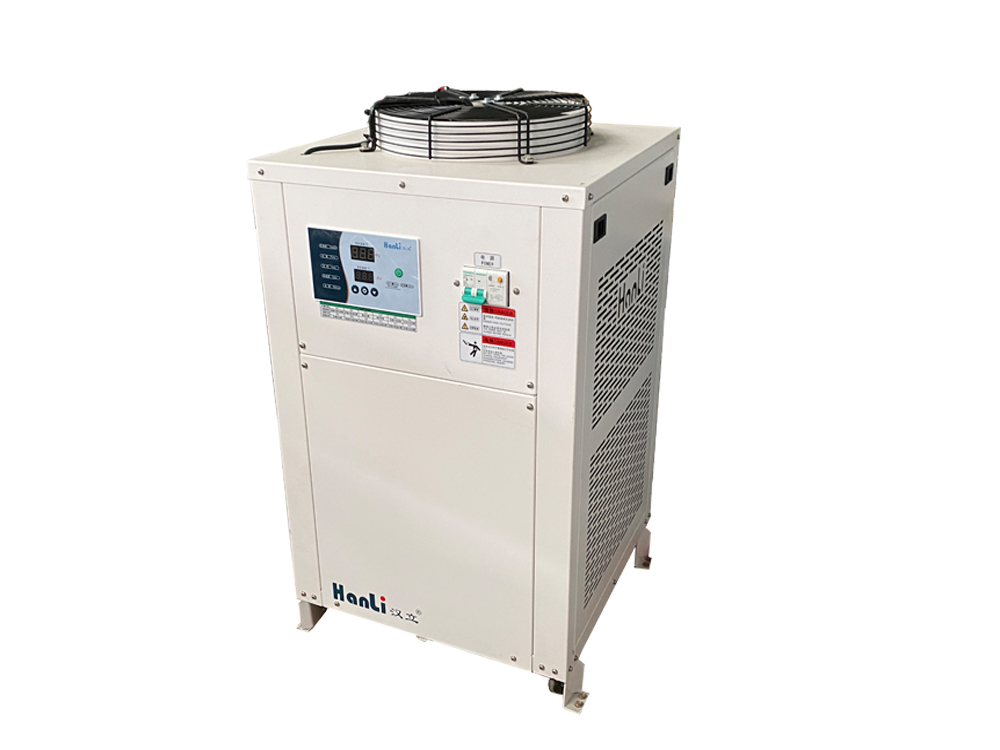

Vesijahuti: Wuhan hanli jahuti Kaubamärk: wuhani hanli jahuti Laseri ja lõikepea jahutamine Kahetemperatuuriline ja topeltjuhtimine

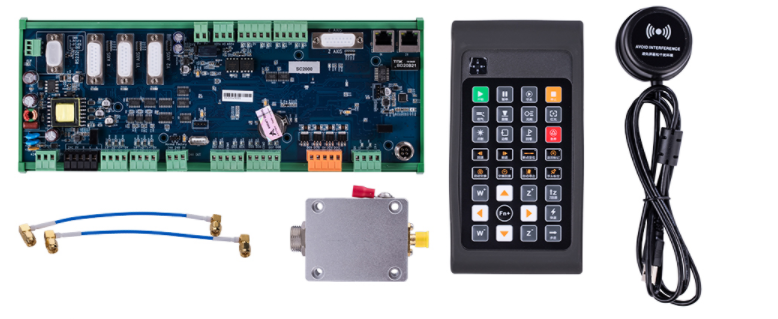

CNC-kontroller-Au3Tech: toimingud on lihtsad, võimsate CAM-funktsioonidega, mis põhinevad automaatsel CAD-kujundusel, toetavad graafilist importi, graafilisi jooniseid, graafilist redigeerimist ja nii edasi. Võimas juhtliini funktsioon, toetab mitmesuguseid juhtliini viise. Toetab mitmekihilist lõikamist või märgistamist ja muid töötlemisviise. Toetage jaotuspositsiooni jälgimist / edasi / tagasi ja nii edasi. Reaalajas häire, stabiilne ja töökindel, toetab jooksvate vigade mõõtmist, saab kontrollida viga jooksva obiti ja graafilise vea vahel.

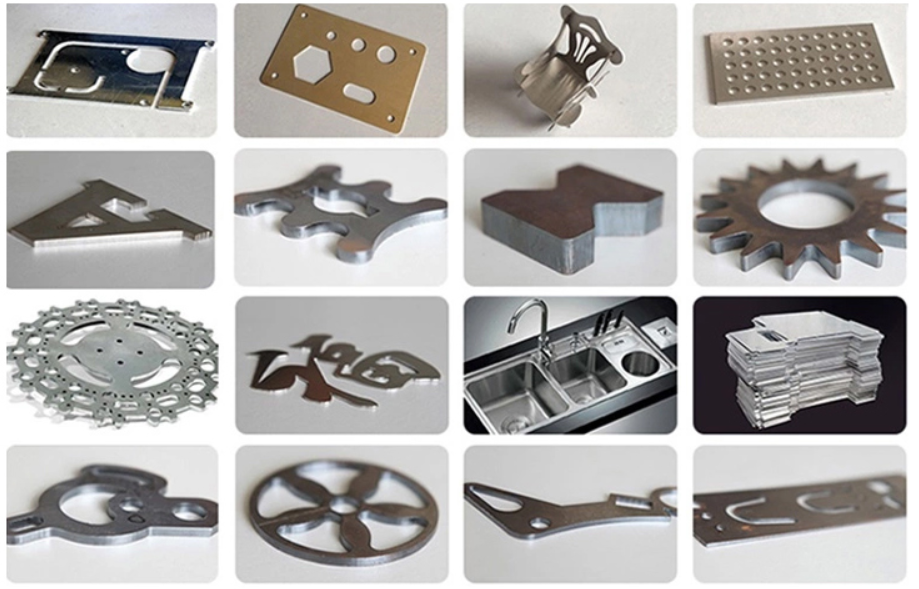

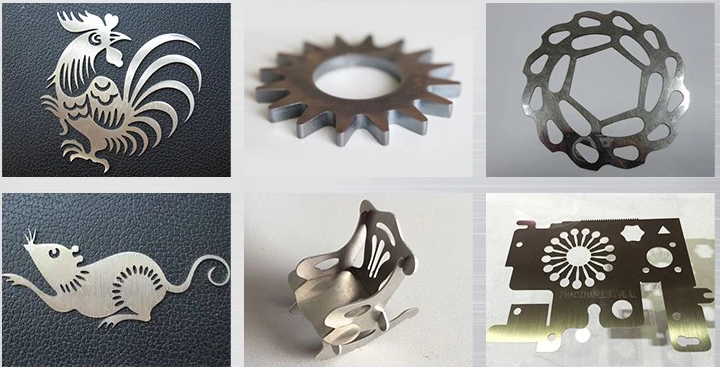

Näidissaade

Üksikasjad

• Kasutusala: LASERLÕIKAMINE
• Kohaldatav materjal: metall, muu
• Seisukord: Uus
• Laseri tüüp: kiudlaser
• Lõikeala: 3000*1500mm
• Lõikekiirus: oleneb materjalist
• Toetatud graafikavorming: AI, PLT, DXF, BMP, Dst, Dwg, LAS, DXP
• Lõikepaksus: oleneb materjalist
• CNC või mitte: jah
• Jahutusrežiim: VEEJAHUTUS
• Juhttarkvara: SC2000 tarkvara
• Päritolukoht: Shandong, Hiina
• Laseri allika kaubamärk: MAX
• Laserpea Kaubamärk: Au3Tech
• Servomootori kaubamärk: Delta
• Juhtrööpa Kaubamärk: PMI
• Juhtimissüsteemi kaubamärk: Au3Tech
• Kaal (KG): 2700 KG
• Peamised müügiargumendid: automaatne
• Garantii: 2 aastat
• Kohaldatavad tööstusharud: hotellid, ehitusmaterjalide kauplused, jaemüük, muu
• Masinatesti aruanne: kaasas
• Video väljaminev ülevaatus: tingimusel
• Põhikomponentide garantii: 2 aastat
• Põhikomponendid: laserallikas, jõuülekanne, lõikepea-Au3Tech, veejahuti, CNC-kontroller-Au3Tech
• Laserrežiim: kiudlaser
• Laserlaine pikkus: 1060-1080nm
• Positsioneerimise täpsus: ±0,03 mm
• Laseri võimsus: 1000 W / 1500 W / 2000 W / 3000 W
• Ümberpaigutamise täpsus: ±0,01mm
• Minimaalne joone laius: ±0,02 mm
• Võimsus: 22 kW
• Tööpinge:: 1kw 1,5kw AC220V / 50Hz / 60HZ 2kw AC380V / 50Hz / 60HZ
• MOQ: 1 komplekt
• Sertifikaat: ce, ISO
• Pakutav müügijärgne teenindus: võrgutugi, kohapealne paigaldus, kasutuselevõtt ja koolitus
• Garantiijärgne teenindus: video tehniline tugi, võrgutugi
• Kohaliku teenuse asukoht: puudub
• Showroom Asukoht: puudub
• Turundustüüp: uus toode 2021
