Kiudlaseriga lõikamismasin, alumiiniumi, lehtmetallist plaadi laserlõikur

Funktsioonid

Lõikemasin kasutab rahvusvahelise kuulsa kaubamärgiga täiustatud laserit, millel on kõrge elektrooptiline efektiivsus, veesäästlik ja energiasäästlik. Eriti oluline on see, et see võib olla pikka aega hooldusvaba, säästa palju hooldusraha ja -aega ning parandada töö efektiivsust. Üldine põhiraam kasutab pukkstruktuuriga töölauda.

Kõrge summutusvoodil on hea jäikus, kõrge täpsus ja stabiilne töö. Karkassi struktuur on valmistatud kvaliteetsest terasest kärgkeevitusest. Tööpink on lõõmutatud, kaks korda vanandatud ja töödeldud suuremahulise pukk-freesmasinaga.

Need disaini- ja töötlemisvahendid tagavad, et tööpingil on suurepärane seismiline vastupidavus, kõrge jäikus ja stabiilsus. See vastab täielikult tööpinkide stabiilsusnõuetele kiirel liikumisel.

Kasutatakse ülitäpset kahepoolset hammaslatti ja hammasrataste ajamit ning lineaarset juhtsiinit ning laserlõikamise kiiruse ja täpsuse tõhusaks tagamiseks kasutatakse võimsat kahe ajamiga servomootori ajamisüsteemi. Samuti saab valida vahetustüübi töölaua, tõrkemäär on äärmiselt madal, vahetusaeg on lühike, parandades oluliselt tootmise efektiivsust.

Valikulised mudelid

LC ühe laua seeria

LC-seeria laserlõikusmasin hõivab väikese ala, suure jõudlusega ja hõlpsasti paigaldatav. See on kõige ökonoomsem ja populaarseim sari. Ekspordiks mõeldud 3015LC-d saab kasutada tavapäraseks konteinerveoks, mis võib säästa ruumi ja kulusid.

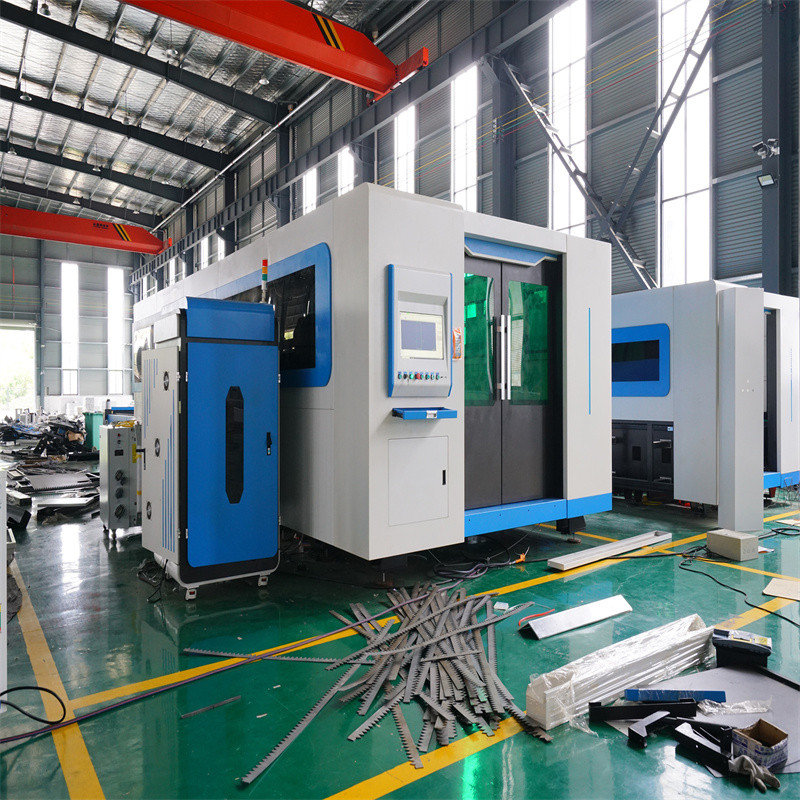

PC Exchange'i tabeliseeria

PC-seeria suure võimsusega laserlõikusmasin. Suletud struktuur ja kahekordsete laudade automaatne vahetus säästavad oluliselt söötmisaega. Suletud lõikamine vähendab ka võimalikku kahju inimkehale, mis on põhjustatud laserist ja suitsust, masina tööst lõikamise ajal.

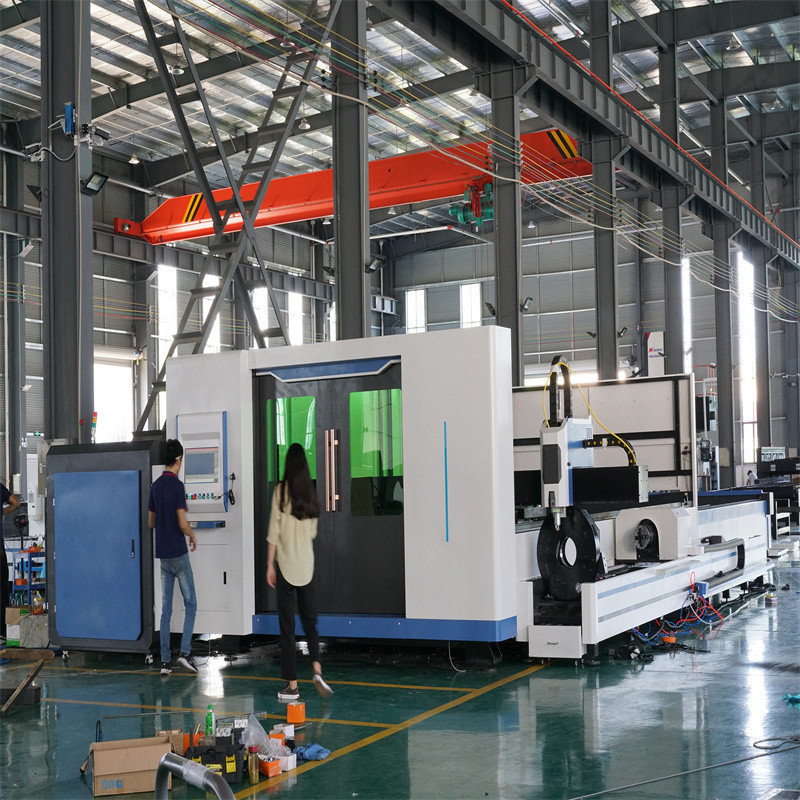

PT Sheet & Pipe seeria

PT-seeria lehtede ja torude integreeritud laserlõikamismasin on varustatud täiustatud optilise kiudlaseriga plaatide lõikamissüsteemi ja torude lõikamissüsteemiga. Plaadi ja toru lõikamise erinevaid funktsioone saab vabalt vahetada. Integreeritud kere, väike jalajälg loob teile rohkem väärtust.

Täiustatud lasergeneraator

Stabiilse ja tõhusa Raycus või MAX lasergeneraatori standardkonfiguratsioon. Modulaarne disain, väga integreeritud süsteem, hooldusvaba, kõrge töökindlus. Laseri võimsus on pidevalt reguleeritav, kõrge kiire kvaliteediga ja kõrge laseri stabiilsusega. See on ideaalne laseriallikas laserpeenlõikamiseks, täppiskeevitamiseks ja muudeks rakendusteks. Võrreldes teiste turul olevate sarnaste laseritega on meie laseril ilmsed eelised. Valikuline IPG ja nLIGHT Laser.

Täpselt sobivad laserlõikepead

Kõik RAYMAX laserlõikusmasinad on standardvarustuses WXS või Raytoolsi automaatse teravustamise laserlõikepeadega. Lõikepeadel on sisseehitatud mootoriga ajam, mis juhib teravustamisläätse läbi lineaarse mehhanismi, et asendit automaatselt muuta. Kliendid saavad programmi seadistada. pideva fookuse saavutamiseks, mis lõpetab erineva paksusega materjali kiire läbitorkamise ja lõikamise. Vesijahutusega konstruktsioon võimaldab laserpeadel töötada stabiilselt ja krooniliselt. Valikulised PRECITEC ja Lasermech laserlõikepead.

Kerge risttala

Põiktala on valmistatud lennunduskvaliteediga alumiiniumist, mida töödeldakse ekstrusioonvormimise ja kuumvanandamise protsessiga, mis muudab kogu masina jäigaks ja millel on suurepärane pinnakvaliteet ja hea sitkus. Risttala kerge kaal ja kõrge jäikus tagavad lasertöötluse ajal kiire liikumise. Samal ajal on sellel täiuslik dünaamiline jõudlus ja see vastab täpsusele. Pika kasutuseaga suudab see kuju maksimaalselt muutumatuna hoida, et tagada lõiketäpsus ja toote kvaliteet.

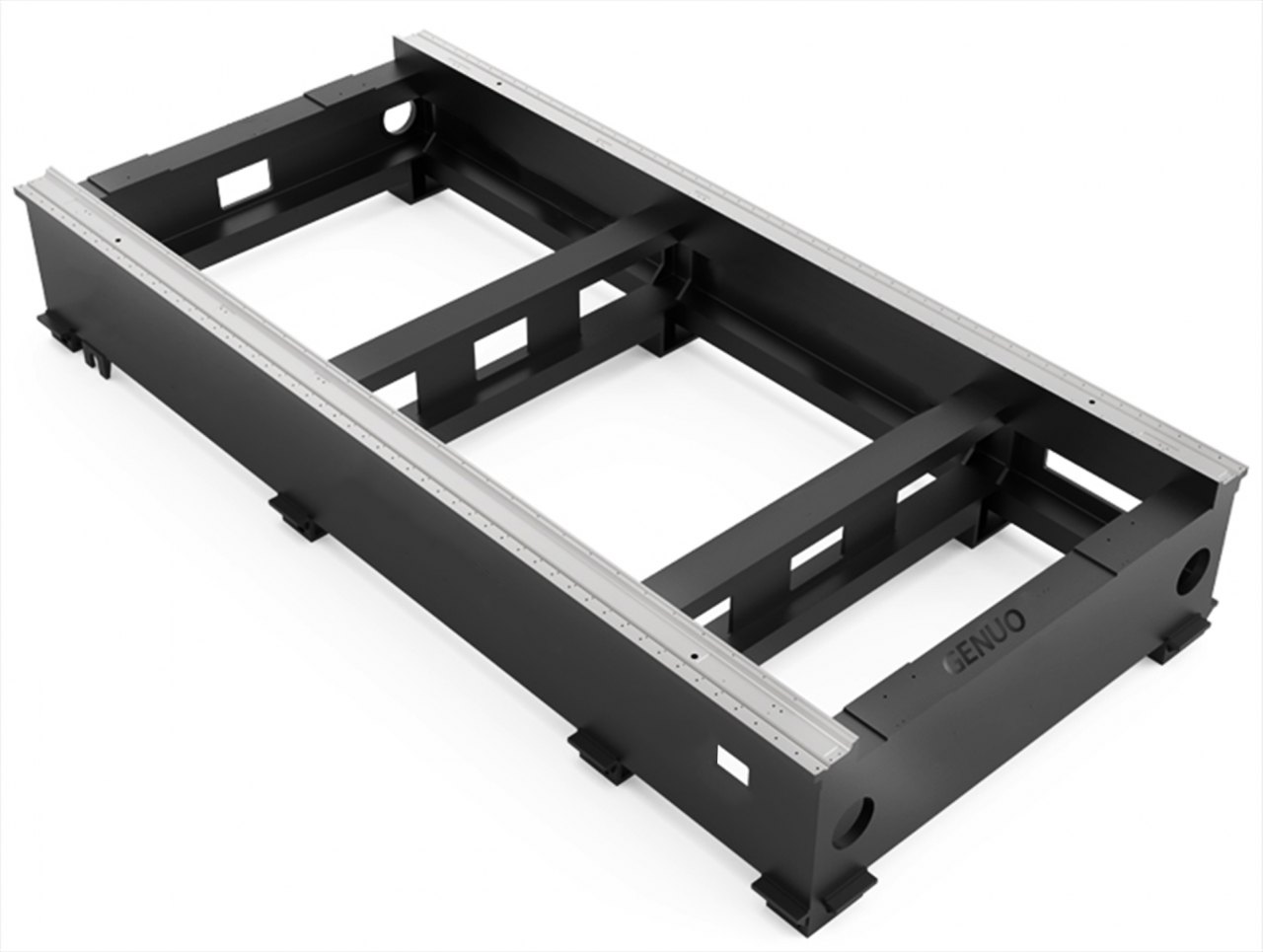

Stabiilne ja tugev voodi

Lõikemasina põhikorpus on keevitatud kõrgekvaliteedilise süsinikkonstruktsiooniterasega, mille tõmbetugevus on kuni 500 MPa, pärast kõrgel temperatuuril lõõmutamist ja loomulikku vananemist, et kõrvaldada keevituspinge, deformatsiooni vältimine, vastupidavam. Seejärel suuremahulise täppispukk-töötluskeskuse kaudu täppistöötluseks. Stabiilne ja usaldusväärne alus, ilma deformatsioonita, et tagada pikaajaline lõiketäpsus ja masina stabiilsus. Valikuline valumasina voodi.

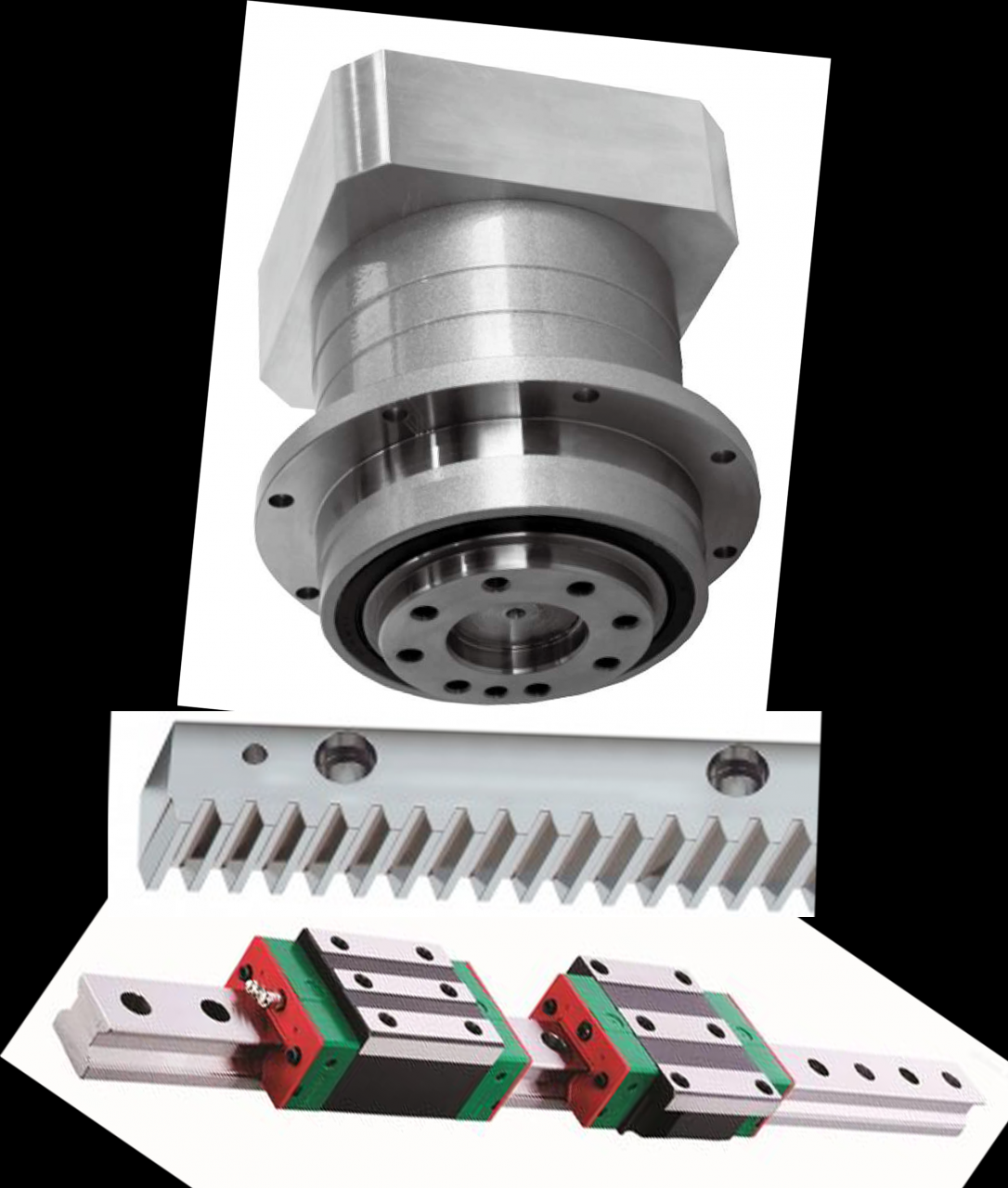

Suure täpsusega käigukasti osad

Spetsiaalne Jaapani SHIMPO või prantsuse Motovario ääriku reduktor, täppis hammaslatt, vaikne lineaarjuhik. Ühendage treipingi alus ja lõikeosa täpselt. Laske masinal töötada väga sujuvalt ja tõhusalt. Automaatse määrimissüsteemiga väheneb mehaaniliste osade hooldus oluliselt. Valikuline Atlanta reduktor, hammaslatt ja hammasratas.

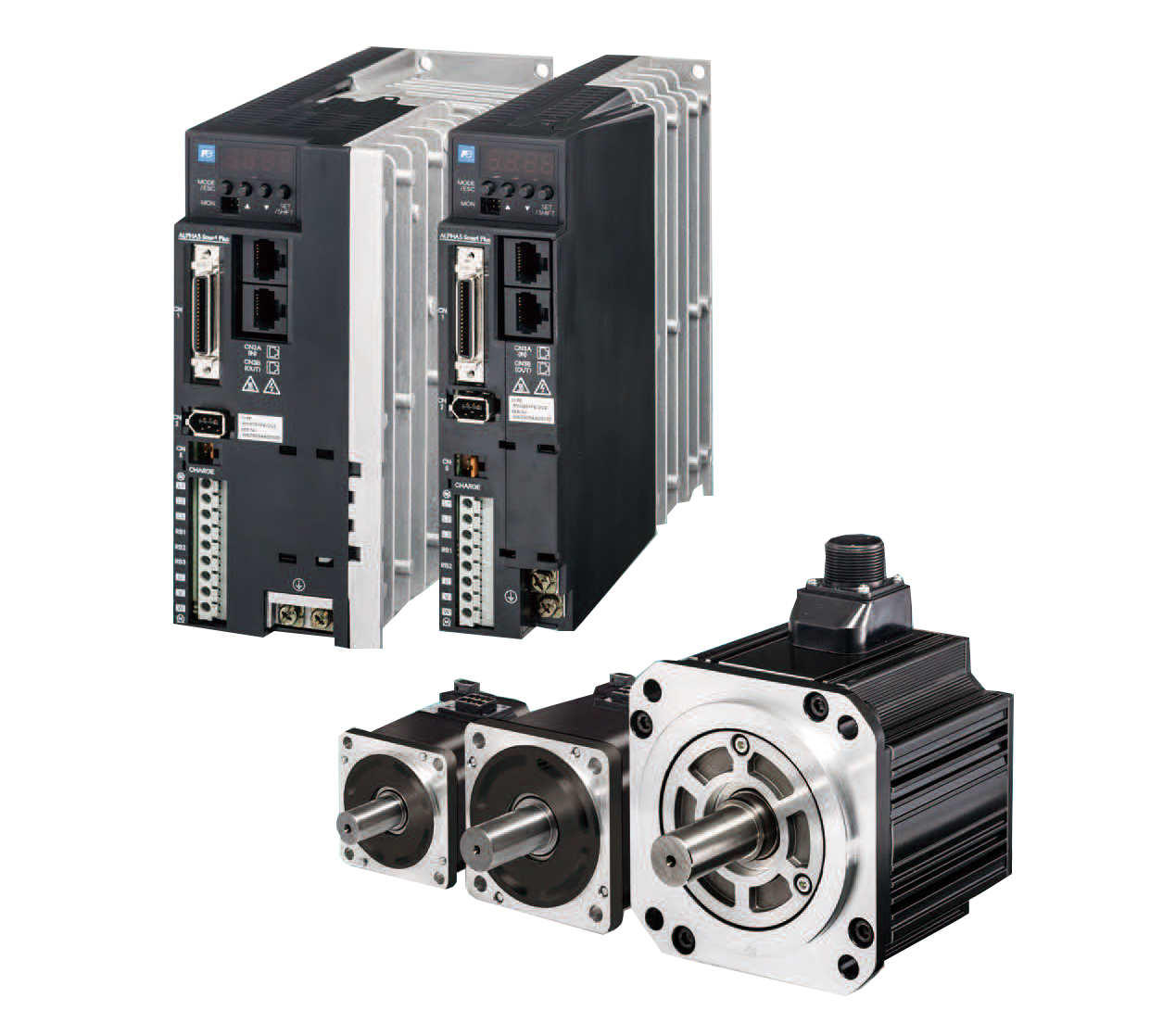

Kvaliteetsed elektrikomponendid

Masin kasutab Jaapani Fuji või Panasonicu servomootorit ja ajab kuni 6000 r / min. Võimas pöördemoment ja võimsus parandavad oluliselt lõikamise efektiivsust. Samal ajal on sellel äärmiselt täpne positsioneerimistäpsus ja pikk kasutusiga. Peamised elektritarvikud on Schneider ja Siemens, mõistlik liiniühendus ja optimeerimine. Tagada väga madal rikete määr. Valikuline Yaskawa servomootor ja ajam.

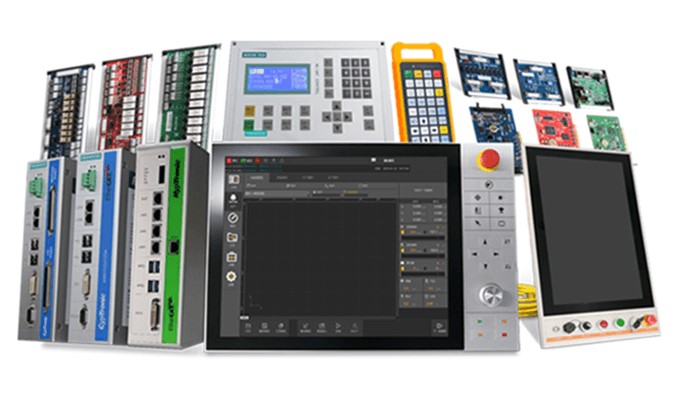

Võimas ja intelligentne laserlõikussüsteem

Terve seeria laserlõikamismasinaid on varustatud laserlõikamise juhtimistarkvaraga CypCut või ülisuure võimsusega laserlõikamise juhtimistarkvaraga HypCut. Suure täpsusega visuaalne positsioneerimissüsteem ja integreeritud CNC-süsteem. Seda on lihtne kasutada ja sellel on võimsad funktsioonid, mida saab täita ja rakendada erinevatel töötlemisjuhtumitel. Valikuline Saksamaa PA8000, Siemens 840D CNC lõikesüsteem

Disaini suuruste tabel

Tüüp	3015LC	4015LC	4020LC	6020LC
Töötlemisulatus L*L (mm)	3000*1500	4000*1500	4000*2000	6000*2000
Laseri võimsus (KW)	0.5-20
X/Y-telje positsioneerimise täpsus (mm/m)	±0,05
X/Y-telje korduv täpsus (mm/m)	±0,02
X/Y telg Max liikumiskiirus (m/min)	120
X/Y telg Maks. kiirendus (G)	1.2
Lõike paksus (mm)	Vastavalt laserallika ja lehtmetalli materjali võimsusele
Mõõtmed (P*L*k) (mm)	4600*2900*1800	5600*2900*1800	5600*3400*1800	7700*3400*1800
Masina kaal (kg)	4800	5500	6000	7500

KKK

Q1. Kuidas on lood teie masina kvaliteediga?

A1: Meie masinad levitatakse üle maailma umbes 50 maakonda, kus on metallplaaditööstus, seal on suurepäraseid masinaid ja kus on meie masinad, on hea maine ja terminali kasutajate rahulolu.

Q2: kas olete tootja või kauplete sellega?

A2: Oleme 100% tootja, kellel on rohkem kui 20 aastat tootmiskogemust.

Q3. Kuidas on lood teie müügijärgse teenindusega?

A3: 1. Tehnilised lahendused: saame pakkuda tehnilisi lahendusi ühe päeva jooksul.
2. Veebivideo: näidake teile tehases töötavat videot. (uuenda iga nädal)
3. Paigaldusteenus: see on saadaval kõigi meie masinatega, reaalajas videot saab pakkuda. Samuti saame saata tehniku kliendi tehasesse paigaldusmasinate jaoks. (Kliendid peavad tasuma ainult lennupiletite ja hotellikulude eest.)
4. Koolitusteenus: meie tehnik õpetab teile, kuidas meie masinaid kasutada. Samuti võite saata oma tehniku meie ettevõttesse masinate käsitsemist õppima.
5. Kvaliteedi garantii: 2-aastane garantii, pakume eluaegset teenust. Korraldame enne saatmist lõpliku testi, pärast seda, kui olete veendunud, et masin on parima jõudlusega, siis tehke saadetised.
6. 100% vastamise määr: vastame teie küsimustele 12 tunni jooksul.

Üksikasjad

• Kasutusala: LASERLÕIKAMINE
• Kohaldatav materjal: metall
• Seisukord: Uus
• Laseri tüüp: kiudlaser
• Lõikeala: 4000mm * 1500mm
• Lõikekiirus: 120m/min
• Toetatud graafikavorming: AI, PLT, DXF, BMP, Dst, Dwg, LAS, DXP
• Lõikepaksus: 0-30
• CNC või mitte: jah
• Jahutusrežiim: VEEJAHUTUS
• Juhttarkvara: Cypcut
• Laserallika kaubamärk: RAYCUS
• Laserpea Kaubamärk: Precitec
• Servomootori kaubamärk: Panasonic
• Juhtrööpa Kaubamärk: PMI
• Juhtimissüsteemi kaubamärk: Cypcut
• Kaal (KG): 5500 KG
• Peamised müügiargumendid: suur täpsus
• Optiline objektiiv Kaubamärk: II-VI
• Garantii: 2 aastat
• Kohaldatavad tööstusharud: hotellid, ehitusmaterjalide kauplused, tootmistehased, masinate remonditöökojad, ehitustööd , reklaamiettevõte
• Masinatesti aruanne: kaasas
• Video väljaminev ülevaatus: tingimusel
• Põhikomponentide garantii: pole saadaval
• Põhikomponendid: surveanum, mootor, muu, laager, käik, pump, käigukast, mootor, PLC
• Toote nimetus: Fiber Laser Metal Cuting Machine
• Laseri võimsus: 6000W
• Funktsioon: lehtmetallist plaadi lõikamine
• Tööpind: 1500mmX4000mm
• Laseripea: Raytoolsi lõikepea
• Toide: 220V/380V
• Sõidusüsteem: YASKAWA Servo Motors
• Värv: nõutav
• Funktsioon: suur täpsus
• Jahutussüsteem: Vesijahutussüsteem
• Sertifitseerimine: ce
• Pakutav müügijärgne teenindus: võrgutugi, kohapealne paigaldus, kasutuselevõtt ja väljaõpe, kohapealne hooldus- ja remonditeenus, video tehniline tugi
• Garantiijärgne teenindus: video tehniline tugi, võrgutugi, varuosad, kohapealne hooldus- ja remonditeenus
• Kohaliku teeninduse asukoht: Kanada, Ameerika Ühendriigid, Itaalia, Venemaa
• Showroom Asukoht: Kanada, Ameerika Ühendriigid, Itaalia, Venemaa
