Delem Da66t 125 3+1 4+1 6+1 8+1 Cnc hüdrauliline presspidur metallplaadi painutamiseks

Tooteteave

See masin on uus CNC-painutusmasin, mille RAYMAX käivitas 2020. aastal ja mis sobib tootjatele, kellel on kõrged täpsus- ja kulujõudlusnõuded. Masin on mahult meie populaarseim mudel ja tõeline tööhobune, mis on valmistatud kvaliteetsetest osadest ja pakub tõsist töökindlust. Y1 & Y2 sünkroniseerimistehnoloogia tagab suure lähenemis-, kurvi- ja tagasisõidukiiruse. Selle paindepikkuse võimet ja rõhuvahemikku saab kohandada vastavalt erinevatele tootmisnõuetele.

Teaduslik disain

1, Y1 ja Y2 telgede sünkroonne liikumine, mida juhib sõltumatu silinder

2, Võimalus lisada konfiguratsioonile hilisemas etapis valikuid ja täiendusi

Keskkonnasõbralik

Madal müra ootamise ajal ja kiire allalaadimine (alla 25 detsibelli), vajutamine ja tagasipöördumine, kuna rõhk hüdrosüsteemis on servo peamootori suletud ahela juhtimine. Servomootori kasutamisel on energiatarbimine 60% madalam kui tavalisel masinal.

Masina kere stabiilne ja vastupidav jõudlus

1， Masina raami integreeritud keevitamine.

2， CNC kolmemõõtmelise töötluskeskuse poolt ühes protsessis moodustatud masinaraam, mis tagab iga paigalduspinna paralleelsuse ja vertikaalsuse.

3 ， Sisemine pinge lamineerimine karastamise teel.

4， Laskpuhastus rooste eemaldamiseks ja roostevastane töötlus.

1. Juhtsüsteem: DA52s (valikuline Cybelec CT8 Šveitsist)

Kiire, ühe lehekülje programmeerimine

• Kiirklahvide navigeerimine

•7-tolline VGA värviline TFT

• Kuni 4 telge (Y1, Y2 ja 2 abitelge)

•Kroonimise juhtimine

• Tööriista/materjali/tootekogu

•USB, välisseadmete liides

•Põhilised masina juhtimisfunktsioonid on Y1 Y2 XR -telg.

• Täiustatud Y-telje juhtimisalgoritmid nii suletud kui ka avatud ahelaga ventiilidele

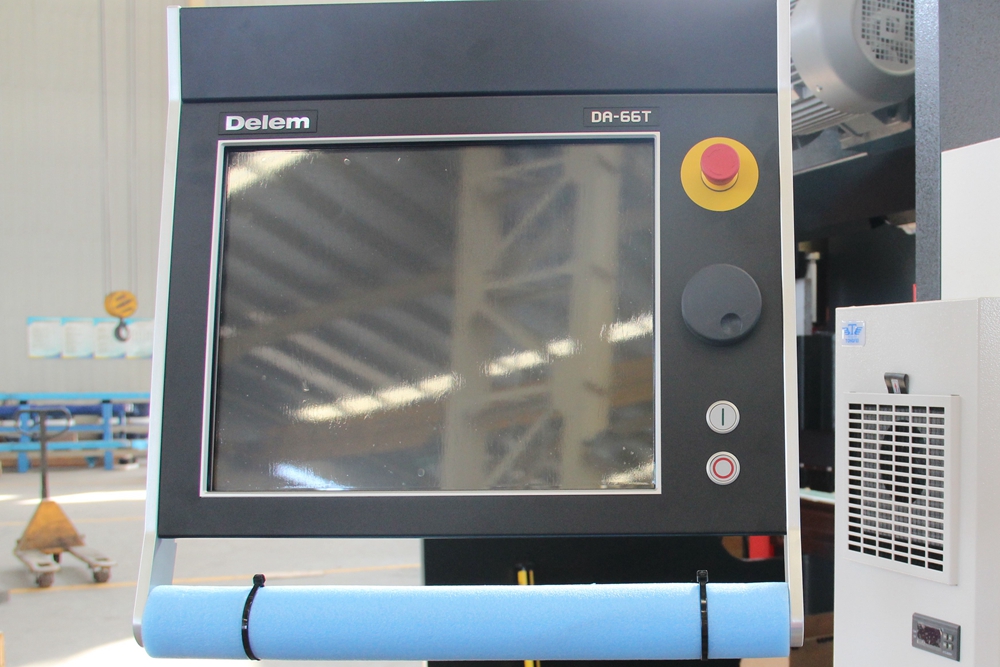

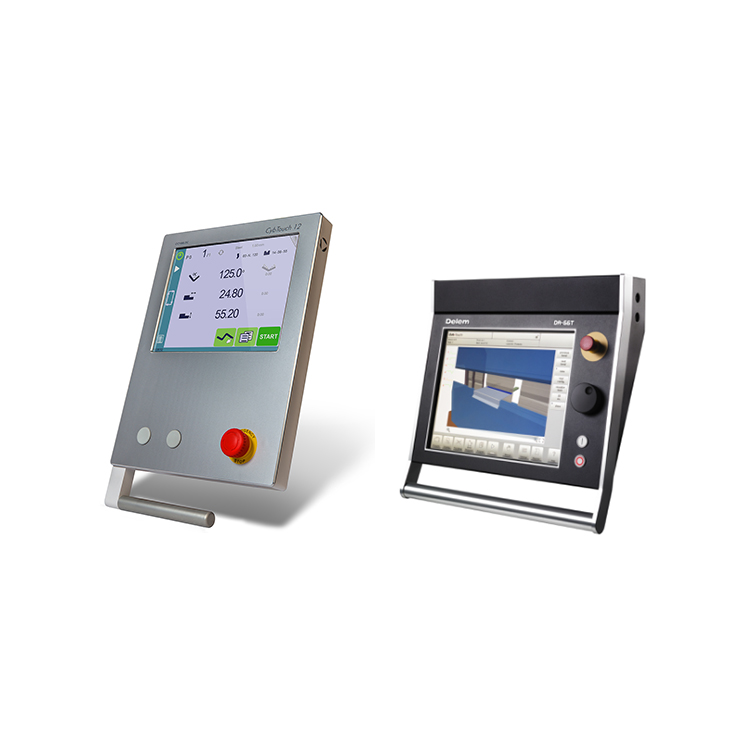

Valikuline juhtimissüsteem:

(DA66T DA69T / Cybelec CT8 CT12 Šveitsist)

Valikuline telg (3 1/4 1/6 1/8 1)

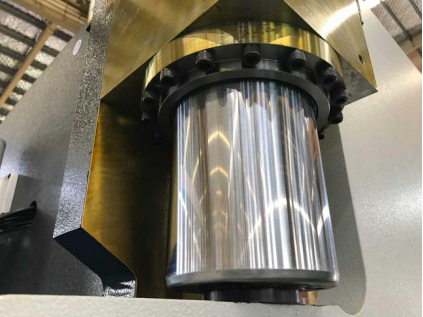

2. Silinder
Hiina esmaklassilise kaubamärgina on selle kasutusiga üle 10 aasta

3. Proportsionaalne klapp
Proportsionaalne klapp reguleerib täpselt Y1 Y2 telgede liikumist

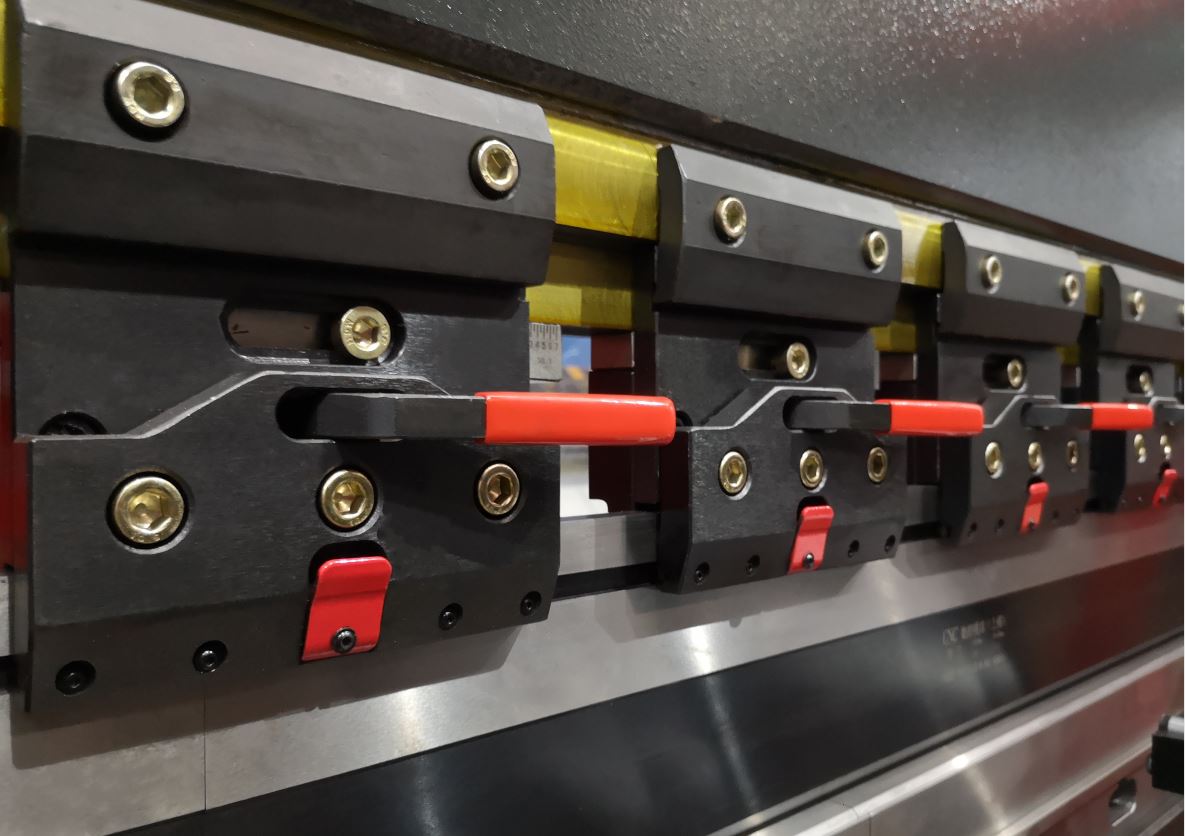

4. Kiirklipp
Kiired tööriistavahetused tänu vertikaalsele seadistusele, et lühendada seadistamisaega

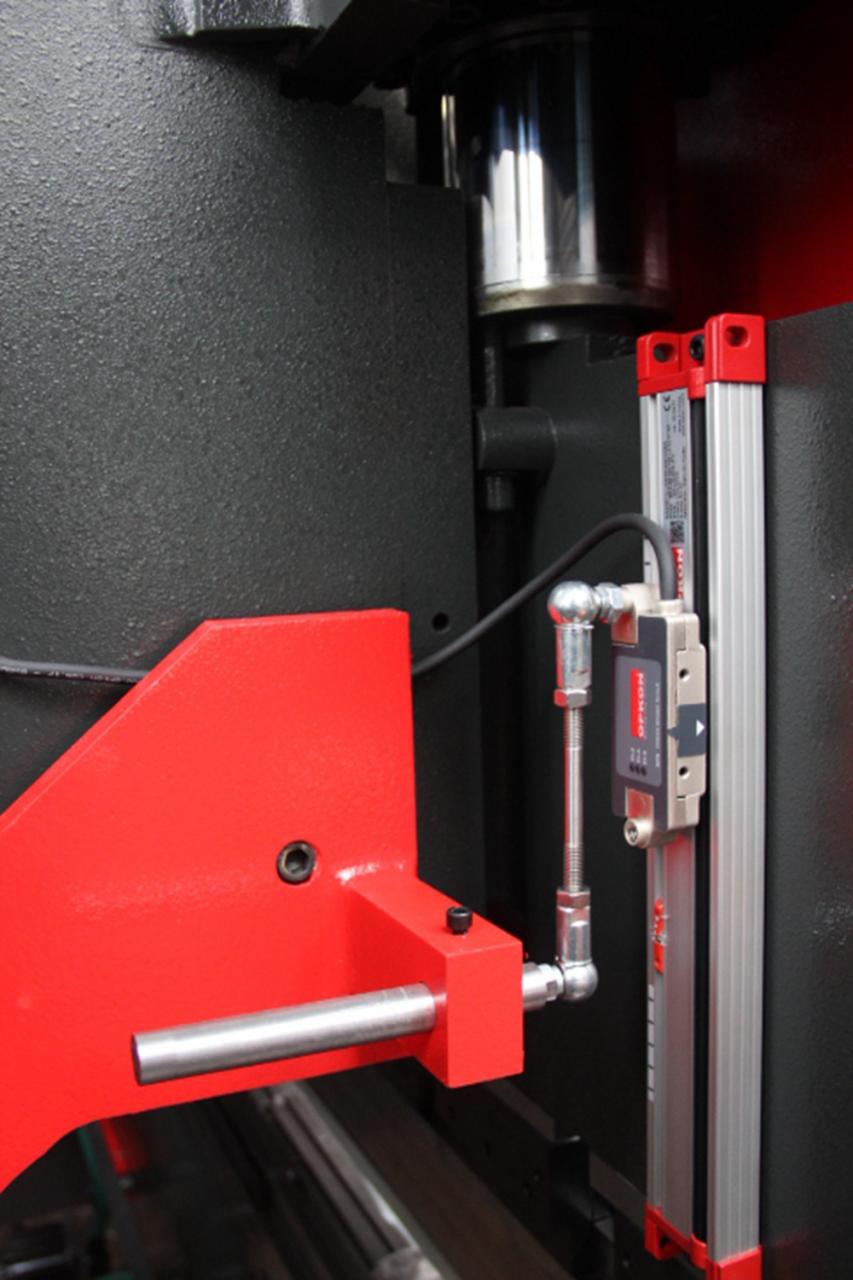

5. Rest Joonlaud annab täpse positsioneerimise
Optiline lineaarne juhtsüsteem on kinnitatud masina aluse külge eraldatud õla abil. Selle lahenduse abil on võimalik salvestada kõik pöördeväärtused, et kohandada teie sidumistundlikkust ja korratavust.

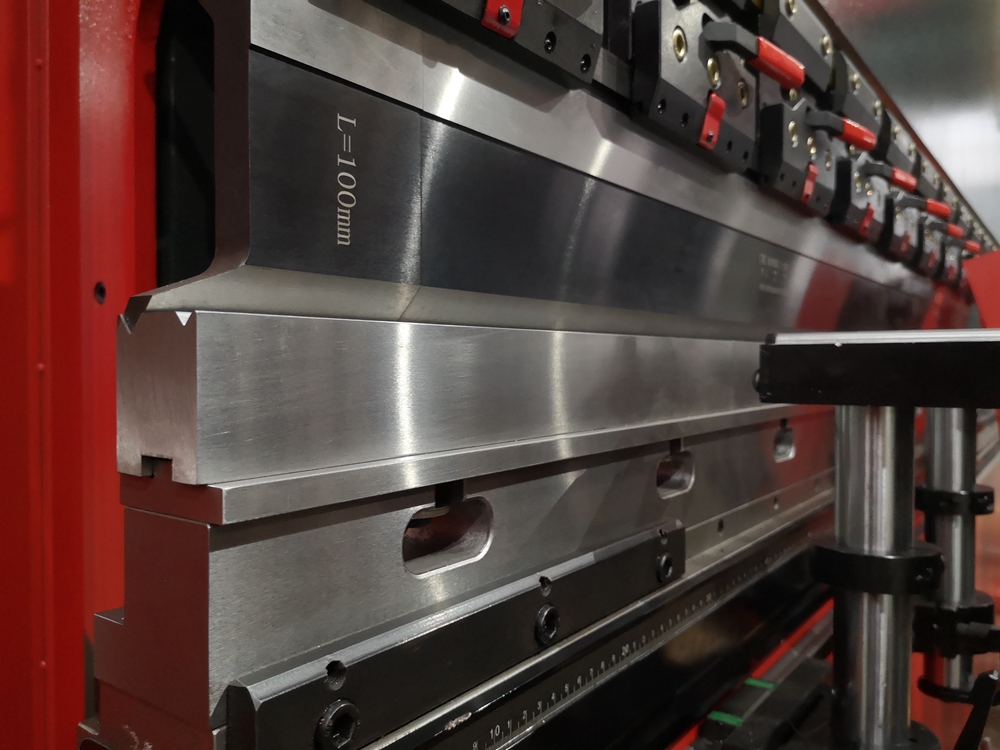

6. CNC vorm (Golin)
CNC kontsentriline vorm ， Multifunktsionaalne, kergesti vahetatav külgi

7. Automaatne kroonimissüsteem
Tasakaalustatud kompensatsioon, täiuslik paindenurk Juhtimine CNC juhtimissüsteemiga DA52s

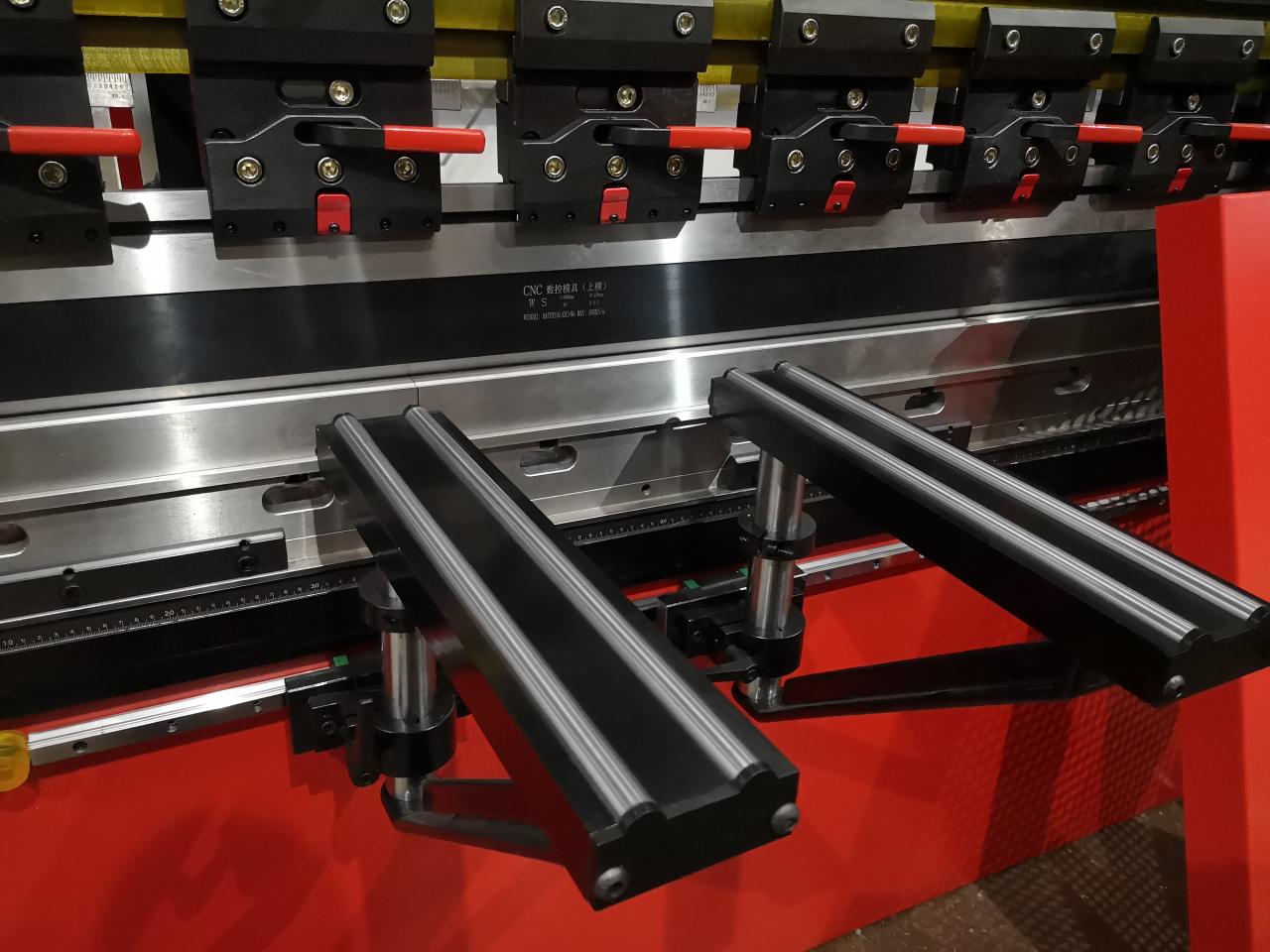

8. Tugivars
Ergonoomilised tugiklambrid ja LED-i tööala valgustus muudavad teie kasutusmugavuse maksimaalseks

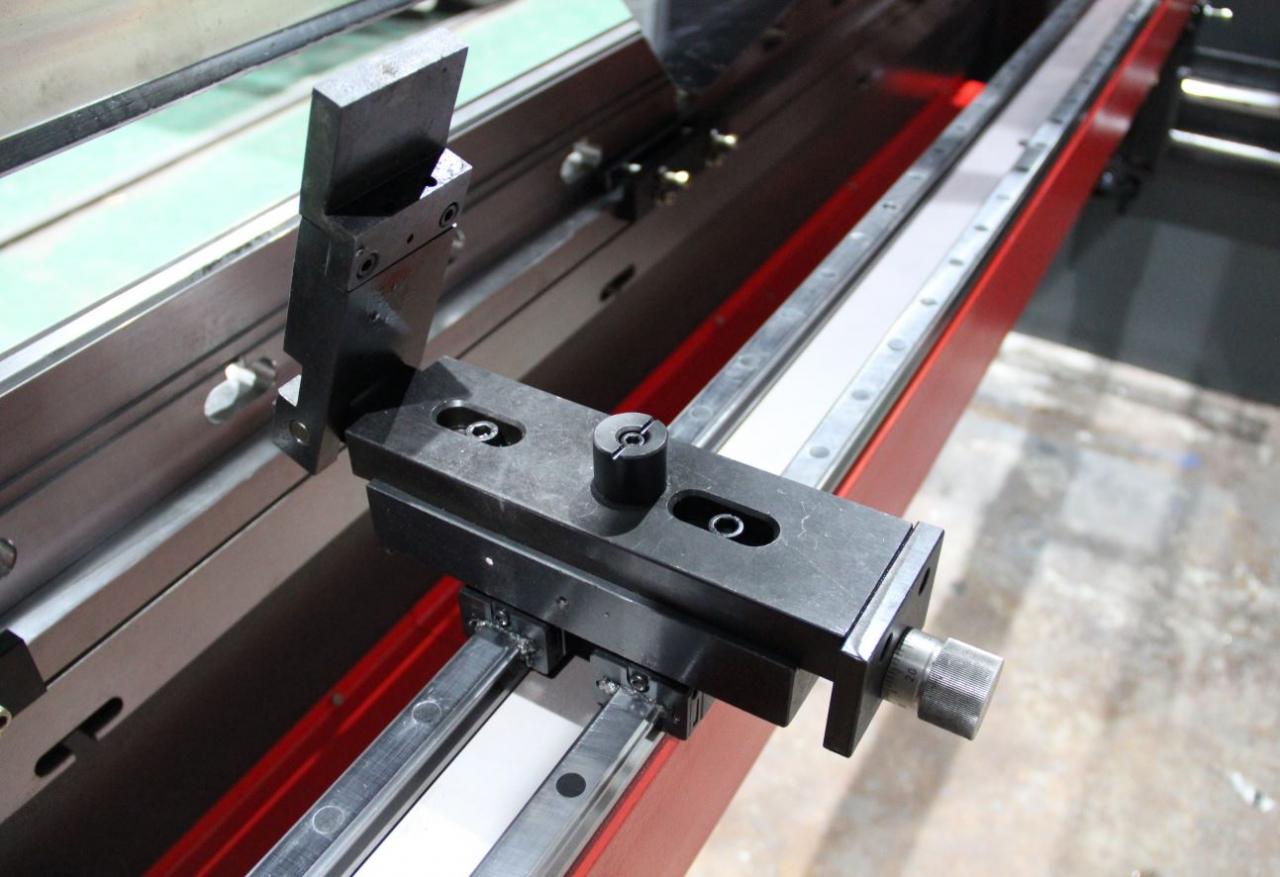

9. Topelt lineaarsed juhikud ja integreeritud tugitala
Sõrmede liigutamise täpsuse parandamiseks

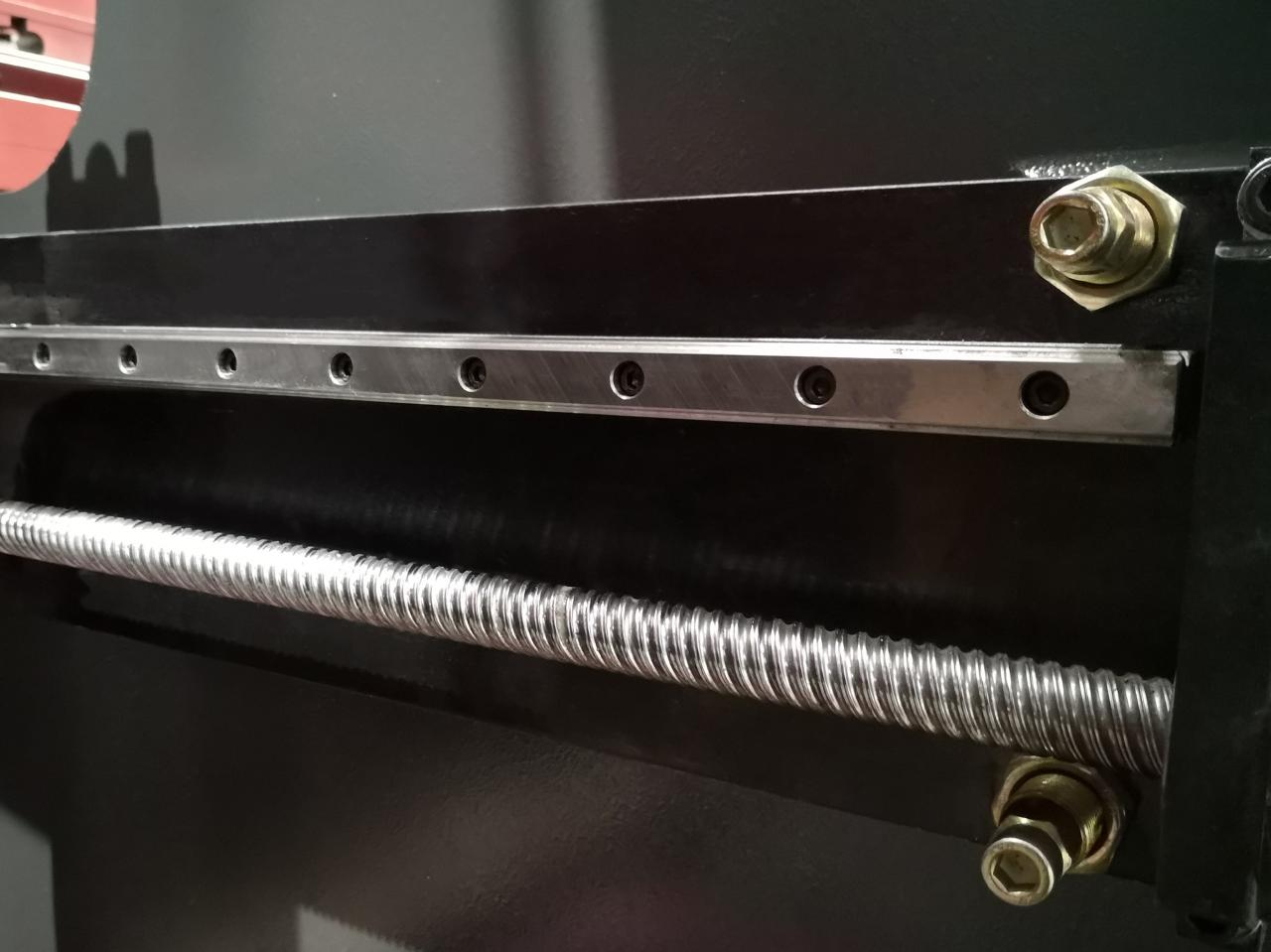

10. Kuulkruvi ja lineaarne juhik
Dünaamilised tagasimõõturid ja kiire telg tänu kuulkruvile ja lineaarsele juhikule tagamõõdiku liikumise täpsuse parandamiseks

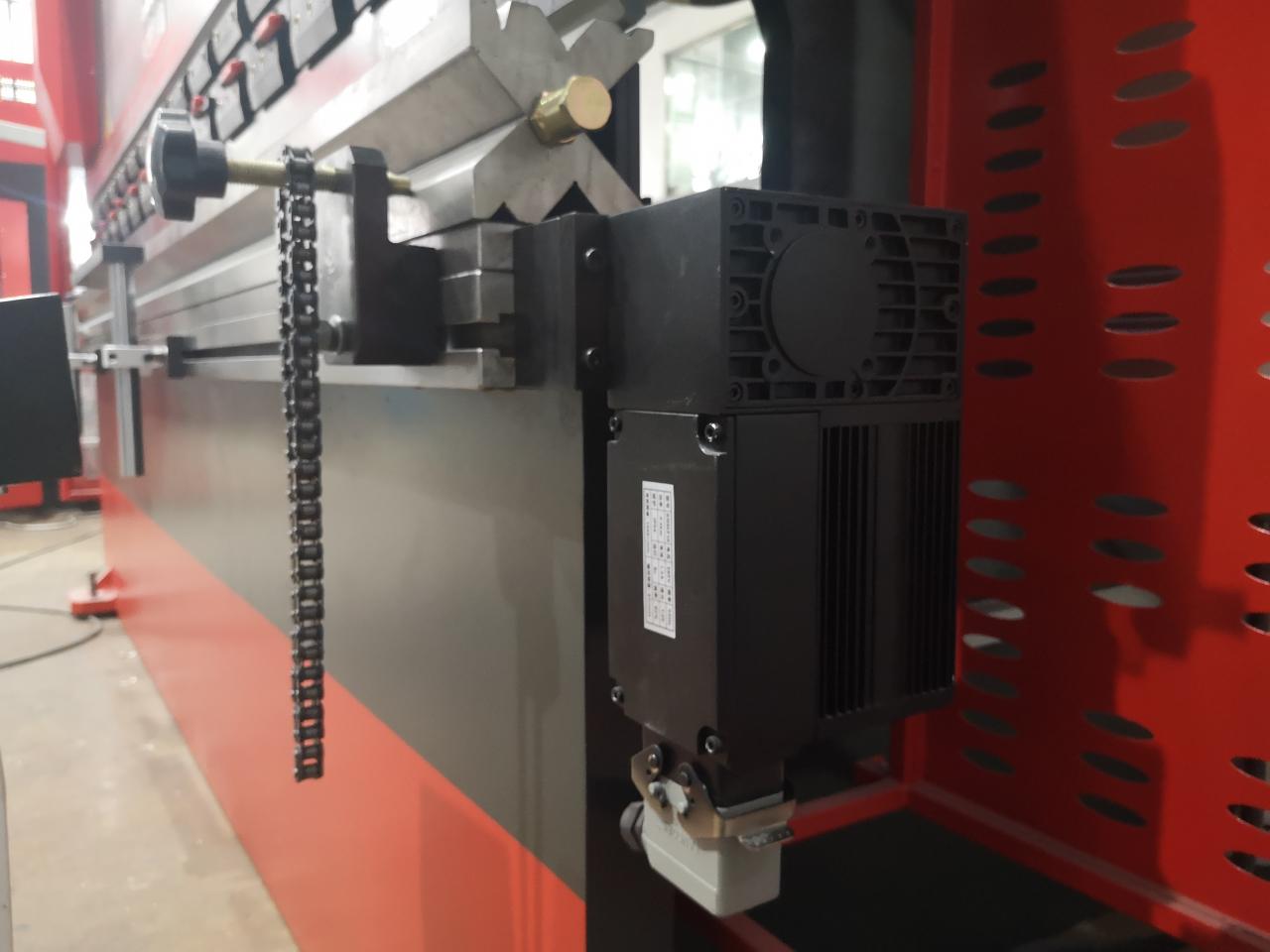

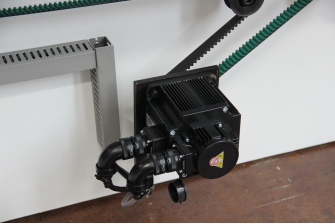

11. Servomootor
Servoajam X ja Y telgede positsioneerimine kiiruse ja täpsuse suurendamiseks.

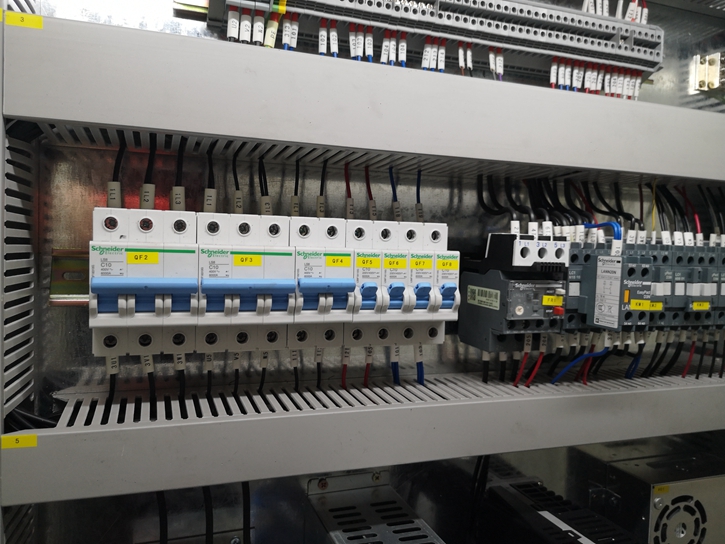

12. Peamised elektrikomponendid
Rahvusvaheliste kaubamärkide valik, stabiilne ja kauakestev jõudlus.

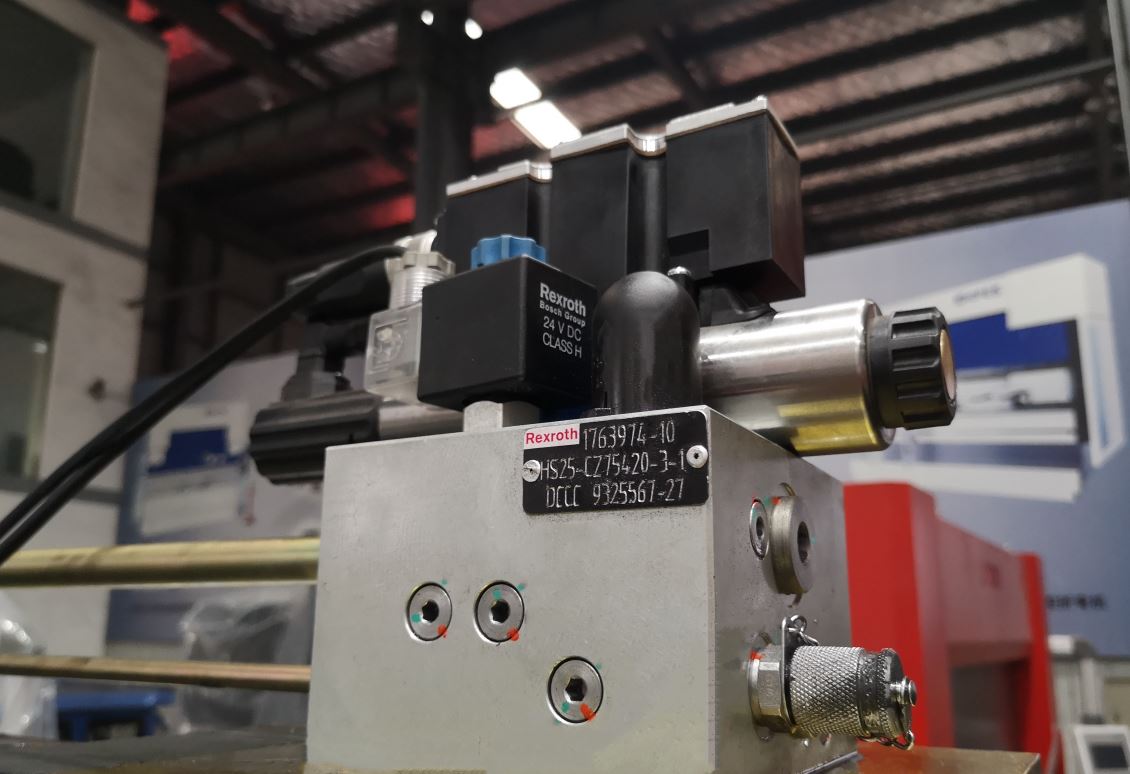

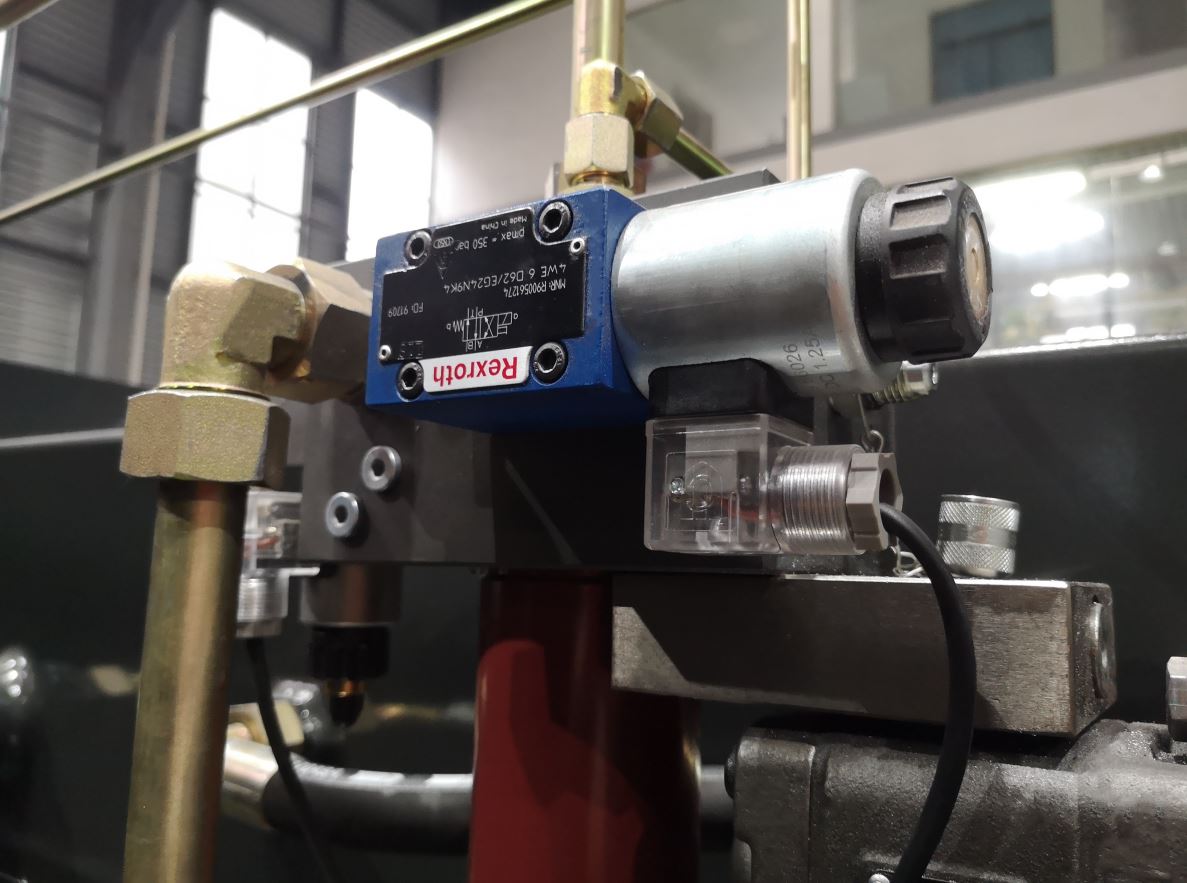

13. Hüdrauliline klapp
Rahvusvaheliste kaubamärkide valik, stabiilne ja kauakestev jõudlus.

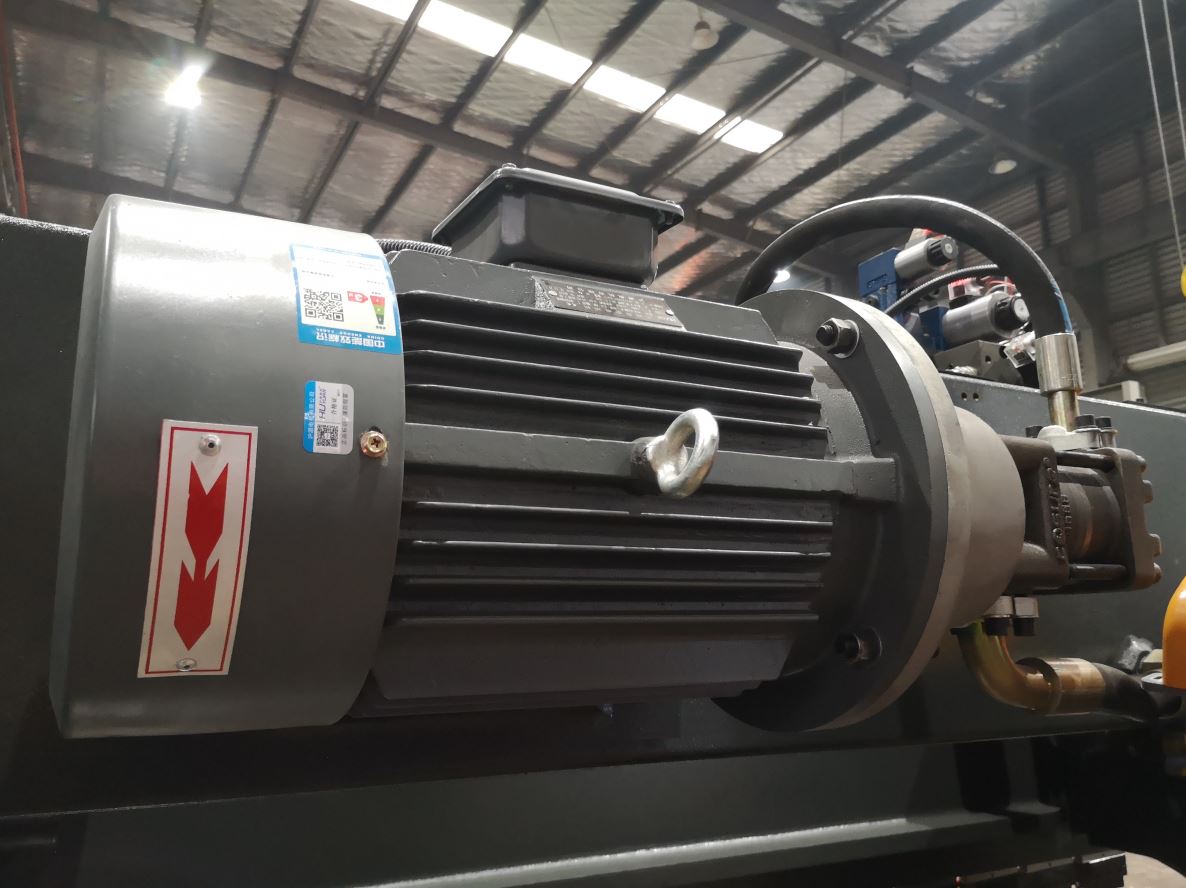

14. Põhimootor (Siemens Saksamaalt) Õlipump (Päikeseline Ameerikast)
Rahvusvaheliste kaubamärkide valik, stabiilne ja kauakestev jõudlus.

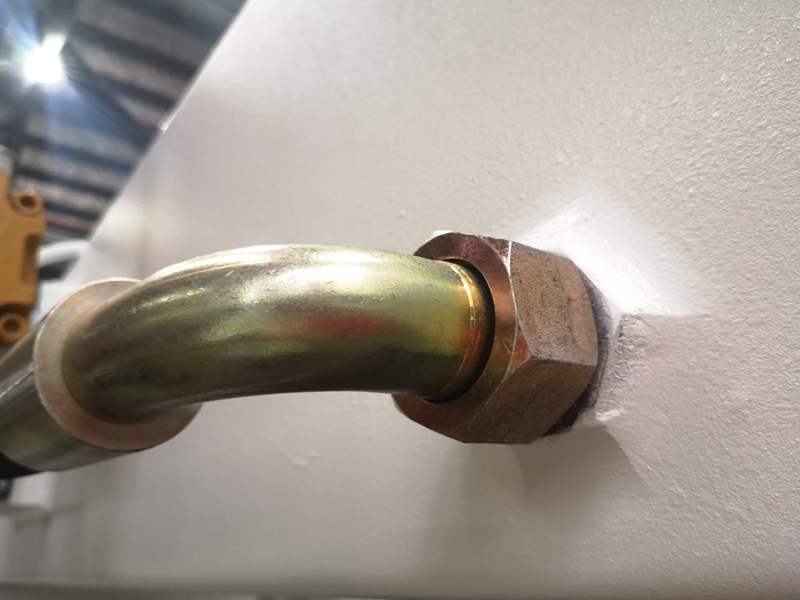

15. Toruühendus (EMB saksa keelest)
Õli lekke vältimiseks, lihtne parandada

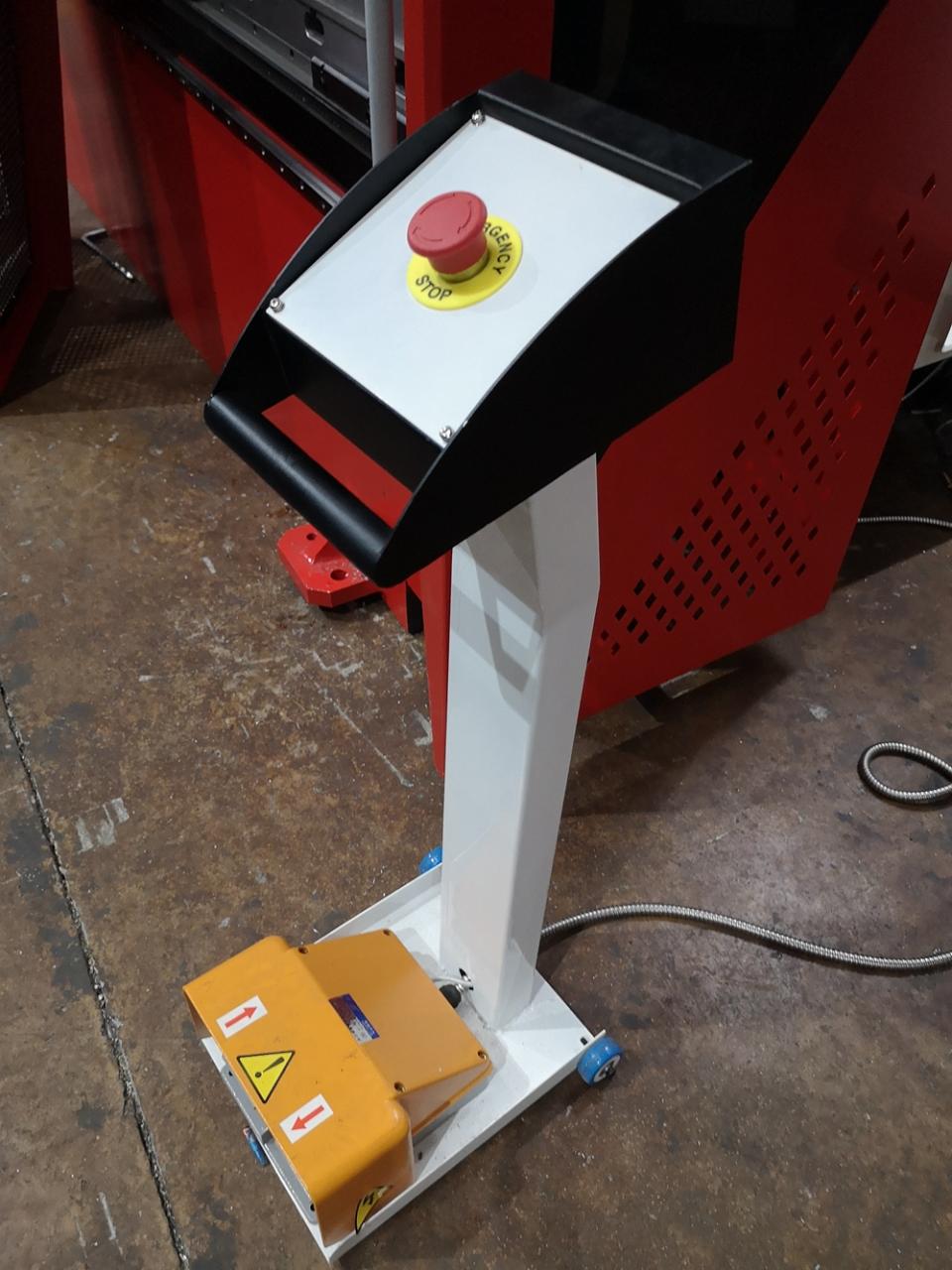

16. Jalglüliti elektrilised komponendid (Schneider Prantsusmaalt)

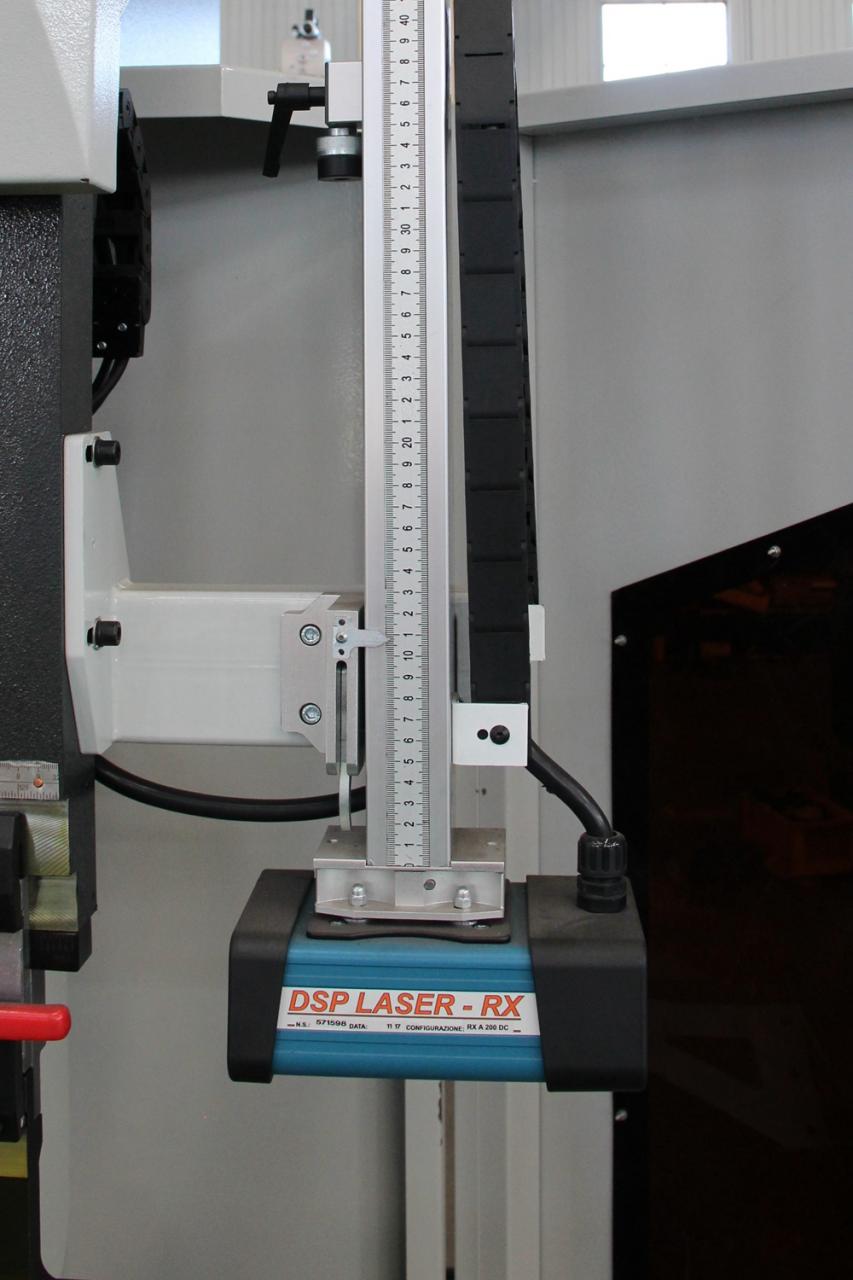

17. DSP Laser Safe (valikuline)
Tera peatub, kui laser tuvastab takistuse.

Tehnilised parameetrid

Mudel	Pooluste kaugus (mm)	Kurgu sügavus (mm)	Liuguri käik (mm)	Maksimaalne kõrgus (mm)	Võimsus (kw)	kaal (kg)	Mõõtmed (mm)
40T/2200	1850	230	80	320	4	2750	2200x1200x1900
40T/2500	1850	230	80	320	4	3000	2500x1200x1900
63T/2500	1900	250	100	320	5.5	4000	2500x1300x2210
63T/3200	2560	250	100	320	5.5	4800	3200x1300x2210
80T/2500	1990	300	100	320	7.5	5000	2500x1400x2300
80T/3200	2560	320	100	350	7.5	6000	3200x1500x2300
80T/4000	3200	320	100	350	7.5	7000	4000x1500x2400
100T/2500	1990	320	120	350	7.5	6000	2500x1600x2400
100T/3200	2600	320	120	400	7.5	6800	3200x1600x2600
100T/4000	3200	320	120	400	7.5	8000	4000x1600x2600
125T/3200	2600	320	120	400	7.5	7000	3200x1600x2600
125T/4000	3200	320	120	400	7.5	8500	4000x1600x2600
160T/3200	2580	320	120	460	11	10000	3200x1700x2700
160T/4000	2900	320	160	460	11	11000	4000x1700x2800
160T/5000	3900	320	160	460	11	13500	5000x1900x3100
160T/6000	4900	320	160	460	11	18500	6300x1900x3200
200T/3200	2480	320	200	460	11	11000	3200x1950x2800
200T/4000	2900	320	200	460	11	12500	4000x1950x2800
200T/5000	3900	320	200	460	11	14000	5000x1950x3000
200T/6000	4900	320	200	460	11	20000	6000x1950x3300
250T/3200	2450	400	250	590	18.5	18500	3250x2000x3200
250T/4000	2900	400	250	590	18.5	20000	4000x2000x3400
250T/5000	3900	400	250	590	18.5	23000	5000x2000x3400
250T/6000	4900	400	250	590	18.5	27000	6000x2000x3400
300T/3200	2450	400	250	590	22	20500	3200x2000x3450
300T/4000	2900	400	250	590	22	22000	4000x2000x3450
300T/5000	3900	400	250	590	22	25000	5000x2000x3450
300T/6000	4900	400	250	590	22	28000	6000x2000x3450
400T/3200	2400	400	250	590	30	22500	3200x2180x3400
400T/4000	2900	400	250	590	30	25000	4000x2180x3400
400T/5000	3900	400	250	590	30	29000	5000x2180x3500
400T/6000	4900	400	250	590	30	34000	6000x2180x3800
500T/5000	3900	400	250	590	45	42000	5050x3500x3700
500T/6000	4900	400	320	590	45	54000	6050x3500x3700
600T/4000	2900	400	320	590	55	44000	4050x4500x3700
600T/6000	4900	400	320	590	55	60000	6050x4500x3700

Üksikasjad

• Liuguri käik (mm): 120 mm
• Automaatne tase: Täisautomaatne
• Kurgu sügavus (mm): 320 mm
• Masina tüüp: sünkroniseeritud
• Töölaua pikkus (mm): 3200 mm
• Töölaua laius (mm): 150 mm
• Mõõdud: 3200x1600x2600mm
• Seisukord: Uus
• Materjal / töödeldud metall: messing / vask, roostevaba teras, SULAM, süsinikteras, alumiinium
• Automatiseerimine: automaatne
• Lisateenused: Lõppvormimine
• Aasta: 2020
• Kaal (KG): 7000
• Mootori võimsus (kw): 7,5 kw
• Peamised müügiargumendid: Multifunktsionaalne
• Garantii: 2 aastat
• Kohaldatavad tööstusharud: ehitusmaterjalide kauplused, masinate remonditöökojad, tootmistehas, toidu- ja joogitehas, trükikojad, ehitustööd , energeetika ja kaevandamine, toidu- ja joogipoed
• Showroom Asukoht: puudub
• Turundustüüp: uus toode 2020
• Masinatesti aruanne: kaasas
• Video väljaminev ülevaatus: tingimusel
• Põhikomponentide garantii: 1 aasta
• Põhikomponendid: laager, mootor, surveanum, mootor, muu
• Mudel: WE67K seeria-125T/3200
• Tooraine: lehtede / plaatide valtsimine
• Juhtimissüsteem: Delem DA66T
• Juhtteljed: Y1 Y2 X W-telje kroonimine
• Elektrilised komponendid: Schneider Prantsusmaalt
• Põhimootor: Siemens Saksamaalt
• Tarneaeg: 15 päeva
• Kasutamine: Metalllehtede painutamine
• Sertifikaat: CE ISO
