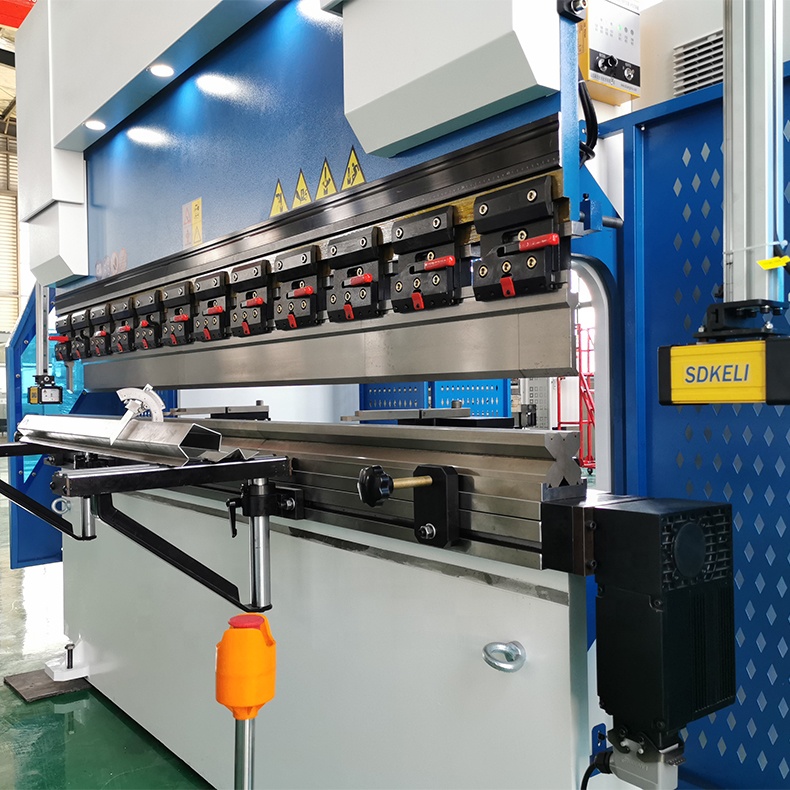

160t-4000 4-teljeline CNC hüdrauliline painutusmasin vajutage piduri

Toodete kirjeldus

Press Brake on uus CNC-painutusmasin, mille RAYMAX tõi turule 2020. aastal ja mis sobib tootjatele, kellel on kõrged täpsus- ja kulujõudlusnõuded. 4-teljeline CNC painutusmasin on mahult meie populaarseim mudel ja tõeline tööhobune, mis on valmistatud kvaliteetsetest osadest ja pakub tõsist töökindlust. Y1 & Y2 sünkroniseerimistehnoloogia tagab suure lähenemis-, kurvi- ja tagasisõidukiiruse. Selle paindepikkuse võimet ja rõhuvahemikku saab kohandada vastavalt erinevatele tootmisnõuetele.

Masina kere stabiilne ja vastupidav jõudlus

1, masina raami integreeritud keevitamine.

2, CNC kolmemõõtmelise töötluskeskuse poolt ühes protsessis moodustatud masinaraam, mis tagab iga paigalduspinna paralleelsuse ja vertikaalsuse.

3, sisemine pinge lamineerimine karastamise Shot blast eemaldada rooste ja roostevastase töötluse.

4, haavlipuhastus rooste eemaldamiseks ja roostevastane töötlus.

Teaduslik disain

1, Y1 ja Y2 telgede sünkroonne liikumine, mida juhib sõltumatu silinder.

2, Võimalus lisada konfiguratsioonile hilisemas etapis valikuid ja täiendusi.

Keskkonnasõbralik

Madal müra ootamise ajal ja kiire allalaadimine (alla 25 detsibelli), vajutamine ja tagasipöördumine, kuna rõhk hüdrosüsteemis on servo peamootori suletud ahela juhtimine. Servomootori kasutamisel on energiatarbimine 60% madalam kui tavalisel masinal.

Tehnilised parameetrid

Rohkemate masinamudelite saamiseks võtke meiega ühendust, me vastame teile ASAP!
Mudel	Poolakate kaugus (mm)	Kurgu sügavus (mm)	Liuguri löök (mm)	Max kõrgus (mm)	Võimsus (kw)	Kaal (kg)	Mõõtmed (mm)
63T/2500	1900	250	100	320	5.5	4000	2500x1300x2210
63T/3200	2560	250	100	320	5.5	4800	3200x1300x2210
80T/2500	1990	300	100	320	7.5	5000	2500x1400x2300
80T/3200	2560	320	100	350	7.5	6000	3200x1500x2300
80T/4000	3200	320	100	350	7.5	7000	4000x1500x2400
100T/2500	1990	320	120	350	7.5	6000	2500x1600x2400
100T/3200	2600	320	120	400	7.5	6800	3200x1600x2600
100T/4000	3200	320	120	400	7.5	8000	4000x1600x2600
125T/3200	2600	320	120	400	7.5	7000	3200x1600x2600
125T/4000	3200	320	120	400	7.5	8500	4000x1600x2600
160T/3200	2580	320	120	460	11	10000	3200x1700x2700
160T/4000	2900	320	160	460	11	11000	4000x1700x2800

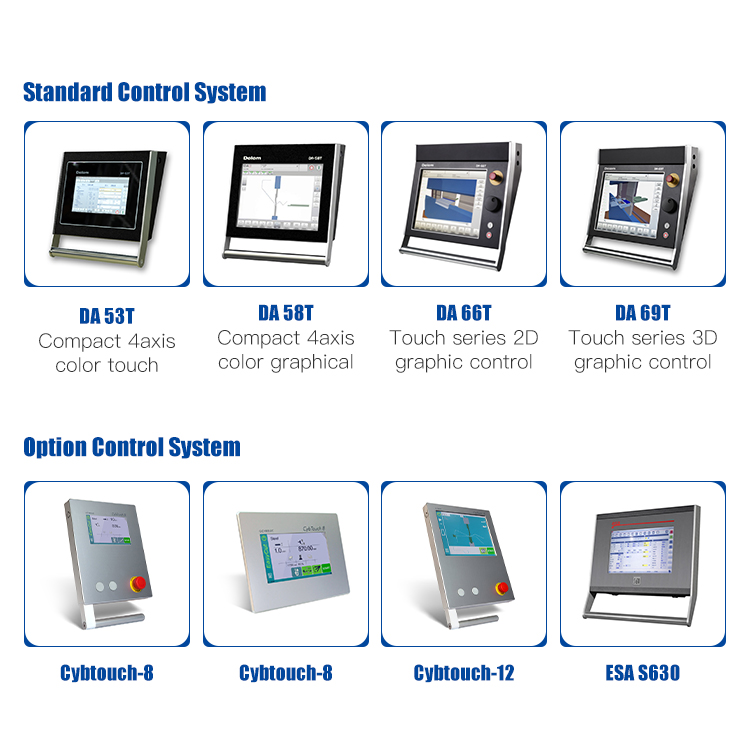

Kontrollsüsteem

Amuda CNC painutusmasinat saab varustada erinevate juhtimissüsteemidega. Meie tõhus gabariidisüsteem pakub meie klientidele erinevaid automatiseerimislahendusi.

Masina näidik

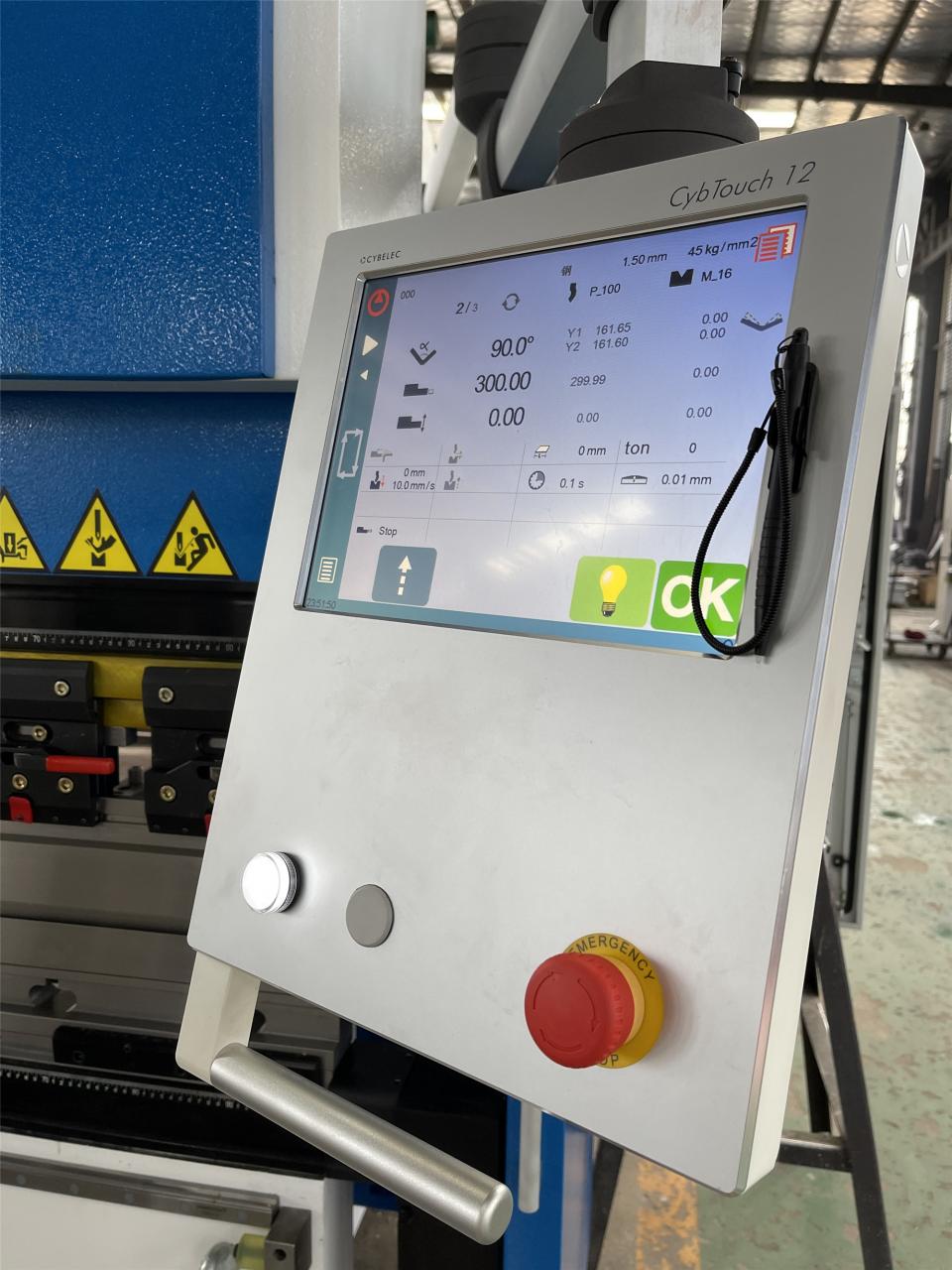

Cybtouch-12 kontrollerisüsteem

1. Juhib 4 telge.

2. Automaatne painde järjestamine (lisavarustus).

3. Paindevaru arvutamine.

4. Surve - kroonimise arvutus.

5. Modulaarsed tööriistad iga osa või painde jaoks.

6. Nurga- ja tagasimõõturi korrigeerimine.

7. Kaughooldus juhtmevaba ühenduse kaudu arvuti või sülearvutiga.

8. USB port mälupulgale andmete edastamiseks/varundamiseks.

Suure tõhususega töölaud

1, saate kasutada kogu painde pikkust, kuna puuduvad häirete kontuurid.

2, CNC kohandatud vorm

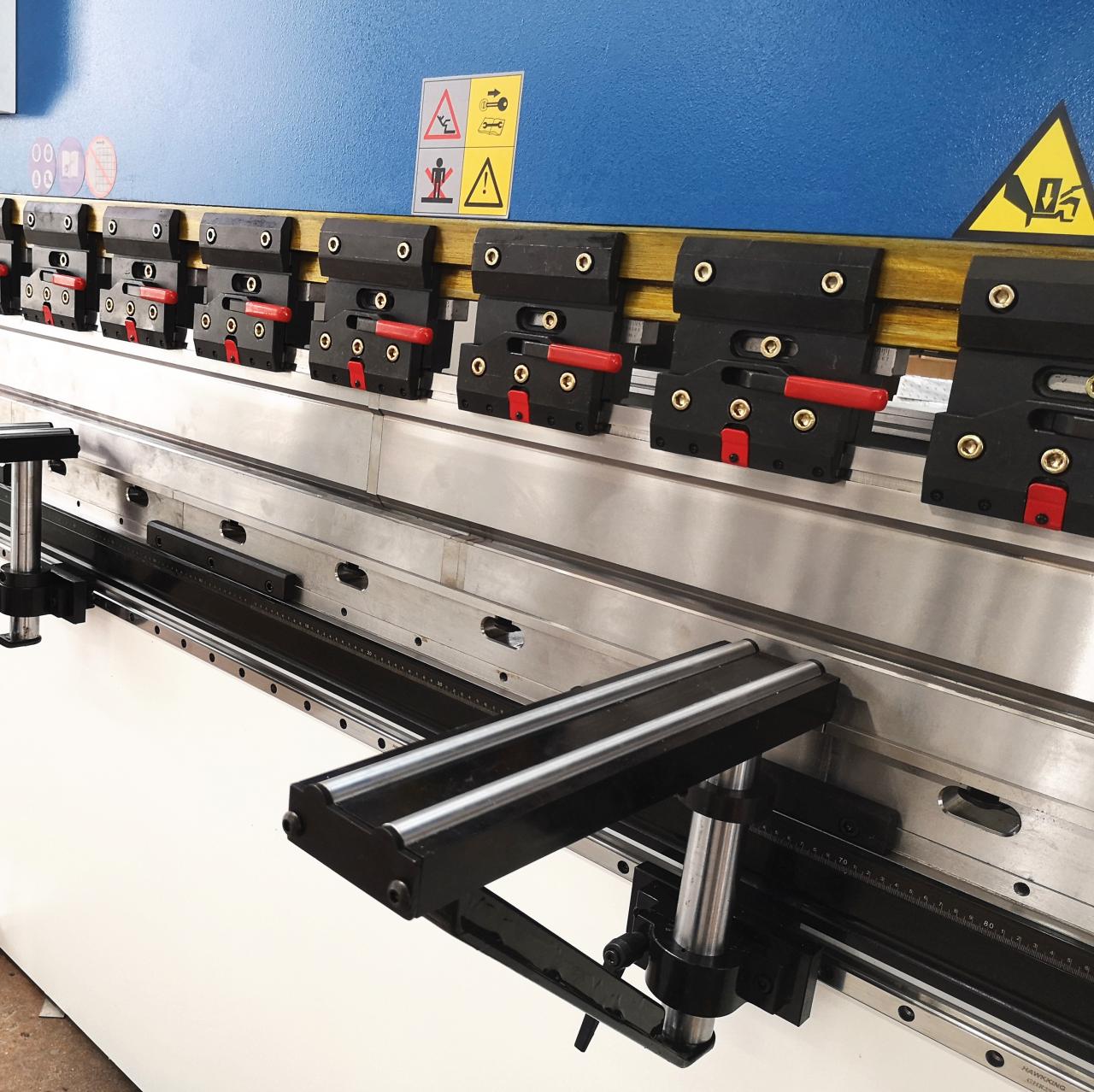

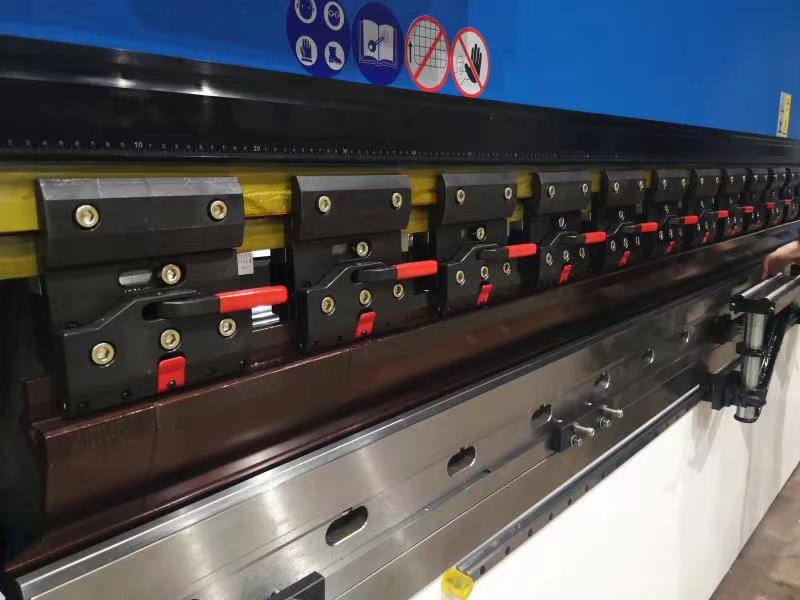

3, kiirklamber: tänu vertikaalsele seadistusele vahetatakse tööriist kiiresti, et lühendada seadistamisaega.

4, tugikäed: ergonoomilised tugiklambrid ja LED-i tööala valgustus muudavad teie töö lihtsamaks.

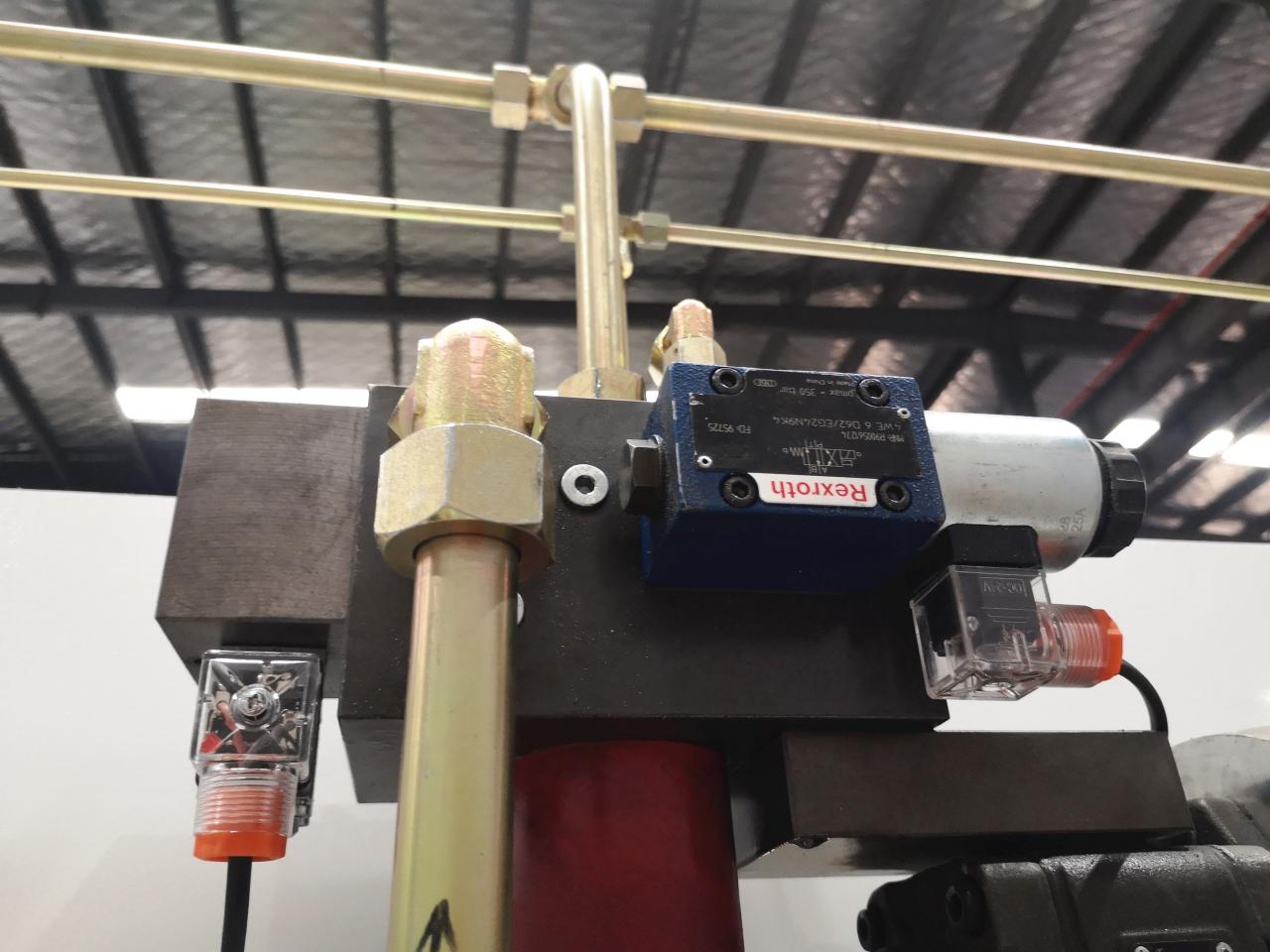

5. Hüdrauliline klapp (Rexroth Saksamaalt)

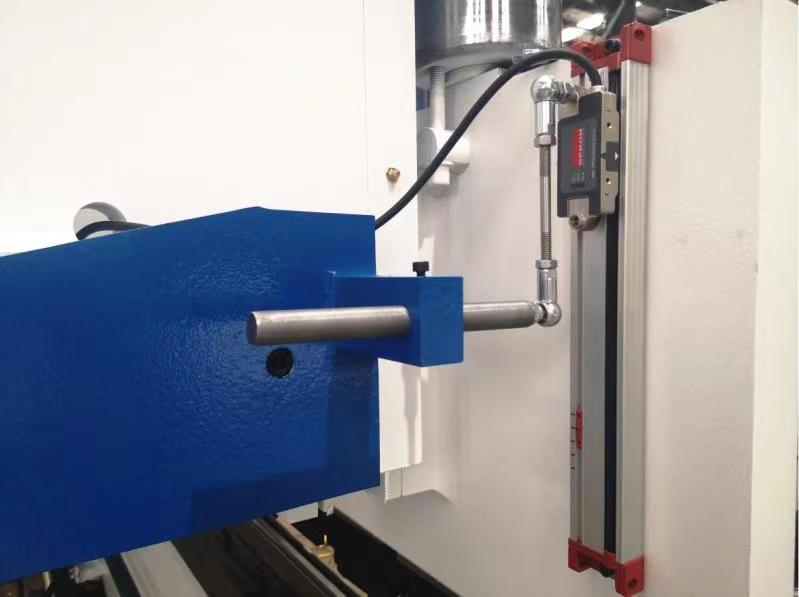

6, GIVI Resti joonlaud (Itaaliast): täpne positsioneerimiskäigu käik

7, automaatne kroonimissüsteem: täpsema paindenurga andmiseks

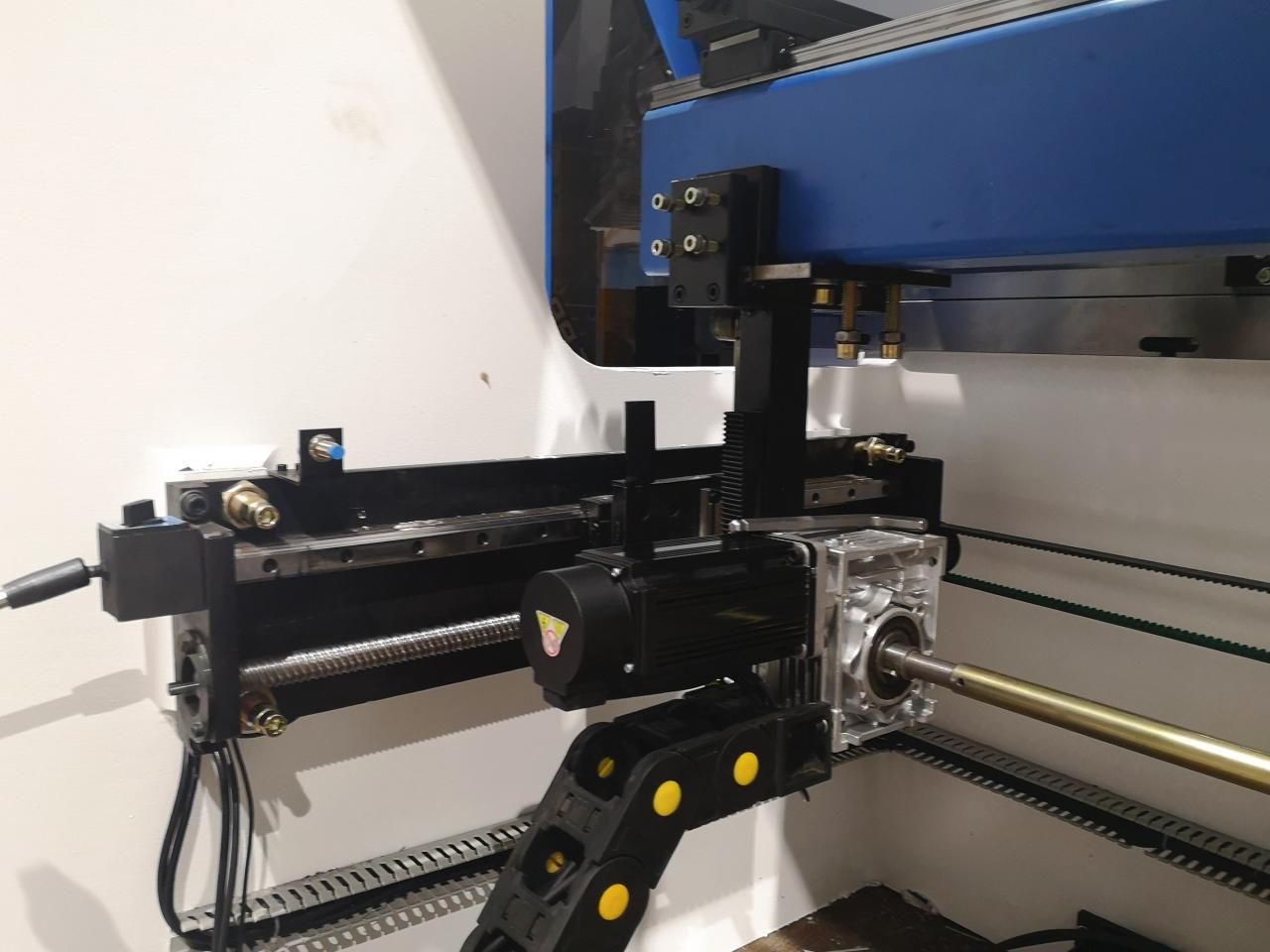

8, Laserikindel Tõhus ja võimas tagamõõtur

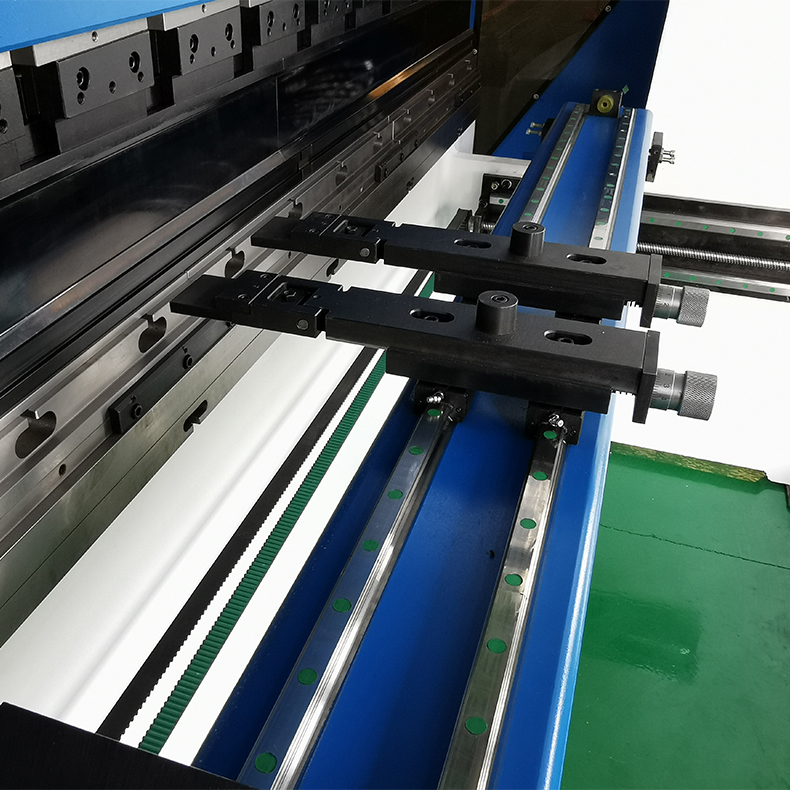

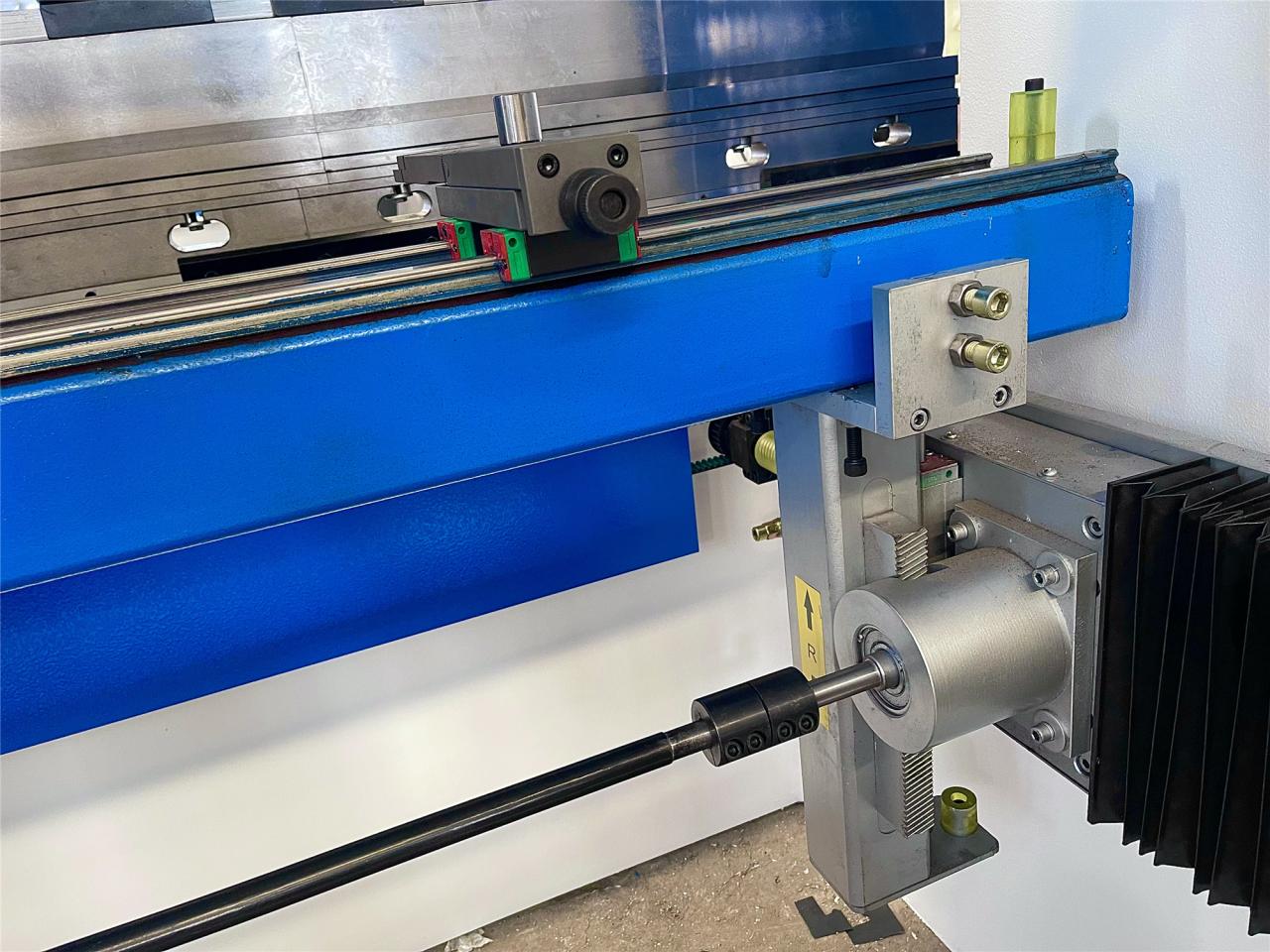

1, servomootori ajami tagasimõõtur: servoajami tagasimõõturi süsteem kiiruse ja energiasäästu suurendamiseks.

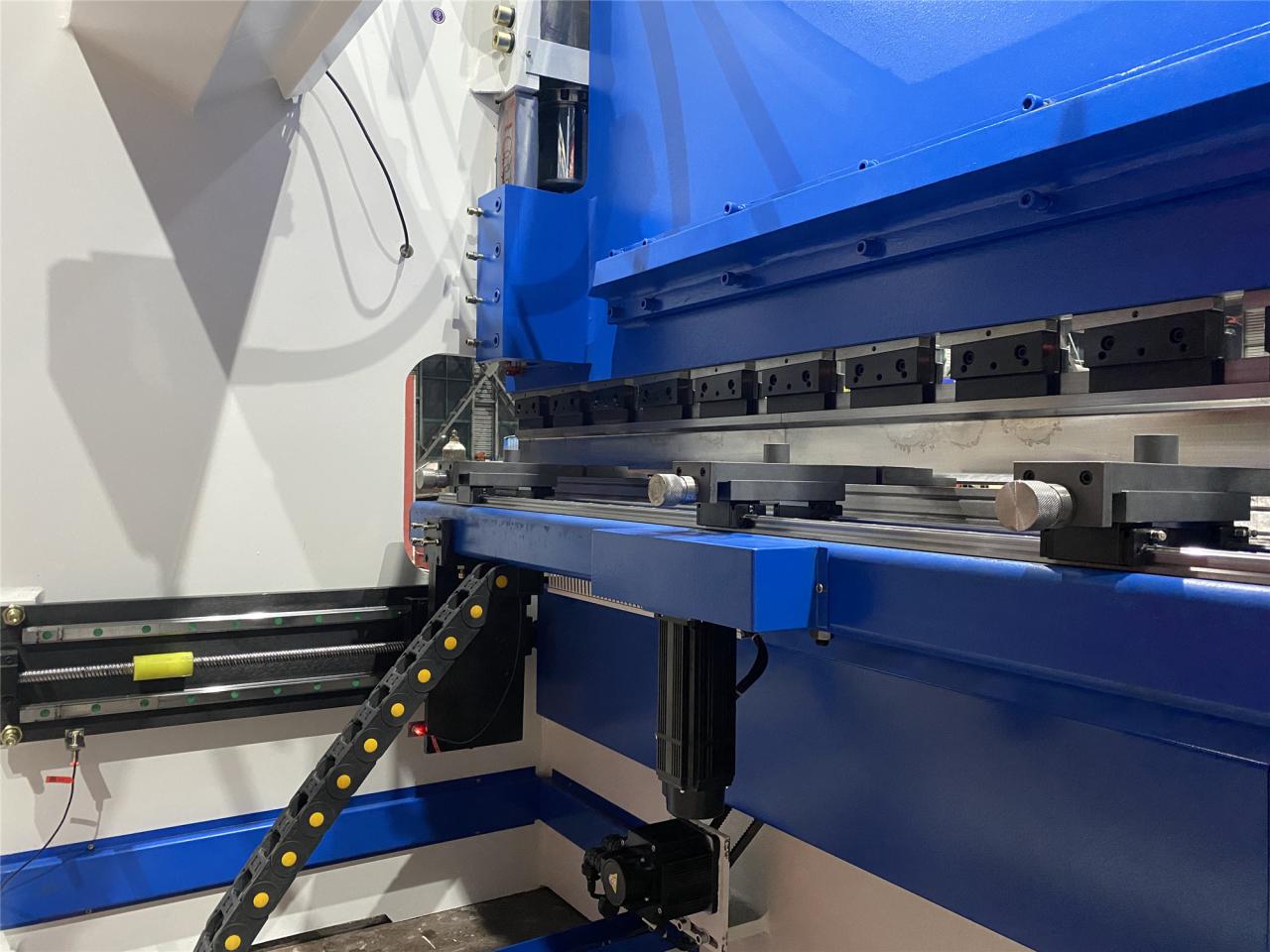

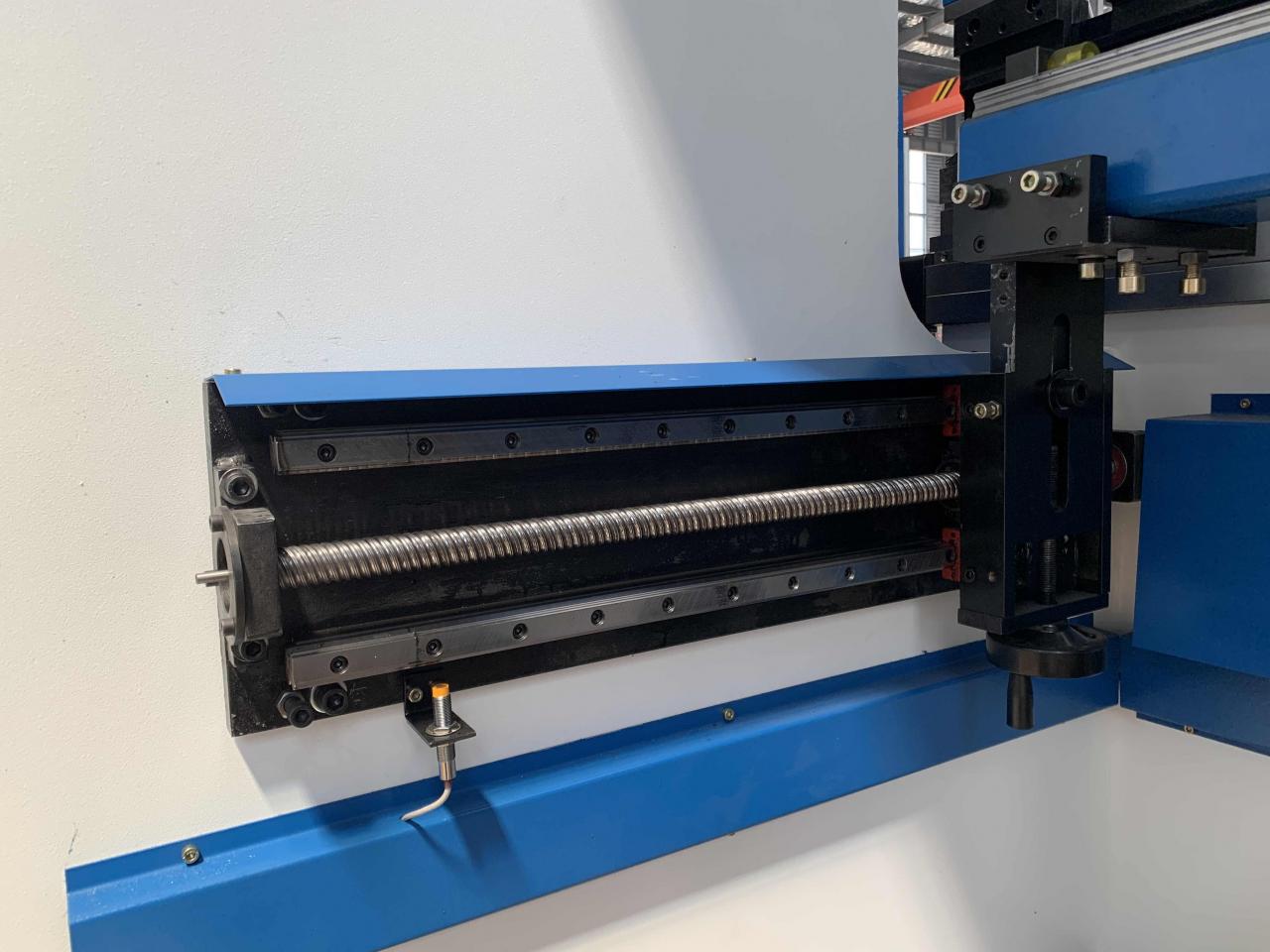

2, kuulkruvi ja lineaarjuhik Dünaamilised tagasimõõturid ja kiire telg tänu kuulkruvile ja lineaarsele juhikule.

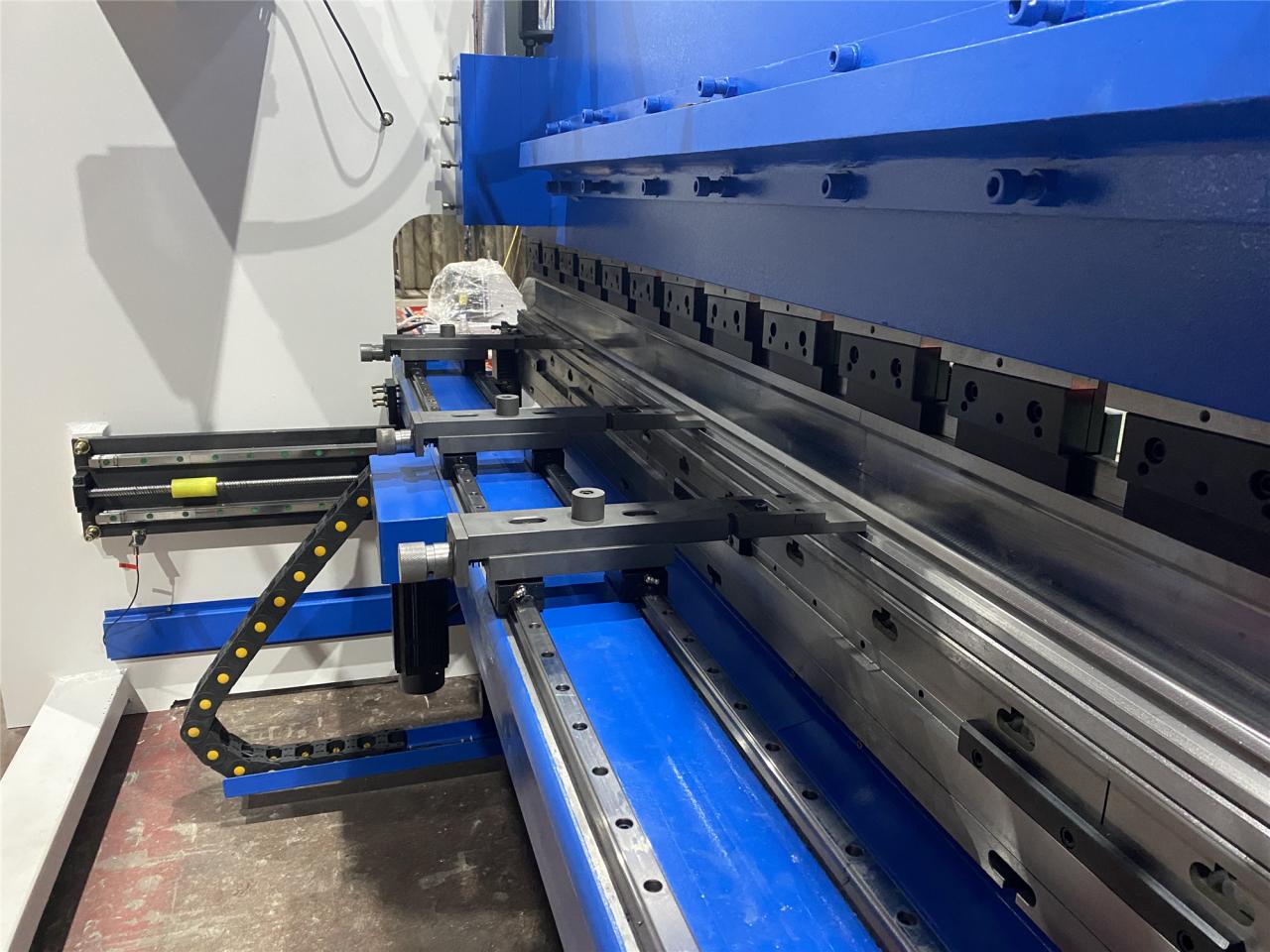

3, topelt lineaarsed juhikud ja integreeritud tugitala, et parandada sõrme liikumise täpsust.



Rahvusvaheline kaubamärk toetab

Põhikonfiguratsioon

Peamootor	Siemens, Saksamaa
Elektriseadmed	Schneider, Prantsusmaa
Hüdrauliline klapp	Rexroth, Saksamaa
Õlipump	Sunny, USA
Tihendusrõngas	EMB, Saksamaa
Kontroller	DELEM DA66T
Jalglüliti	Sanyuan HongKong
Silinder	Jining Taifeng, Shandong
Kuulkruvi ja lineaarne juhik	HIWIN, Taiwan
Servo juht	DELTA, Taiwan
Resti joonlaud	GIVI, Itaalia

Ohutus ja töökindlus

Kõik komponendid on sertifitseeritud vastavalt Euroopa standarditele, peamiselt Saksamaalt, USA-st, Hollandist, Itaaliast ja Šveitsist. Kõik konstruktsiooniosad on arvutatud lõplike elementide meetodil ja kasutatud on ainult kvaliteetset terast S275 ja S355 JR, nimelt J2 ( N).

Töölaua kaitse

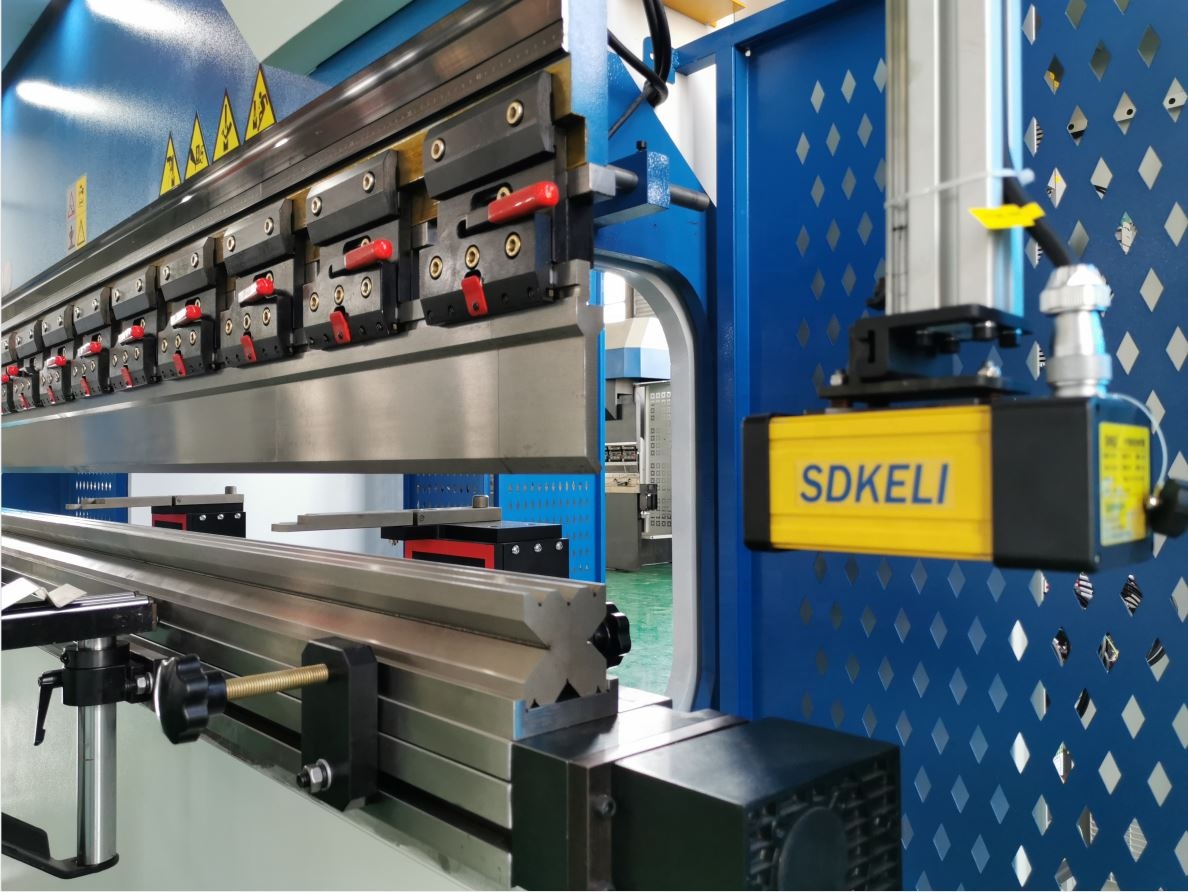

Laserikaitse: tera peatub, kui laser tuvastab takistuse.

Mehaaniline tagakülg

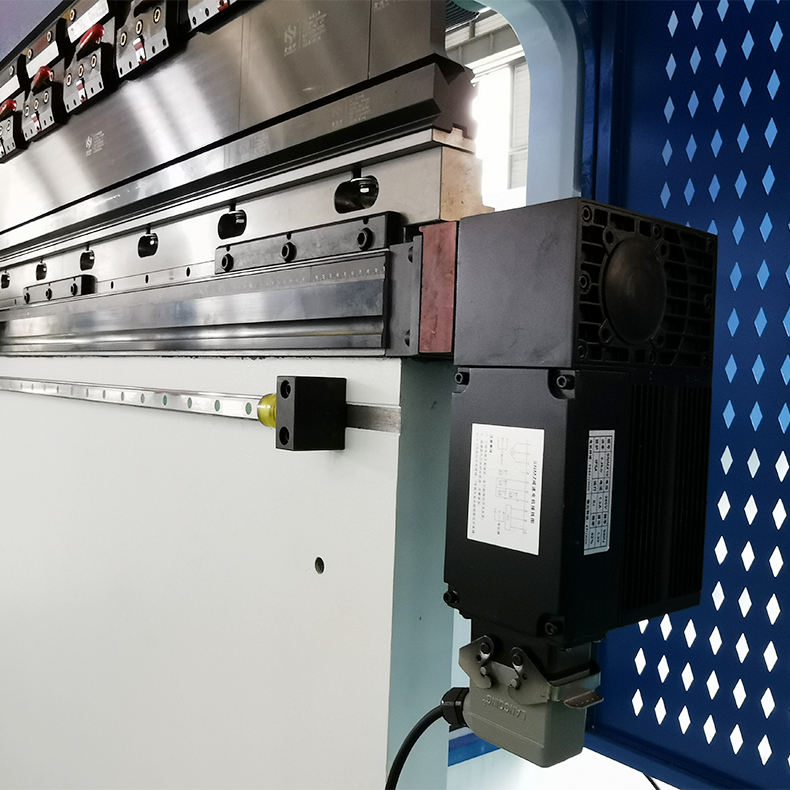

Valguskardina kaitse või punktikaitse või kaitsepiire, et hoiatada inimesi ohtlikest tööpiirkondadest.

Töölaua küljed

Turvatara, et vältida inimeste hooletut sisenemist.

Üksikasjad

• Liuguri käik (mm): 160 mm
• Automaatne tase: Täisautomaatne
• Kurgu sügavus (mm): 320 mm
• Masina tüüp: sünkroniseeritud
• Töölaua pikkus (mm): 4000
• Töölaua laius (mm): 140 mm
• Mõõdud: 4000 x 1700 x 2800 mm
• Seisukord: Uus
• Päritolukoht: Anhui, Hiina
• Materjal / töödeldud metall: messing / vask, roostevaba teras, SULAM, süsinikteras, alumiinium
• Automatiseerimine: automaatne
• Lisateenused: mehaaniline töötlemine
• Aasta: 2022
• Kaal (KG): 11000
• Mootori võimsus (kw): 11 kw
• Peamised müügiargumendid: konkurentsivõimeline hind
• Garantii: 2 aastat
• Kohaldatavad tööstusharud: hotellid, rõivapoed, ehitusmaterjalide kauplused, masinate remonditöökojad, tootmistehas, toidu- ja joogitehas, talud, restoranid, kodukasutus, jaemüük, toidupood, trükikojad, ehitustööd , energeetika ja kaevandamine, toidu- ja joogipoed , Reklaamifirma
• Showroom Asukoht: Kanada, Venemaa
• Turundustüüp: uus toode 2022
• Masinatesti aruanne: kaasas
• Video väljaminev ülevaatus: tingimusel
• Põhikomponentide garantii: 2 aastat
• Põhikomponendid: laager, mootor, pump, käik, PLC, surveanum, mootor
• Juhtimissüsteem: DELEM CT8
• Mudel: 160T-4000
• Elektrilised komponendid: Schneider Prantsusmaalt
• Värv: kohandatud
• Kasutamine: Metalllehtede painutamine
• Juhtteljed: 4 1
• Sertifikaat: CE ISO SONCAP
• Põhimootor: Siemens Saksamaalt
• Tarneaeg: 30 päeva
• Pakutav müügijärgne teenindus: tasuta varuosad, kohapealne paigaldus, kasutuselevõtt ja koolitus
