CNC-lehtmetallkiudlaseriga lõikamismasin

Tootekirjeldus

Kiudlaserlõikusmasin on suure jõudlusega põrutuskindel pukk-tüüpi laser, mis on ehitatud tööstuslikuks kasutamiseks. Disain sisaldab kogu masinat hõlmavat jahutus-, määrde- ja tolmukogumissüsteemi, mis tagab vastupidavuse ja pikaealisuse. Automaatne kõrguse reguleerimine hoiab fookuskauguse konstantsena, tagades kvaliteetsed tulemused.

Kiudlaserlõikusmasin on suure jõudlusega põrutuskindel pukk-tüüpi laser, mis on ehitatud tööstuslikuks kasutamiseks. Disain sisaldab kogu masinat hõlmavat jahutus-, määrde- ja tolmukogumissüsteemi, mis tagab vastupidavuse ja pikaealisuse. Automaatne kõrguse reguleerimine hoiab fookuskauguse konstantsena, tagades kvaliteetsed tulemused.

Funktsioonid

# Raycus lasergeneraator

# Shanghai Cypcut süsteem

# Yaskawa servomootor

# Autofookuse süsteem

# Šveitsi Raytoolsi laserpea

# wifi kaugjuhtimispult

# Schneideri elektriseadmed

# Punase tule positsioneerimine

# Ruuttoru keevitatud voodi

# HIWIN raudtee

# Saksa riiul

# Kõrge pehme kulumiskindel pukseerimisnöör

# DLY veejahuti 1,5-2P, kahekordne temperatuur ja topeltjuhtimine

# Väga painduv, kiire ja kulumiskindel kaabel

# Jäätmekogumissüsteem

# Automaatne tolmueemaldussüsteem

Raami struktuur

Tugev plaatkeevitus ja karastatud raske masina korpus, metalllehtede lõikamiseks.

Pukk:

Alumiiniumisulamist survevalu, integreeritud kastmistala. Sellel on kerge ja stabiilne struktuur, energiasäästlikkus, kerge kaal, väike inerts ja hea dünaamiline jõudlus.

Laserpea

Raytoolsi kiudlaserlõikepea, millel on kokkupõrkevastane funktsioon, hästi tihendatud, kõrgsurvekindel, automaatne jälgimissüsteem ning kokkupõrke- ja seiskamissüsteem, võivad kaitsta head lõikekvaliteeti ja pikendada objektiivi eluiga.

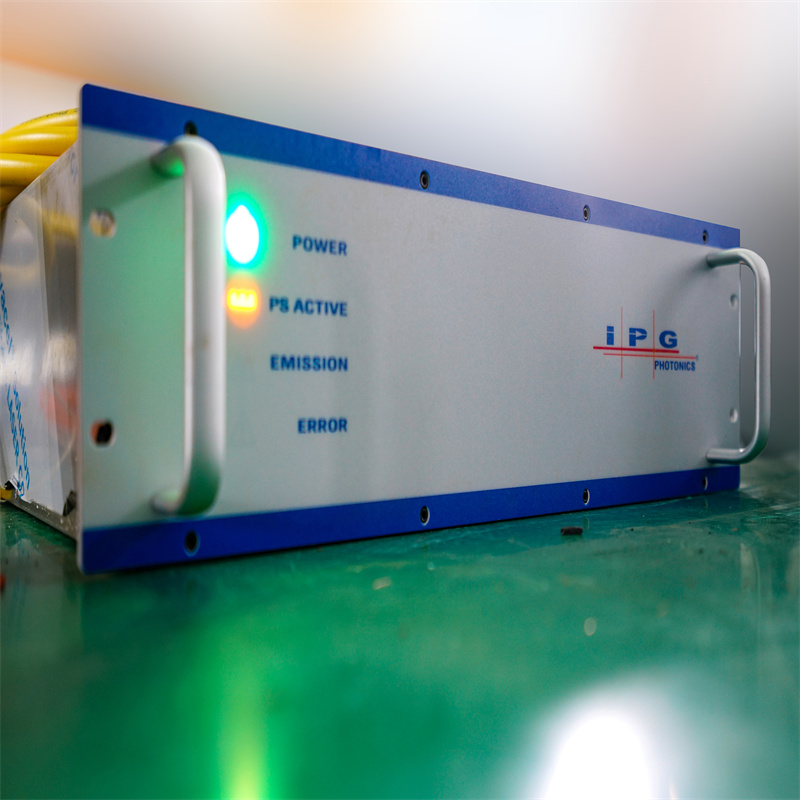

Lasergeneraator

Fiber Laser Source, kasutatud IPG, Raycus või MAX laser, parema jõudluse, ülimadala mürataseme, kõrge stabiilsuse ja ülipika elueaga 100 000 tundi.

Kontroller

Juhtpaneel, saate siin kujundada soovitud mustrid. Või saate mustreid importida USB-mälupulga kaudu. Varustage Cypcut või NC-Studio (Weihong) juhtimissüsteemiga, Hiina tippbrändid. Integreeritud spetsiaalne funktsioonimoodul laserlõikuse juhtimiseks, võimas, hea inimese ja masina liides ning lihtne käsitsemine. Käepideme juhtimine, lihtne kasutada. Saate masinat juhtida 40 m raadiuses.

Mootor ja juht

Jaapani Yaskawa kaubamärk. Panasonicu jms kaubamärgid valikuliselt.

Parameeter
Lasermasina lõikeala	3000x1500mm (saab kohandada ka muud suurust, näiteks 6000x1500mm)
Lasergeneraator	Raycus 1000W
Laserlaine pikkus	1064 nm
Edastussüsteem	Hammasrattad
X-, Y-telje asukoha täpsus	±0,01 mm
X-, Y-telje kordusasukoha täpsus	±0,01 mm
X, Y MAX liikumiskiirus	30m/min
Lõikepaksus	Erinevad materjalid on erinevad

Rakendus

Saadaval selliste metalllehtede nagu roostevaba teras, süsinikteras, vask, messing, legeerteras, alumiinium, kuld, hõbe, titaan ja nii edasi lõikamiseks. CNC kiudlaserlõikemasinad metallist

Laialdaselt kasutatav lehtmetalli töötlemisel, laevaehituses, autodes, raudteetranspordis, põllumajandusmasinate, reklaamtahvlite, köögiriistade, masinate, liftide ja nii edasi.

Üksikasjad

• Kasutusala: LASERLÕIKAMINE
• Kohaldatav materjal: metall
• Seisukord: Uus
• Laseri tüüp: kiudlaser
• Lõikeala: 1500*3000mm
• Lõikekiirus: 1-30m/min
• Toetatud graafikavorming: AI, PLT, DXF, BMP, Dst, Dwg, LAS, DXP
• Lõikepaksus: 1500*3000mm
• CNC või mitte: jah
• Jahutusrežiim: VEEJAHUTUS
• Juhttarkvara: Cypcut
• Laserallika kaubamärk: RAYCUS
• Laserpea Kaubamärk: Raytools
• Servomootori kaubamärk: Yaskawa
• Juhtrööpa Kaubamärk: HIWIN
• Juhtimissüsteemi kaubamärk: Cypcut
• Kaal (KG): 3340 KG
• Peamised müügiargumendid: automaatne
• Optiline objektiiv Kaubamärk: II-VI
• Garantii: 3 aastat
• Kohaldatavad tööstusharud: hotellid, rõivapoed, ehitusmaterjalide kauplused, tootmistehased, masinate remonditöökojad, toidu- ja joogitehased, talud, restoranid, kodukasutus, jaemüük, toidupood, trükikojad, ehitustööd , energeetika ja kaevandamine, toidu- ja joogipoed , Reklaamifirma
• Masinatesti aruanne: kaasas
• Video väljaminev ülevaatus: tingimusel
• Põhikomponentide garantii: 3 aastat
• Põhikomponendid: surveanum, mootor, laager, käik, pump, käigukast, mootor, PLC
• Töörežiim: pidev laine
• Konfiguratsioon: 3-teljeline
• Käsitsetavad tooted: Lehtmetall
• Funktsioon: vesijahutusega
• Laseri pea: Raytools
• Laseri allikas: Raycus Laser Source
• Sõidusüsteem: Japan Servo System
• Ühilduv tarkvara: AutoCAD
• Pinge: 380V 50 HZ
• Abiseadmed: Auto Partitioned Exhausted System
• Jahutussüsteem: vesijahuti
• Järgmine süsteem: Kaasas
• Laseri lainepikkus: 1060nm-1080nm
• Lasertoru: Raycus Fiber Laser
