63 tonni metallist terasplekist plaadi painutusmasin CNC hüdrauliline presspidur metallitöötlemiseks

Tootekirjeldus

Toote tüüp: CNC 63T/2500 CNC terasplaadi täiskaanega hüdrauliline presspidur

Painutusmaterjal: metall/roostevaba teras/süsinikteras/alumiinium

Taustavahemik: 500-800

Painde täpsus: -0,01

Ohutusstandard: Euroopa CE/Lõuna-Ameerika

Juhtteljed: Y1 Y2 X Z1 Z2 R, V-telg kroon

Kontroller: Delem DA66T

Müügijärgne: teenindusinsenerid on saadaval masinate hooldamiseks välismaal

Põhijooned

1. Masina korpus on keevitatud ja üldiselt töödeldud struktuuris ning ANSYS lõplike elementide analüüsi tarkvara rakendatakse masina kere põhiosadele analüüsimiseks, mis on taganud masina töökindluse ja kogu masina täpsuse.

2. Numbrijuhtimissüsteem võtab kasutusele Hollandi DELEMi, Šveitsi CYBELECi või Itaalia ESA ettevõtted jne. suudab saavutada paindenurga graafilise programmeerimise, nurga muutmise kompenseerimise, automaatse arvutamise ja paindesurve reguleerimise, töölaua moonutuse kompensatsiooni automaatse arvutamise, tooriku pikkuse pikendamise, paindesurve talla vajutamisel, avatud kauguse ja automaatse väljatõmbamise funktsioonid tagumisest korgist jne.

3. Täiesti EL-i sujuvam disain, monoblokk keevitusrobotite ja -seadmete abil ning stressi leevendamise protsess lõõmutamise teel Võtta kasutusele integreeritud hüdrosüsteem, töökindlam ja hõlpsamini hooldatav. ja Saksamaalt Bosch-Rexrothi hüdrosüsteem.

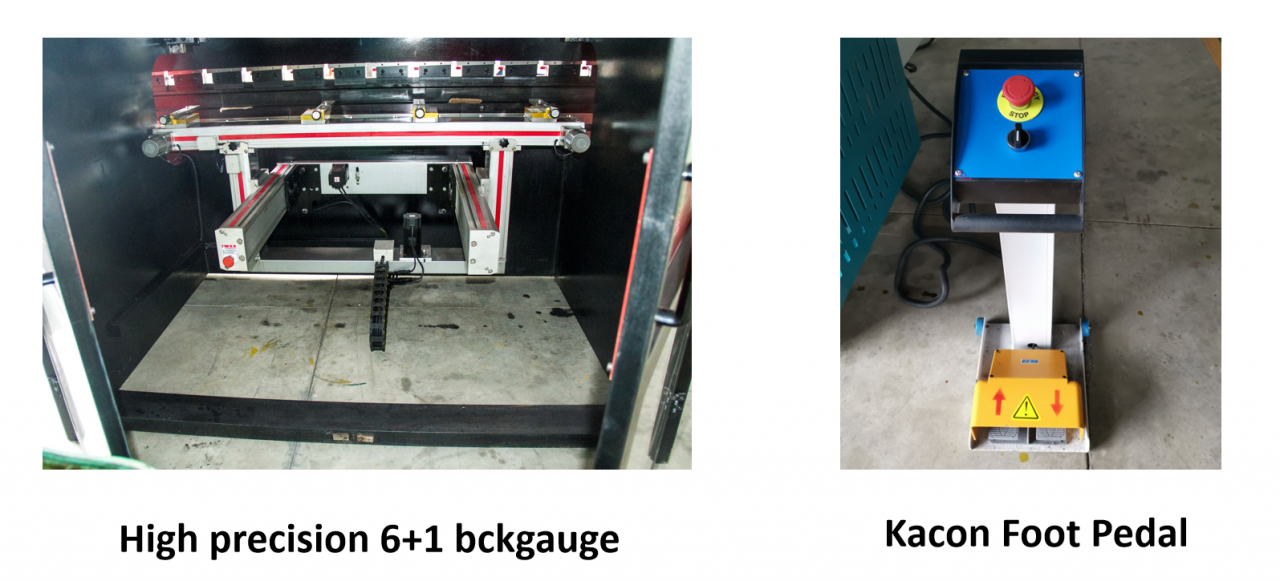

4. Elektrohüdrauliline servo CNC, Y1, Y2, õlisilindri käigu jaoks X, R, Z1, Z2 tagamõõturi jaoks, V kompenseerimiseks. 6 1 telg Tagamõõturi käiku ja kaugust reguleerib mootor ja see on käsitsi hästi reguleeritav, reguleerimist kuvab DA66T.

5. Tolli, ühe režiimiga, mis on ette nähtud masina jaoks ning tagurdamise ja hoolduse aega saab juhtida ajareleede abil. Ohutu piirdeaed ja elektriline blokeering on masinale mõeldud tööohutuse tagamiseks

Täpsem kirjeldus

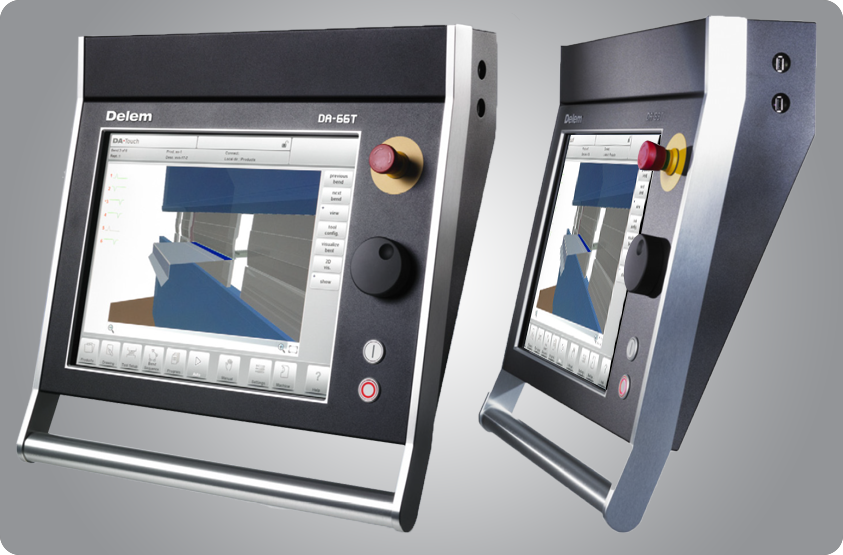

DA66T omadused

• 2D graafiline puutetundliku ekraani programmeerimisrežiim
• 3D visualiseerimine simulatsioonis ja tootmises
• 17" kõrglahutusega värviline TFT
• Täielik Windowsi rakenduste komplekt
• Delem Modusyse ühilduvus (mooduli skaleeritavus ja kohanemisvõime)
• USB, välisseadmete liides
• Avatud süsteemi arhitektuur
• Anduri painutus- ja korrigeerimisliides

Tehnilised parameetrid

Mudel	Painde pikkus	Poolakate kaugus	Kurgu sügavus	Liugur reisimine	Peamootor	Mõõtmed
63T/2500	2500 mm	1900 mm	350 mm	150 mm	7,5kw	3100*1450*2050
80T/3200	3200 mm	2600 mm	350 mm	200 mm	7,5kw	3500*1550*2100
100T/3200	3200 mm	2600 mm	400 mm	200 mm	7,5kw	3500*1580*2400
160T/3200	3200 mm	2600 mm	400 mm	200 mm	11kw	3500*1650*2500
200T/3200	3200 mm	260 mm	400 mm	200 mm	11kw	3500*1680*2550

Teenuse "212" standardimine

1. vastus 2 tunni jooksul
2. pakkuda lahendust 1 päevaga
3. lahendage kaebus 2 päevaga

Paigaldusteenus

Paigaldusteenused on saadaval kõigi masinatega. Saadame tehniku kliendi tehasesse masinate paigaldamiseks ja eeltöötlemiseks. (Kliendid peavad maksma ainult lennupileti ja hotelli eest)

Koolitusteenus

Meie tehnik on teie tehases saadaval ja pakub väljaõpet meie masinate kasutamiseks. Samuti võite saata oma tehniku meie ettevõttesse masinate käsitsemist õppima.

Üksikasjad

• Liuguri käik (mm): 150 mm
• Automaatne tase: Täisautomaatne
• Kurgu sügavus (mm): 350 mm
• Masina tüüp: sünkroniseeritud
• Töölaua pikkus (mm): 2500 mm
• Töölaua laius (mm): 160 mm
• Mõõtmed: 3100*1450*2050
• Seisukord: Uus
• Materjal / töödeldud metall: messing / vask, roostevaba teras, SULAM, süsinikteras, alumiinium
• Automatiseerimine: automaatne
• Lisateenused: mehaaniline töötlemine
• Aasta: uus
• Kaal (KG): 6800
• Mootori võimsus (kw): 7,5 kw
• Peamised müügiargumendid: suur täpsus
• Garantii: 2 aastat
• Kohaldatavad tööstusharud: ehitusmaterjalide kauplused, masinate remonditöökojad, tehas, jaemüük, ehitustööd , energeetika ja kaevandus, reklaamiettevõte
• Pakutav müügijärgne teenindus: tasuta varuosad, kohapealne paigaldus, kasutuselevõtt ja väljaõpe, kohapealne hooldus- ja remonditeenus, video tehniline tugi, veebitugi
• Garantiijärgne teenindus: video tehniline tugi, võrgutugi, varuosad, kohapealne hooldus- ja remonditeenus
• Nimirõhk (kN): 630 kN
• Sertifikaat: CE ja ISO
• Nimi: Hüdrauliline Press Brake
• Materjal: vaimne
• Juhtimissüsteem: DA-66T Delem

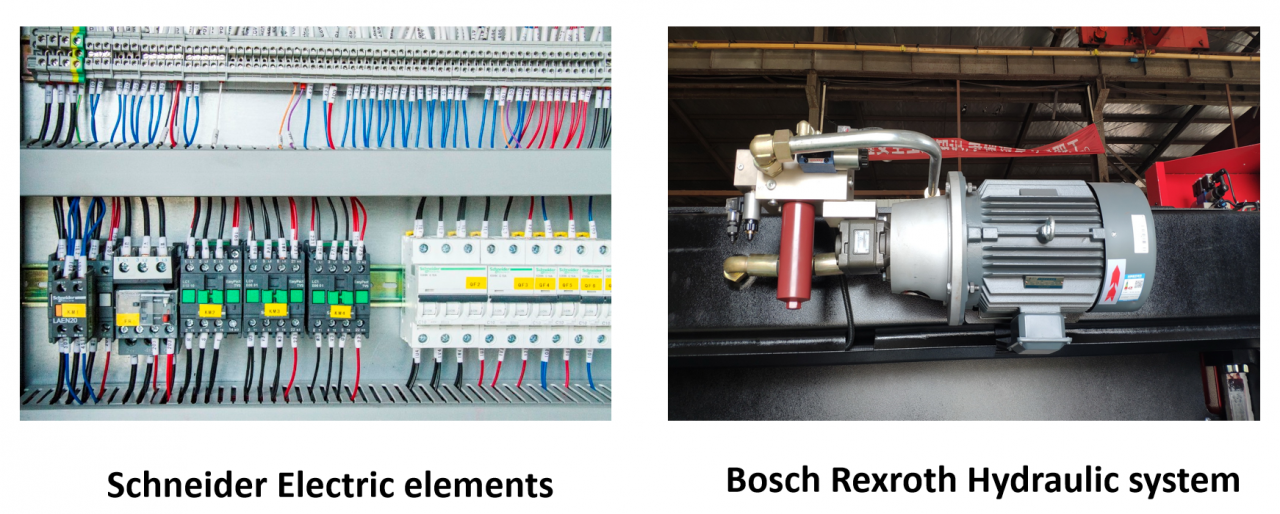

• Hüdraulikasüsteem: Bosch Rexroth Saksamaa

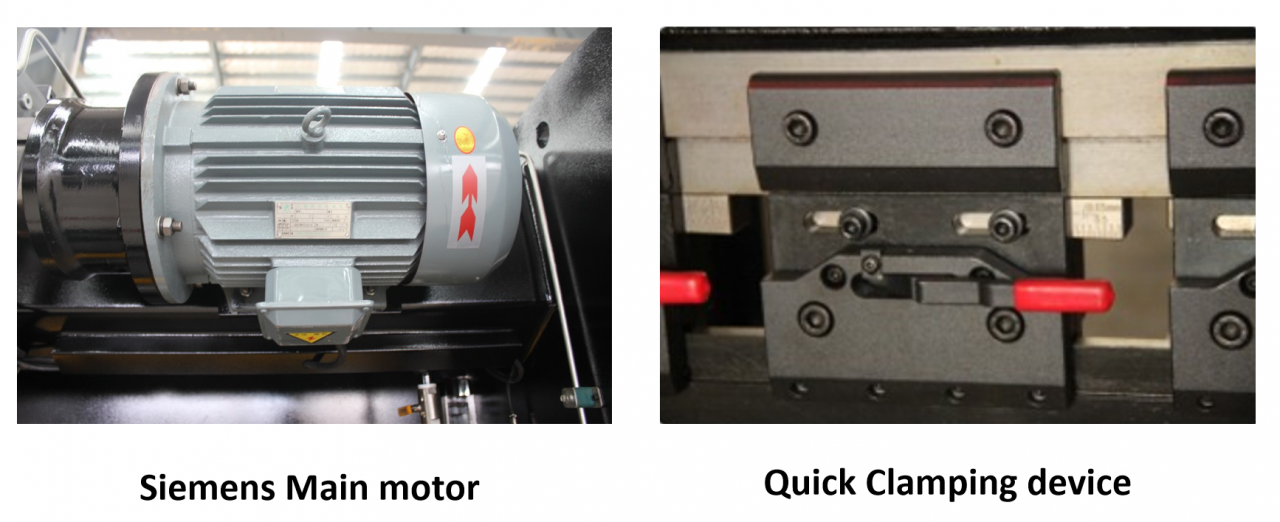

• Peamootor: Siemens Saksamaa
• Kuulkruvi/ Voodrijuhik: HIWIN
• Tihendusrõngas: NOK
• Elektrilised komponendid: Schneider Electrical
• Servomootor / Servoajam: Jaapani kaubamärk
• Kasutusala: hüdrauliline painutusmasin
