Wc67k-80t/2500 hüdrauliline piduripressimismasin metallist lehe painutusmasin

Masina omadused

1. Raam on teraskonstruktsioon, vasak ja parem vertikaalne plaat, laud ja surveplaat, mis on keevitatud ühtseks struktuuriks, pärast keevitamist sisemise pinge kõrvaldamiseks karastamise teel, erakordne jäikus, kõrge stabiilsus.

2. Raami olulistes osades, liugurites jne kasutatakse masina töökindluse tagamiseks lõplike elementide analüüsi tarkvara ANSYS.

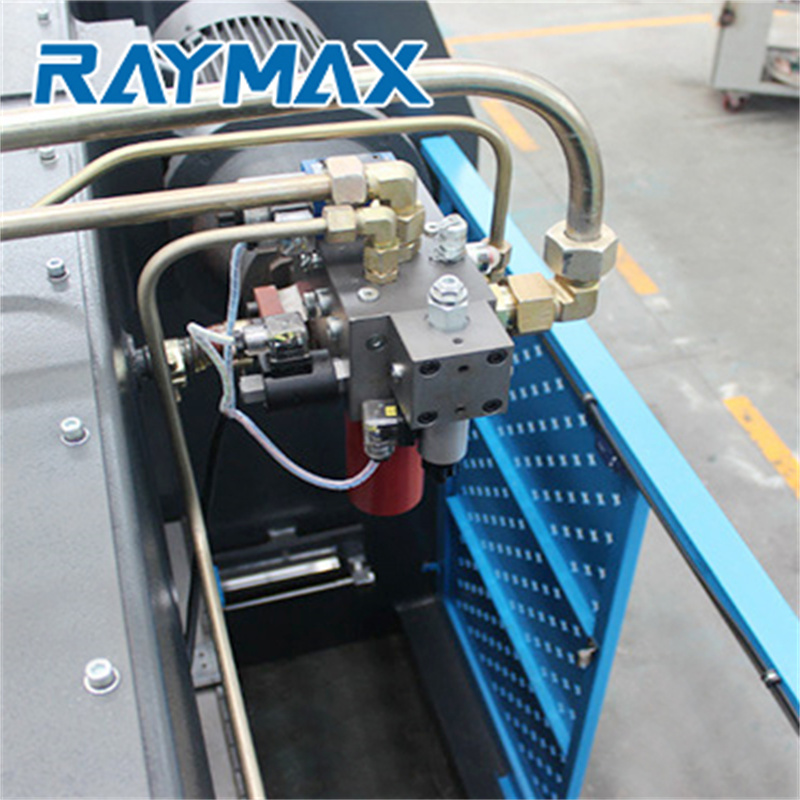

3. Hüdrauliline ajam, silinder masina mõlemas otsas, mis asub liuguril, et seda otse juhtida.

4. Torsioontelje sünkroniseerimine liug-sünkroonmehhanismi jaoks.

5. Võtta kasutusele mehaaniline korgimehhanism, stabiilne ja usaldusväärne.

6. CNC-süsteemiga juhitav tagasimõõturi suurus ja libisemiskäik, suure täpsusega kuulkruviga tagumine gabariidimõõtur, stabiilne töö ja täpne positsioneerimine.

7. Kontrollerisüsteem võtab kasutusele sageduse muundamise juhtimistehnoloogia, mitmeastmelise programmeerimisfunktsiooniga, lihtne ja hõlpsasti kasutatav.

8. Kompensatsioonimehhanismi kaldus kiilu läbipaine, et tagada juurdepääs suurele paindetäpsusele

9. Turvatõkkeseade kogu masina ümber, elektrikilbid, mis on varustatud avatud ukse väljalülitusfunktsiooniga, hädaseiskamisnupp ees ja taga, kaitsekatte jalglüliti ohutu töö tagamiseks.

E21 kontrollerisüsteem (standardne NC-kontrolleri süsteem)

1) gabariidi ja ploki juhtimine

2) üldise vahelduvvoolumootori, sagedusmuunduri juhtimine

3) Arukas positsioneerimine

4) Lao loendur

5) Programmimälu kuni 40 programmi ja kuni 25 sammu programmi kohta

6) Positsioneerimine ühel küljel

7) Sissetõmbamise funktsioon

8) Üks klahv tagasi / programmide taastamine

9）Mm/tolli / hiina / inglise keel

Masina parameetrid

Peamised parameetrid
Mudel	Painutusjõud	Painde pikkus	Püstine kaugus	Kurgu sügavus	Insult	Avanemiskõrgus	Üldmõõtmed
	Kn	mm	mm	mm	mm	mm	P × L × K mm
WC67K/E-30t/1600	300	1600	1300	200	80	220	1650*1200*1700
WC67K/E-30t/2000	300	2000	1300	200	80	220	2000*1150*1700
WC67K/E-40t/2500	400	2500	2030	250	100	340	2500*1200*1900
WC67K/E-63t/2500	630	2500	2050	250	120	340	2500*1600*2200
WC67K/E-63t/3200	630	3200	2510	250	120	340	3200*1600*2200
WC67K/E-80t/2500	800	2500	2050	250	120	350	2500*1700*2200
WC67K/E-80t/3200	800	3200	2510	250	120	350	3200*1700*2200
WC67K/E-100t/2500	1000	2500	2050	320	120	380	2500*1500*2200
WC67K/E-100t/3200	1000	3200	2510	320	120	380	3200*1800*2500
WC67K/E-100t/4000	1000	4000	3100	320	120	380	4000*1800*2500
WC67K/E-125t/3200	1250	3200	2510	320	120	380	3200*1900*2600
WC67K/E-125t/4000	1250	4000	3100	320	120	380	4000*1435*2600
WC67K/E-160t/2500	1600	2500	2050	320	200	450	2500*1900*2700
WC67K/E-160t/3200	1600	3200	2510	320	200	450	3200*2000*2800
WC67K/E-160t/4000	1600	4000	3040	320	200	450	4000*2000*2800
WC67K/E-160t/5000	1600	5000	3800	320	200	450	5000*1900*3100
WC67K/E-160t/6000	1600	6000	4600	320	200	450	6000*1900*3300
WC67K/E-200T/3200	2000	3200	2600	320	250	540	3200*1820*3300
WC67K/E-200T/4000	2000	4000	3300	320	250	540	4000*2000*2850
WC67K/E-200T/5000	2000	5000	3800	320	250	540	5000*1950*3000
WC67K/E-200T/6000	2000	6000	4600	320	250	540	6000*1950*3300
WC67K/E-250T/3200	2500	3200	2600	400	250	580	3300*2000*3200
WC67K/E-250T/4000	2500	4000	3300	400	250	580	4000*2000*3400
WC67K/E-250T/5000	2500	5000	3800	400	250	580	5000*2000*3500
WC67K/E-250T/6000	2500	6000	4600	400	250	580	6000*2000*3600
WC67K/E-300T/3200	3000	3200	2600	400	250	580	3200*2100*3300

Üksikasjad

• Liuguri käik (mm): 100 mm
• Automaatne tase: poolautomaatne
• Kurgu sügavus (mm): 250 mm
• Masina tüüp: Torsioonvarras
• Töölaua pikkus (mm): 2500
• Töölaua laius (mm): 1450 mm
• Mõõtmed: 2550*1450*2300, 2550*1450*2300 mm
• Seisukord: Uus
• Päritolukoht: Anhui
• Materjal / töödeldud metall: messing / vask, roostevaba teras, SULAM, süsinikteras, alumiinium
• Automatiseerimine: automaatne
• Lisateenused: ümarpainutamine
• Aasta: 2020
• Kaal (KG): 4300
• Mootori võimsus (kw): 7,5 kw
• Peamised müügiargumendid: konkurentsivõimeline hind
• Garantii: 3 aastat
• Kohaldatavad tööstusharud: ehitusmaterjalide kauplused, masinate remonditöökojad, tehas, jaemüük, ehitustööd , reklaamiettevõte, muu
• Showroom Asukoht: Usbekistan, Austraalia
• Turundustüüp: uus toode 2020
• Masinatesti aruanne: kaasas
• Video väljaminev ülevaatus: tingimusel
• Põhikomponentide garantii: 1 aasta
• Põhikomponendid: mootor, pump
• mudel: WC67K-80T/2500
• Lõikematerjal: alumiiniumleht, pehme teras, süsinikteras, roostevaba teras
• Painde paksus: MS 4mm / SS 2 mm
• Painde pikkus: 2500 mm
• Nimirõhk: 800KN
• Pooluste kaugus: 2500 mm
• Liuguri käik: 100 mm
• Maksimaalne avatud: 340 mm
• Võimsus: 7,5 KW
• Sertifikaat: CE
• Pakutav müügijärgne teenindus: tasuta varuosad, kohapealne paigaldus, kasutuselevõtt ja väljaõpe, kohapealne hooldus- ja remonditeenus, video tehniline tugi, veebitugi
• Garantiijärgne teenindus: video tehniline tugi, võrgutugi, varuosad, kohapealne hooldus- ja remonditeenus
