Vesijahutusega automaatne CNC metallkiudlaseriga lõikamismasin 1500w

Lühike sissejuhatus

CNC laserlõikamismasin on uut tüüpi laserlõikamismasin, millel on kõrge jäikus, hea stabiilsus, kõrge lõiketõhusus ja kõrge töötlemise täpsus.

Tooted on väga paindlikud, ohutud, hõlpsasti kasutatavad ja madala energiatarbimisega. See kuulub keskkonnakaitsetoode, töödeldud plaadi suurus: 3000 * 1500mm; koos turvakilbi ja süstikulauaga. Üldine paigutus on kompaktne ja mõistlik.

Arvjuhtimisega lõikemasin on tööpingi liikumise juhtimine digitaalse programmiga. Kui tööpink liigub, on juhuslik lõiketööriist objekti lõikamiseks varustatud. Seda mehhatroonika lõikemasinat nimetatakse NC lõikemasinaks.

Laserlõikusmasinal on kiireim efektiivsus, kõrgeim lõiketäpsus ja üldiselt väike lõikepaksus. Plasma lõikamismasina lõikekiirus on samuti väga kiire ja lõikepinnal on teatud kalle. Leeklõikusmasina nõel paksu süsinikterasest materjali jaoks.

Standardsed sisendid:

1) 2000 W SPI kiudlaserresonaator

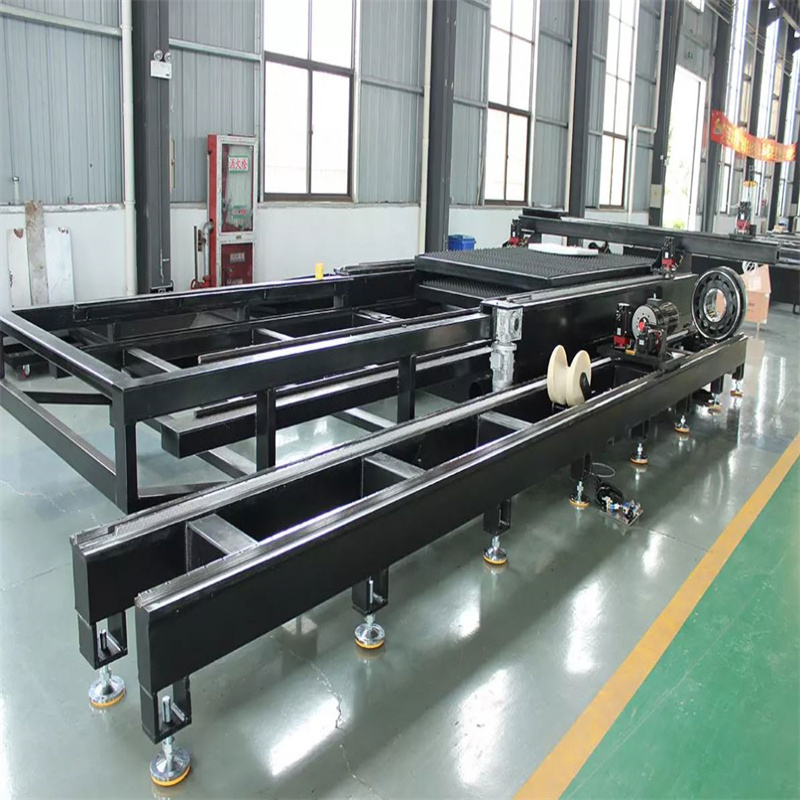

2) Kiirtranspordiga töölaud 3000*1500

3) Beckhoffi CNC juhtimissüsteem

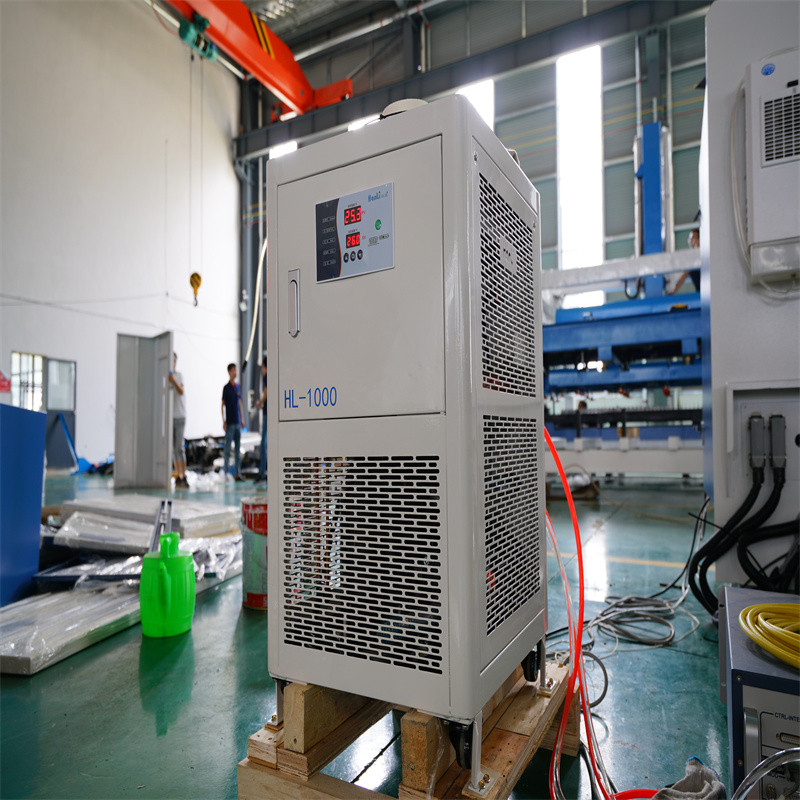

4) Laserresonaatori vesijahuti

5) Lõikepea spetsiaalselt kiudlaseri jaoks

6) Mahtuvustüüpi kõrgusandur

7) Automaatne programmeerimine spetsiaalselt laserlõikamiseks

8) Tolmukoguja

9) Gaasi täpne filtreerimissüsteem

10) Kõrgsurve lõikamise torujuhe

Peamised komponendid:
Üksus	Kogus	Märkus/tarnija
CNC süsteem	1 komplekt	Beck Hoff
Sõida	1 komplekt	IHA
Lasergeneraator	1 komplekt	SPI
Servo mootor	1 komplekt	Delta, FAAS
X/Y telje täpne käik	1 komplekt	GUDEL/ATLANTA
Z-telje täpne kuulkruvi	1 komplekt	THK
X/Y/Z telje täpne kuuli lineaarne juhik	1 komplekt	THK
Pneumaatilised komponendid	1 komplekt	GENTEC
Mootor transpordilauale	1 komplekt	ÕMBLEDA
Lõikepea	1 komplekt	PRECITEC
Automaatne programmeerimistarkvara	1 komplekt	CNCKAD
Elektrilised komponendid	1 komplekt	Schneider

Spetsifikatsioon

	Üksus	Spetsifikatsioon		Üksus
2	X-telje käik		3000	mm
3	Y-telje käik		1500	mm
4	Z-telje käik		280	mm
5	Max Söötmise kiirus		140	m/min
6	Lõikamise täpsus		±0,1	mm/m
7	Laseri nimivõimsus		2000	W
8	Lõikepaksus (kui nõutud lõiketingimused on täidetud)	Süsinikteras	0.5-16	mm
		Roostevaba teras	0.5-10	mm
		Alumiiniumist	0.5-6	mm
9	Stabiilne lõikepaksus	Süsinikteras	12	Mm
		Roostevaba teras	5	Mm
		Alumiiniumist	5	Mm
10	Sisendvõimsus		38	kVA
11	Transpordilaua vahetusaeg		10	S
12	Masina kaal		8	t

KKK

K. Millised on teie tavalised tarneajad?

A. Meie ettevõtte tüüpiline tarneaeg on 3–4 nädalat pärast tellimuse saamist.

K. Millised on teie pakutavad maksetingimused?

V. Aktsepteerime T/T, L/C ja Western Unioni makseid, sularaha, O/A jne.

K. Millist paketti te pakute?

A. Tavaliselt vineerkastis, et veenduda, et kõik kaubad on heas seisukorras.

K. Mis on teie tootmise MOQ?

V. MOQ sõltub teie nõuetest värvi, logo ja nii edasi. Mõnede tavaliste kaupade jaoks on meil laos, MOQ on 1 komplekt.

K. Kas teil on CE-sertifikaat

V. Jah, meil on CE-sertifikaat, masina kvaliteet on garanteeritud ühe aasta jooksul.

K. Kuidas kontrollida toodete kvaliteeti?

V. Oleme alati pannud suurt rõhku kvaliteeditaseme säilitamisele. Veelgi enam, põhimõte, mida me alati järgime, on "pakkuda klientidele paremat kvaliteeti, paremat hinda ja paremat teenindust.

Üksikasjad

• Kasutusala: LASERLÕIKAMINE
• Kasutatav materjal: MDF, metall
• Seisukord: Uus
• Laseri tüüp: kiudlaser
• Lõikepind: 3000*1500
• Lõikekiirus: 140\tm/min
• Toetatud graafikavorming: AI, BMP, Dst, Dwg, DXF, DXP, LAS, PLT
• Lõikepaksus: 0,5-16 mm
• CNC või mitte: jah
• Jahutusrežiim: VEEJAHUTUS
• Juhttarkvara: DSP
• Laserallika kaubamärk: SPI
• Laserpea Kaubamärk: Precitec
• Servomootori kaubamärk: DELTA
• Juhtrööpa Kaubamärk: THK
• Juhtimissüsteemi kaubamärk: Beckhoff
• Kaal (KG): 8000 KG
• Peamised müügiargumendid: Paindlik tootmine
• Optilise läätse kaubamärk: Lainepikkus
• Garantii: 1 aasta
• Kohaldatavad tööstusharud: ehitusmaterjalide kauplused, tootmistehas, masinate remonditöökojad, ehitustööd
• Masinatesti aruanne: kaasas
• Video väljaminev ülevaatus: tingimusel
• Põhikomponentide garantii: 1 aasta
• Põhikomponendid: mootor, käigukast, PLC
• X-telje käik: 3000 mm
• Y-telje käik: 1500 mm
• Z-telje käik: 280 mm
• Max Söötmiskiirus: 140m/min
• Lõiketäpsus: ±0,1mm/m
• Laseri nimivõimsus: 2000w
• Sisendvõimsus: 38KVA
• Bussilaua vahetamise aeg: 10S
• Laseri võimsuse stabiilsus: <1%
• Pakend: puidust korpus
