Qc11k hüdrauliline lõikemasin ja giljotiinlõikusmasin lehtmetalli lõikamiseks

Tootekirjeldus

Lõikemasina raami struktuur kasutab täielikult terasest keevitust; nelja nurgaga ja kaheksatahulistel täisnurksetel juhtsiinidel on suur täpsus, hea jäikus ja hüdrauliline eelkoormus. Hüdraulikasüsteem kasutab kahesuunalist pistikühendust integreeritud ventiili ja seda saab varustada käigulise digitaalse ekraani, fotoelektrilise kaitseseadme ja mobiilse töölauaga. Lõikemasinal on ülemise liuguri ja alumise hüdropadja kahetoimeline funktsioon ning töörõhukäiku saab vajutada määratud vahemikus. Protsess nõuab reguleerimist ning toiming on lihtne ja nuppude abil tsentraliseeritud. Masina tööomadused

1. Lõikemasin võtab vastu üldise keevitatud raami struktuuri ja seda töödeldakse vibratsiooniga vananemisega. Tööpingil on hea jäikus, kõrge täpsus ja hea täppispidavus.

2. Lõikemasin võtab vastu kolmepunktilise tugivõlli veereva juhtrööpa. Ülemine tööriistahoidik teostab veeremist ilma veerevate juhtsiinide vahel ning käsiratast saab pöörata, et reguleerida tera kasutusiga.

3, liigutatav tera tugi ja nelja teraga pikk tera, mida on lihtne reguleerida tera vahe ühtlust, parandada lõikekvaliteeti ja pikendada tera eluiga.

4. Lõikemasin võtab kasutusele seeriatüüpi silindri sünkroonsüsteemi. Masin on ühtlaselt pingestatud. Reguleerides seeriasilindri voolu, saab nihkenurka hõlpsalt reguleerida, et see vastaks erinevate lõikeplaatide vajadustele.

5. Lõikemasin kasutab mootoriga tagamõõturi seadet ja elektroonilist loendurit, et hõlbustada tagamõõturi asendi reguleerimist. Üksikasjad Pildid

Valikuline kontroller

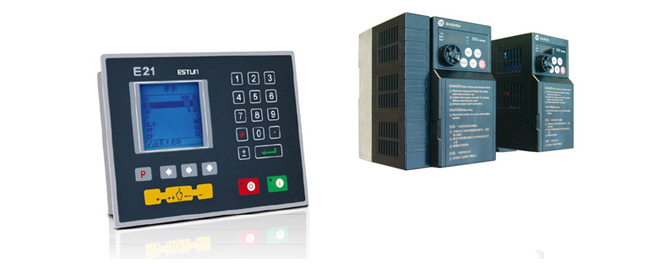

ESTUN E21 Shihlin konverter

E21 Shihlini muunduri juhtimine siini kaudu, juhtmestik on lihtne, jõudlus on hea, tagumist mõõturit saab kiiresti ja täpselt positsioneerida. Ajarelee ja nihkenurk on sisse ehitatud, osaline loogikafunktsioon on realiseeritud. Seda iseloomustab madal hind ja kõrge efektiivsus.

Super stabiilsus ja pikk kasutusiga.

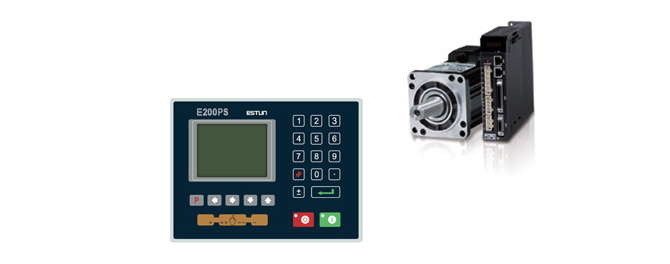

ESTUN E200PS, Hiina

Värvilise HD LCD ekraaniga E200PS, nii hiina kui inglise keele valikud, ekraani programmeerimisparameetrid, kiirem ja mugavam programmeerimine. CAN siini tehnoloogia, servojuhtimine X, A-telg, kõrge juhtimise täpsus, eraldusvõime kuni 0,001; lihtne paigaldada juhtmestik, parandab süsteemi töökindlust.

Ehitatud tera kliirens, lõikekäik, mööndused ja muud juhtimisfunktsioonid viivitavad vastavalt tegelikule vajadusele seada vahe parameetrid, ära lõigata mööndusi ja muud reaalajas juhtimist.

Enesediagnostika ja reaalajas häirefunktsioonidega silumine ja hooldus on mugavamad. Broneeringu turvaliides lihtsaks laiendamiseks.

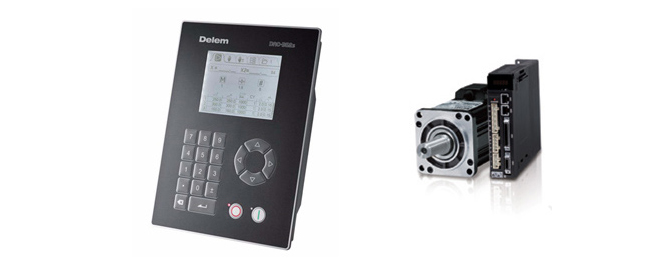

Delem DAC-360s, Holland

DAC-360 juhtseade pakub täielikku lahendust lõikamismasinatele. See hõlmab pöördenurga, lõikenurga, käigupikkuse ja vahe juhtimist, mis põhineb nüüdisaegsel elektroonikal.

Lisaks gabariidi juhtimisele arvutab DAC-360 sõltuvalt materjali omadustest ja paksusest automaatselt lõikenurga ja vahe vajaliku seadistuse. Käigu pikkus on piiratud minimaalse tootmisaja jaoks ja see on seotud lõigatava materjali pikkusega. Täielik survekontroll kinnitamiseks ja lõikamiseks on DAC-360 pardal.

Selle ereda LCD-ekraaniga on selge ja lihtne juhtimine. Numbriline programmeerimine on kasutajasõbralik ja juhendab operaatorit programmeerimisvõimaluste kaudu.

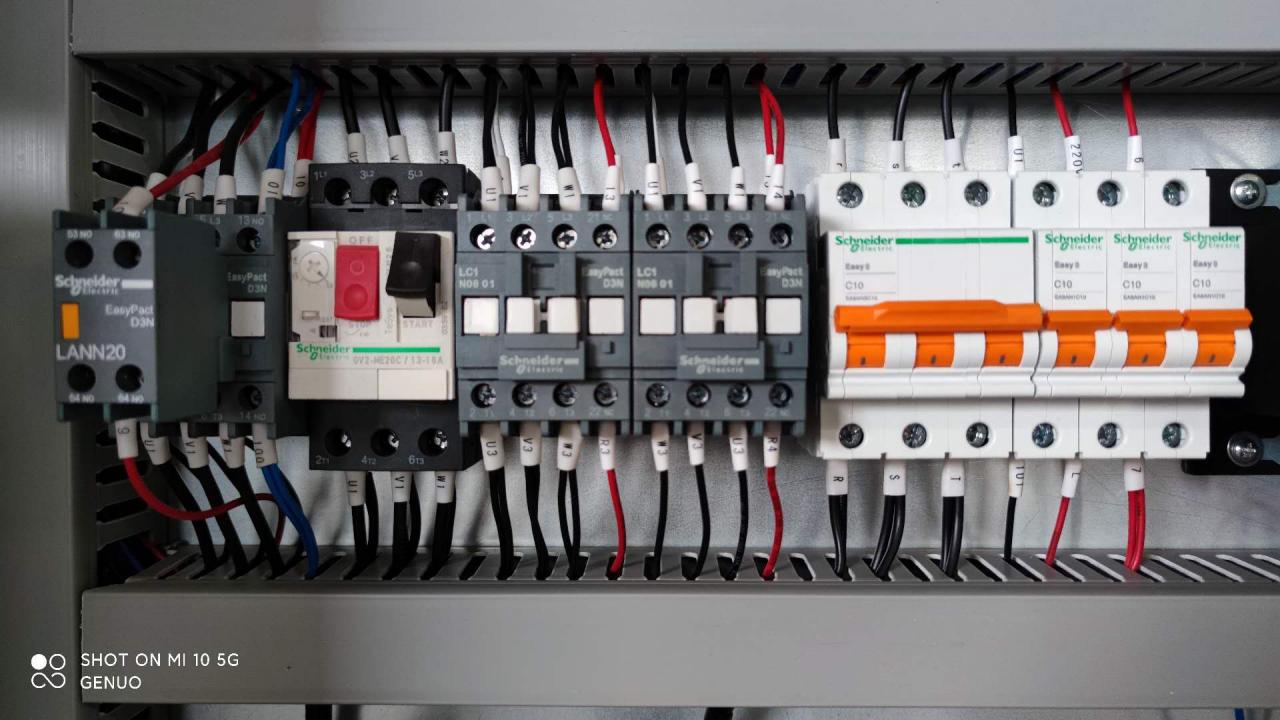

Stabiilne elekter

Kabinet Vastupidav Prantsusmaa Schneideri elektrisüsteem tagab masina stabiilse töö. Mõistlik liiniühendus ja paigutus vähendab oluliselt rikete määra. Ja operaator ja kõik masina osad mängisid head kaitset. Valikuline servo- ja ajam, et parandada tagumise mõõteriista (X) telje positsioneerimistäpsust.

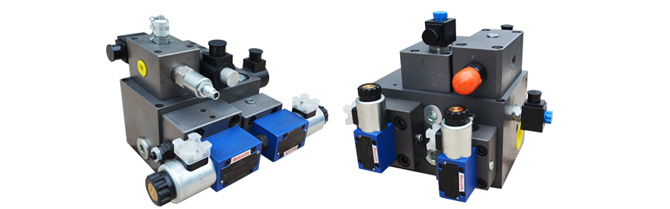

Suurepärane hüdraulikasüsteem

Integreeritud hüdrosüsteem, kiire reageerimine. Madal rikete määr muudab masina ohutuks, tõhusaks ja stabiilseks. Kogu seeria standard on varustatud tsingitud külmtõmmatud toruga ja saksa ferrule tüüpi toruliitmikega. Vähendage õlilekke ohtu 50% võrreldes kummist ja keevitatud õmblusteta torudega. Ja kasutusiga võib olla pikem.

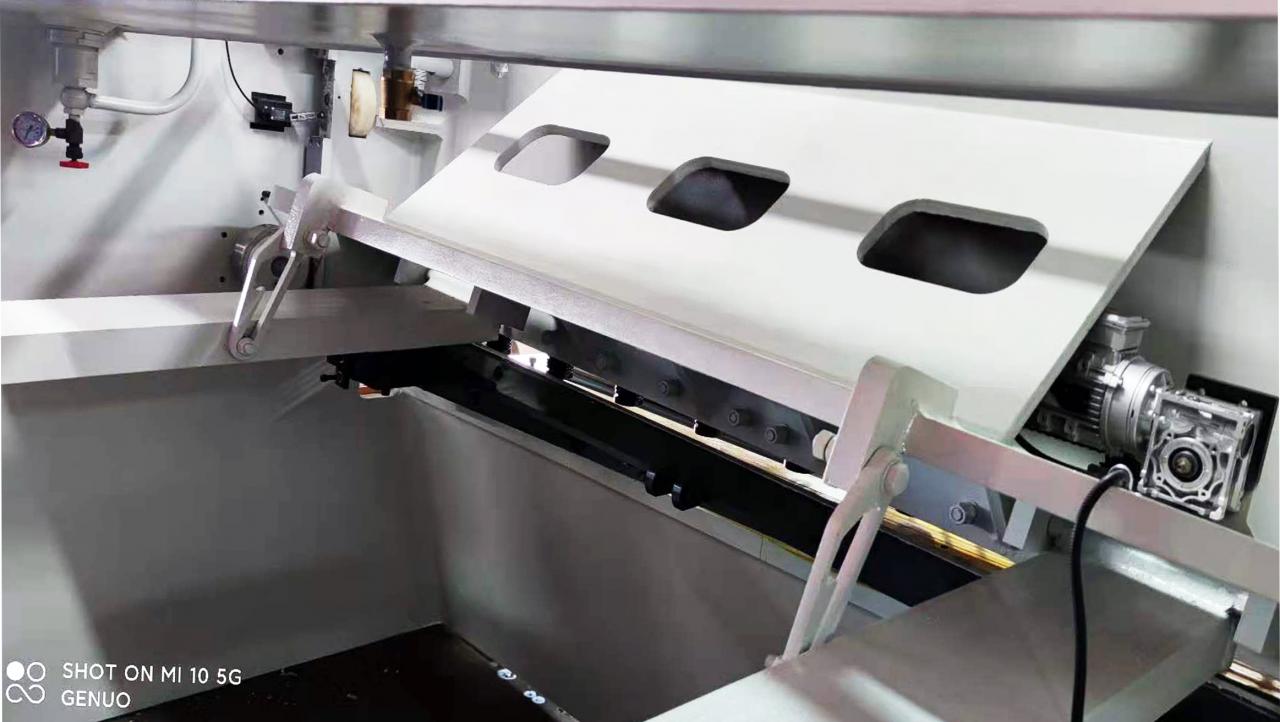

Kõrge täpsusega tagasimõõtur

Unikaalne ja uudne kuulkruvi lineaarne juhtkonstruktsioon tagagabariidiga tagab suure positsioneerimise täpsuse. Reguleeritav tala juhtreegel ja sünkroonne ülekandestruktuur, stabiilne ja töökindel. Valikuline tõstemehhanismi konstruktsioon töödeldava detaili tagumise mõõtepiirkonnast välja lõikamiseks. Õhukeste ja laiade metallplaatide lõikamisel saab valida pneumaatilise tugiseadme. Suurenenud positsioneerimisulatus muudab lõikamise tõhusamaks ja täpsemaks.

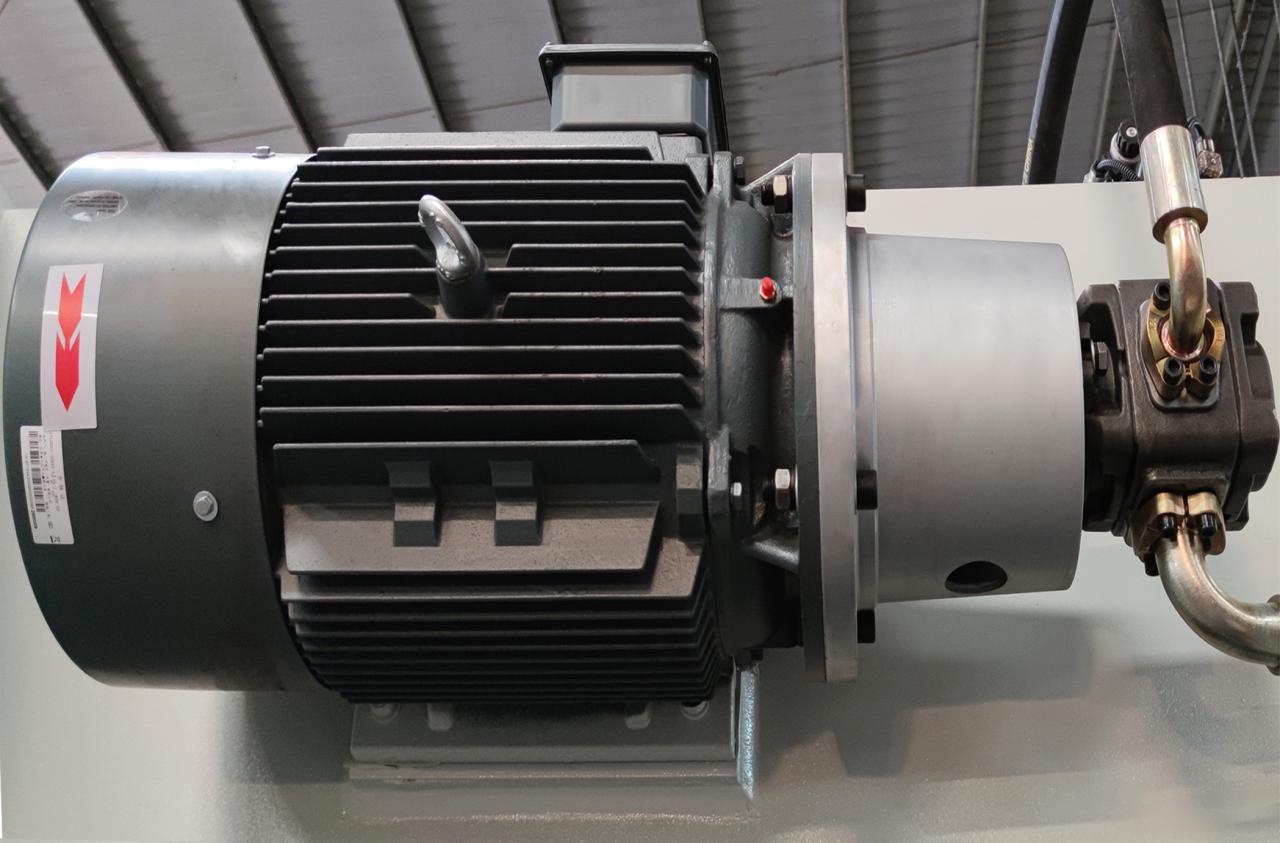

Madala müratasemega toitesüsteem

Saksamaa Siemensi peamootori ja USA SUNNY käigukastiõlipumba kasutamine tagab masina tööea ja parandab masina töö stabiilsust. Samal ajal vähendab spetsiaalne ühendusseade oluliselt ka masina müra töötamise ajal.

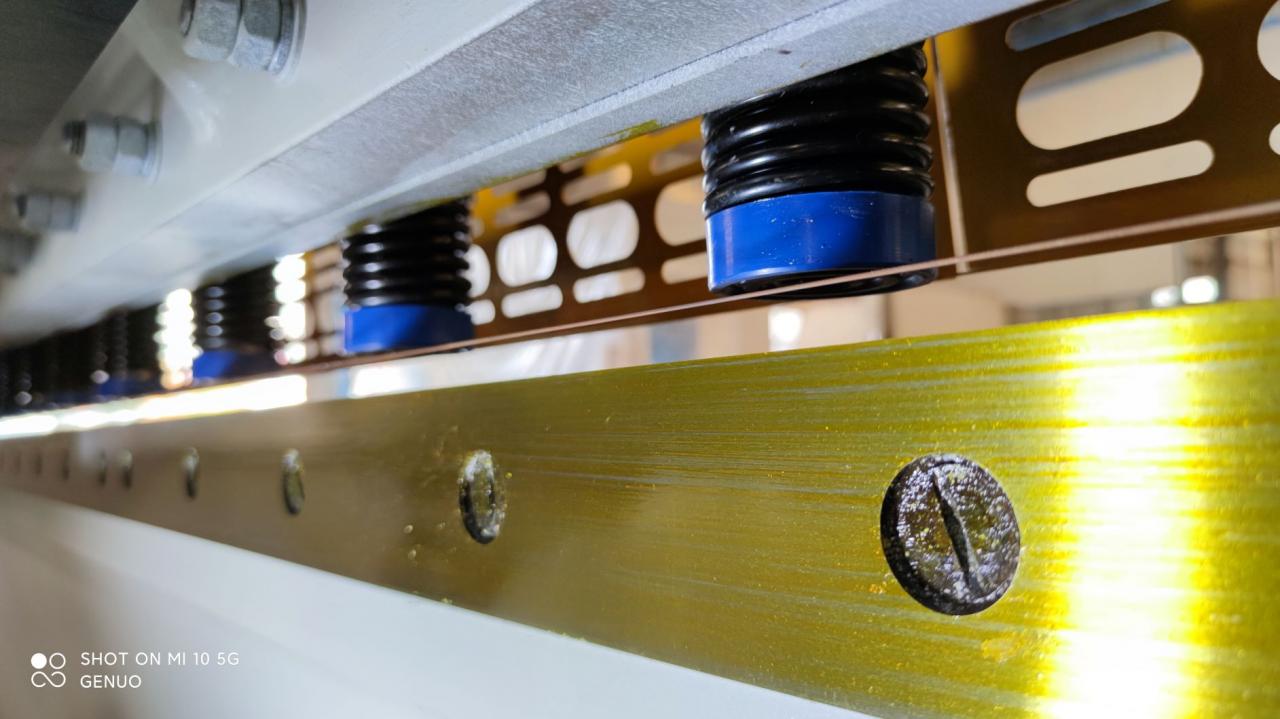

OS-i allahoidja silinder

Hoidessilindri ainulaadne struktuur on varustatud välimise vedruga. Kus alumine osa on spetsiaalsest materjalist tihenditega, et vältida alumiiniumisulamile või muule tundlikule materjalile jälje jätmist. Vastupidavus ja stabiilsus on paranenud. Sisseehitatud patenteeritud tagasivoolu summutav kummipadi ja NOK tihend rõngas, mis vähendab müra ja õlilekke rikkeid võrreldes traditsioonilise allahoidja silindriga. Valgustuse joondusseade, mis aitab käsitsi välja märkida lõikamiseks. valikuline.

Hea kvaliteediga terad

Valmistatud kvaliteetsest legeeritud tööriistaterasest, mis vastab nihkelöögikoormuse ja kõrge kulumiskindluse nõuetele. Masin on varustatud 9CrSi, 6CrW2Si ja SKD-11 terasest lõiketeraga. Spetsiaalse metallplaadi lõikamisel on H13, DC53 materjalist tera valikuline, et tagada. stabiilsem ja hea nihkeefekt.

Valikuline paigaldamine

Kaldus liugplaat ja
Pneumaatiline tugiseade
Kerge kardin

Õliventilaatori jahutusseade

Laserkaitse
Eesmine automaatne söötmine

TüüpQC11K(Y)	Lõikepaksus	Lõikepikkus	Lõikamise ingel	Backgauge Range	Varud (n/min)	Peamine jõud	kaal (kg)	Mõõtmed L*L*K(m)
8/2500	1-8 mm	2500 mm	0,5-2°	10-600 mm	14	11kw	4800	3.1*1.8*2.1
8/3200	1-8 mm	3200 mm	0,5-2°	10-600 mm	12	11kw	6000	3.8*1.8*2.1
8/4000	1-8 mm	4000 mm	0,5-2°	10-600 mm	10	11kw	8900	4.6*1.8*2.1
8/5000	1-8 mm	5000 mm	0,5-2°	10-600 mm	8	11kw	11500	5.7*1.9*2.2
8/6000	1-8 mm	6000 mm	0,5-2°	10-600 mm	6	11kw	16000	6.7*1.9*2.2

KKK

Q1. Kuidas on lood teie masina kvaliteediga?

A1: Meie masinad levitatakse üle maailma umbes 50 maakonda, kus on metallplaaditööstus, seal on suurepäraseid masinaid ja kus on meie masinad, on hea maine ja terminali kasutajate rahulolu.

Q2: kas olete tootja või kauplete sellega?

A2: Oleme 100% tootja, kellel on rohkem kui 20 aastat tootmiskogemust.

Q3. Kuidas on lood teie müügijärgse teenindusega?

A3: 1. Tehnilised lahendused: saame pakkuda tehnilisi lahendusi ühe päeva jooksul.
2. Veebivideo: näidake teile tehases töötavat videot. (uuenda iga nädal)
3. Paigaldusteenus: see on saadaval kõigi meie masinatega, reaalajas videot saab pakkuda. Samuti saame saata tehniku kliendi tehasesse paigaldusmasinate jaoks. (Kliendid peavad tasuma ainult lennupiletite ja hotellikulude eest.)
4. Koolitusteenus: meie tehnik õpetab teile, kuidas meie masinaid kasutada. Samuti võite saata oma tehniku meie ettevõttesse masinate käsitsemist õppima.
5. Kvaliteedi garantii: 1-aastane garantii, pakume eluaegset teenust. Korraldame enne saatmist lõpliku testi, pärast seda, kui olete veendunud, et masin on parima jõudlusega, siis tehke saadetised.
6. 100% vastamise määr: vastame teie küsimustele 12 tunni jooksul.

Üksikasjad

• Päritolukoht: Anhui, Hiina
• Kaubamärk: RAYMAX
• Seisukord: Uus
• Tüüp: lõikemasinad
• Video väljaminev ülevaatus: tingimusel
• Masinatesti aruanne: kaasas
• Turundustüüp: ülikvaliteetne
• Põhikomponentide garantii: 1 aasta
• Põhikomponendid: PLC, mootor, laager, käigukast, mootor, surveanum, käik, pump
• Pinge: 220/380/415, 220V/240V/380V/400V/415V
• Nimivõimsus: 11
• Mõõtmed (P*L*K): 4600*1800*2050
• Aasta: 2020
• Garantii: 1 aasta
• Peamised müügiargumendid: konkurentsivõimeline hind
• Kohaldatavad tööstusharud: hotellid, rõivapoed, ehitusmaterjalide kauplused, masinate remonditöökojad, toidu- ja joogitehased, talud, restoranid, kodukasutus, jaemüük, trükikojad, ehitustööd , energeetika ja kaevandus, reklaamiettevõte
• Showroom Asukoht: Egiptus, Ühendkuningriik, Ameerika Ühendriigid, Itaalia, Filipiinid, Pakistan, Venemaa, Austraalia
• Masina tüüp: giljotiiniga lõikemasin
• Kaubamärk: RAYMAX
• Kasutusala: Metalllehtede lõikamine
• Lõikepaksus: 1-8mm
• Lõikenurk: 0,5-1,5°
• Kontroller: E21S, E200PS, DAC360
• Pakend: polüetüleenkile
• Värv: Kliendi valitud
• Pakutav müügijärgne teenindus: tasuta varuosad, kohapealne paigaldus, kasutuselevõtt ja väljaõpe, kohapealne hooldus- ja remonditeenus, võrgutugi, video tehniline tugi
• Garantiijärgne teenindus: video tehniline tugi, võrgutugi, varuosad, kohapealne hooldus- ja remonditeenus
• Kohaliku teenuse asukoht: Egiptus, Ühendkuningriik, Ameerika Ühendriigid, Itaalia, Filipiinid, Pakistan, India, Austraalia
• Sertifikaat: CE ISO
• Kaal: 8500 kg
