QC11K 10 12 16 mm 3200 4000 mm metallist giljotiinlõikur CNC giljotiinlõikur

Tooteteave

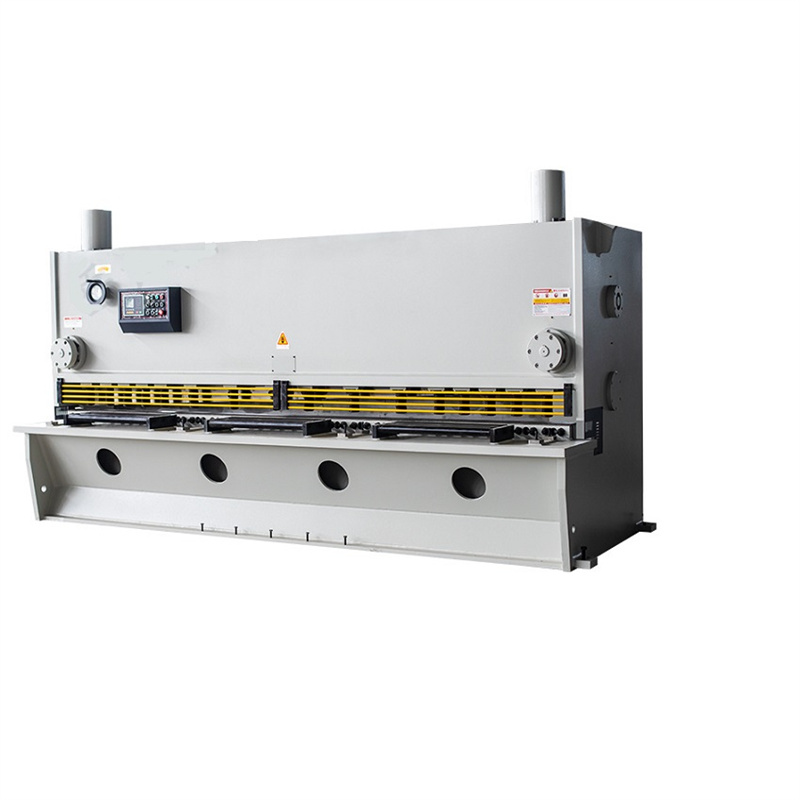

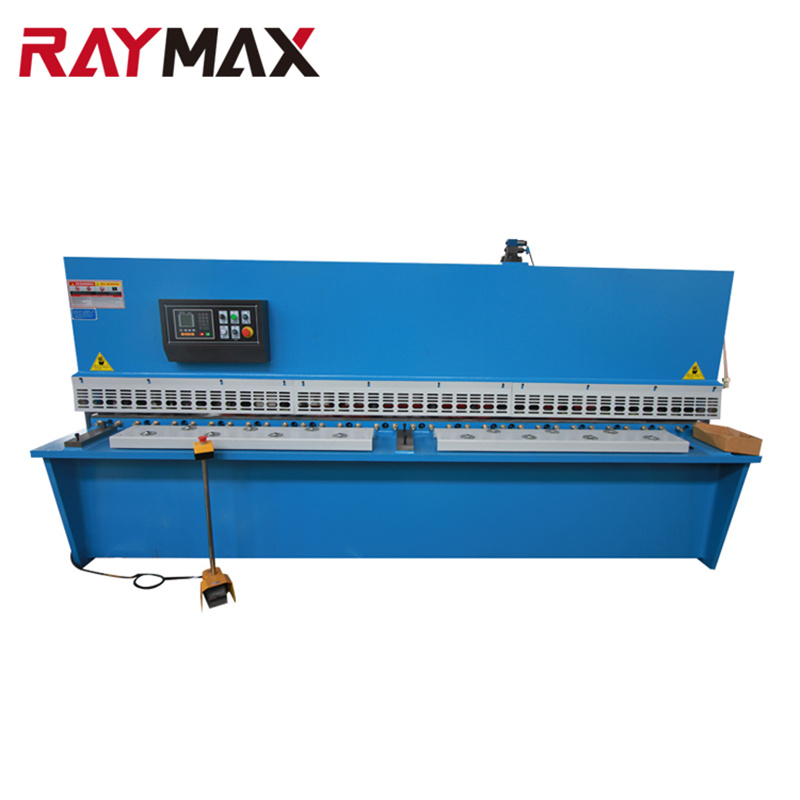

CNC hüdrauliline giljotiin | QC11K 10 12 16 mm 3200 4000 mm metallist giljotiinlõikur CNC giljotiinlõikur

* Voolujooneline disain pärineb EL-st, tööpinkide tüüp koosneb riiulist, lõikurihoidikust, õlisilindrist, hüdrokontrollerist, gabariidist ja muudest komponentidest. Põhiosade, keevitusosade lõplike elementide analüüsimisel kasutatakse pingete kõrvaldamiseks karastus-, vibratsiooni- ja muid töötlemismeetodeid, mis tagavad raami ja komponentide konstruktsioonitugevuse ja jäikuse;

* Lõikurihoidja kasutab kolmepunktilist tugirulli juhtsiini, mis vähendab hõõrdumist suurimal määral ja tagab sujuva veeremise lõikuri hoidiku liigutamise ajal.

* Kõige vasakpoolsem eesmine hoidik, mis on konfigureeritud vertikaalsuse regulaatori ja eesmise positsioneerimisseadmega, lihtne kasutamine ja kõrge efektiivsusega;

* Lihtsat ja tõhusat reguleerimismehhanismi kasutatakse tera kliirensi ümberkorraldamiseks CNC-süsteemi kaudu, parandades lõikekvaliteeti.

* Peen kuulkruvi ja varda struktuur, hea jõudlusega sagedusmuundurit kasutatakse X-telje positsioneerimiseks, et tagada täpsus, unikaalne kavandatud ajastusülekandemehhanism, stabiilne ja töökindel.

* Valgus- ja varjujoon juhib lõikamiseks käsitsi kirjutamist; stabiilne ja töökindel hüdroülekanne, integreeritud hüdrosüsteem suudab oluliselt leevendada hüdraulikavedeliku lekkimisest tingitud probleeme.

* Valmistatud kvaliteetsest legeeritud tööriistaterasest, mis on piisavalt vastupidav löögikoormusele ja kõrge kulumiskindlusele lõikamisel.

* Viidates ergonoomilisele disainile, lihtsale CNC-süsteemi pinnale, mis parandab töö täpsust ja mugavust; veerepalliga töölaud hõõrdumise vähendamiseks ja töödeldava detaili kriimustamise vältimiseks; uudne ja praktiline ohutusseade, mis vastab ohutusnõuetele, kaitseb isiklikku ohutust; õrna disainiga detaili saab hõlpsasti käsitsi teha.

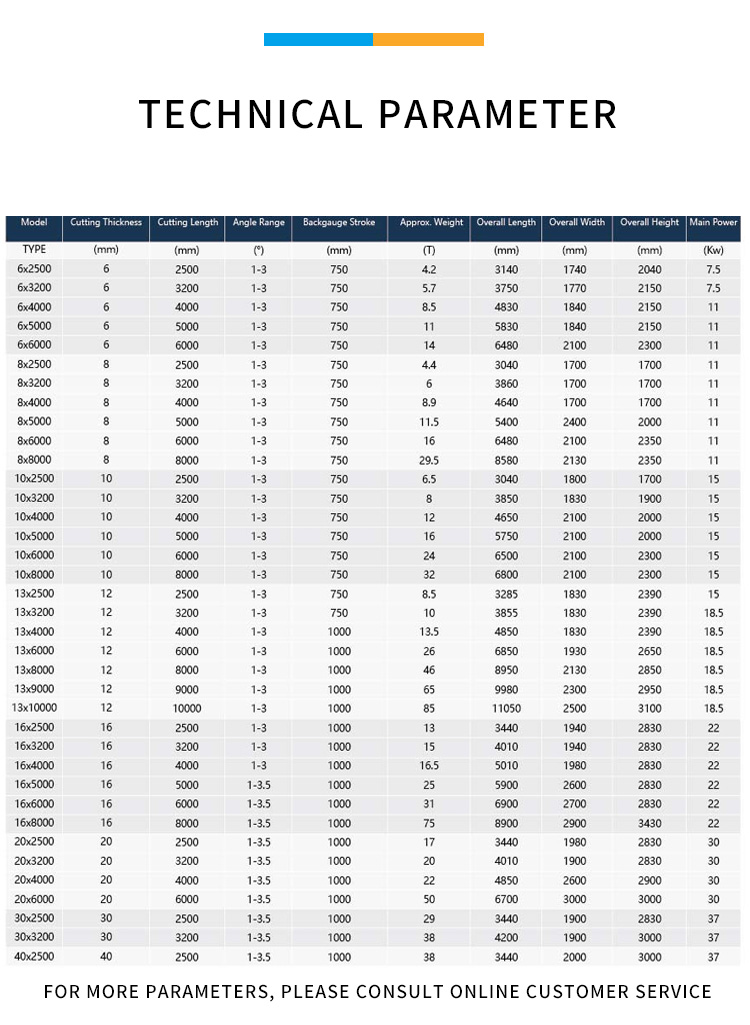

Hüdraulika tiibtala lõikamine	lõikamise paksus	lõikamispikkus	lõikav ingel	materjali tugevus	stopperi reguleerimisvahemik	löögiajad	peamine jõud
	4	2500	1°30'	≤450	20-500	16	5.5
	4	3200	1°30'	≤450	20-500	13	5.5
	6	4000	1°30'	≤450	20-600	9	7.5
	6	6000	1°30'	≤450	20-800	5	11
	8	3200	1°30'	≤450	20-500	8	7.5
	12	3200	2°	≤450	20-600	10	18.5
	16	2500	2°30'	≤450	20-600	10	18.5
	16	4000	2°30'	≤450	20-800	10	18.5
	20	3200	3°	≤450	20-800	8	22

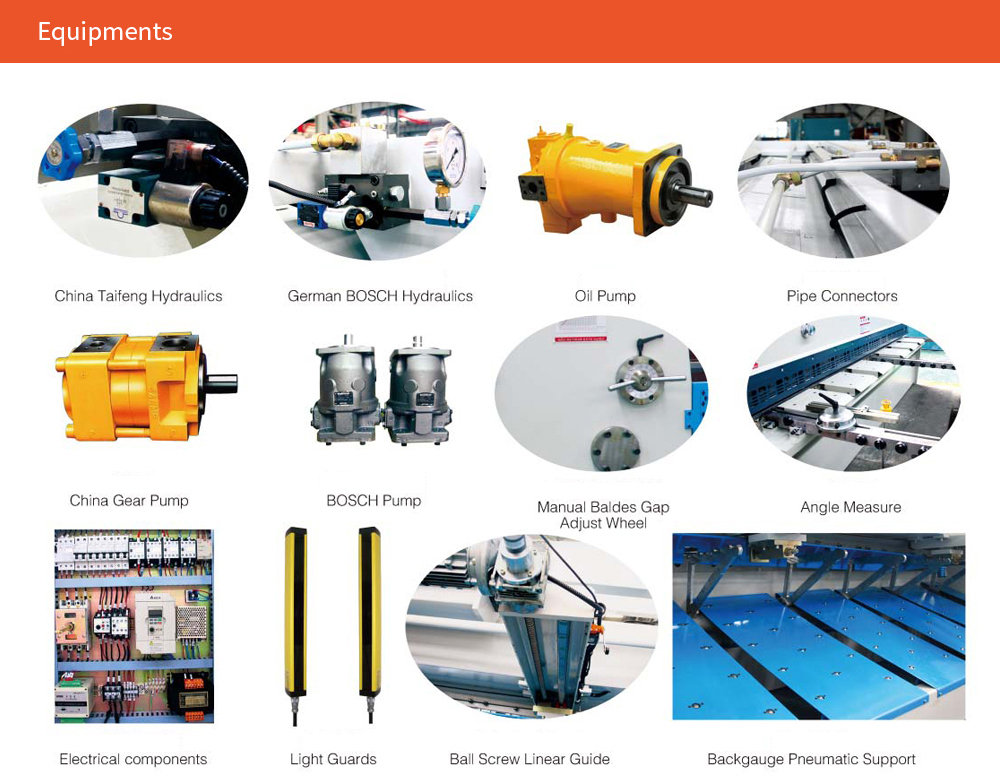

Põhikonfiguratsioon
Peamootor	Siemens, Saksamaa
Elektriseadmed	Schneider, Prantsusmaa
Hüdrauliline klapp	Rexroth, Saksamaa
Õlipump	Sunny, USA

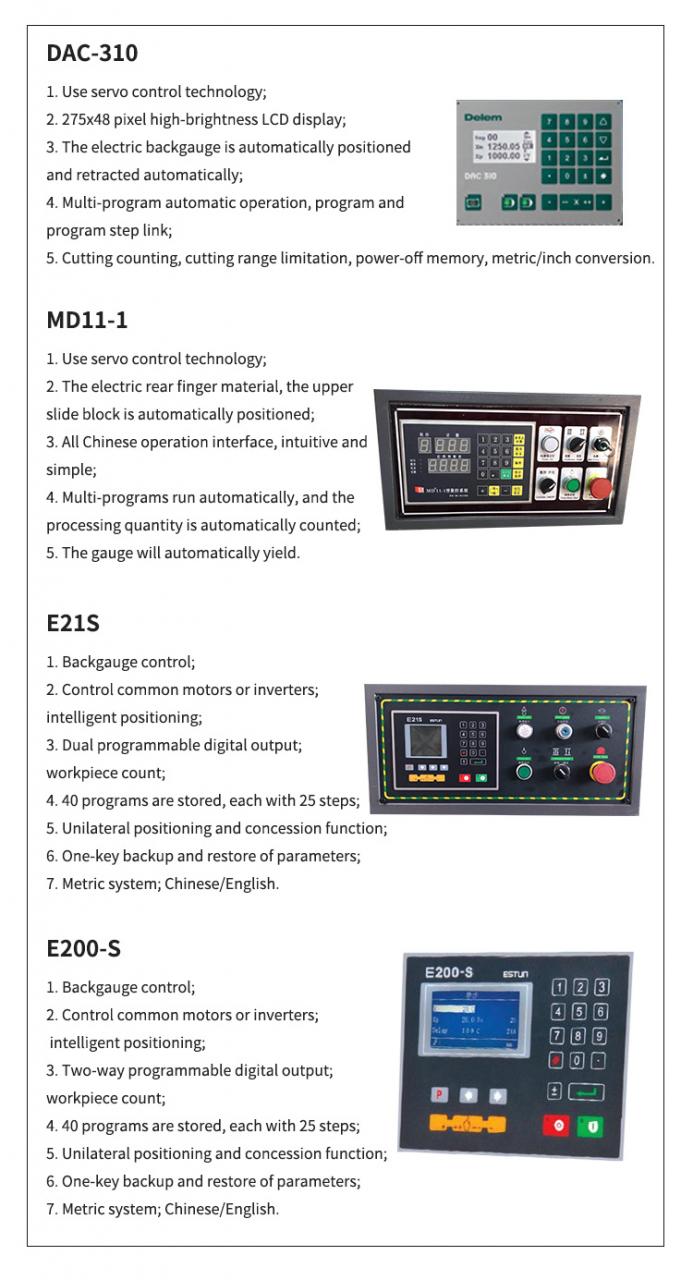

Kontroller	E21s ESTUN, MD11
Jalglüliti	Karcon, Lõuna-Korea

Üksikasjad

• Max Lõikelaius (mm): 4000
• Max Lõikepaksus (mm): 16 mm
• Automaatne tase: poolautomaatne
• Lõikenurk: 1,5
• Tera pikkus (mm): 4000 mm
• Tagapikkuse käik (mm): 20 - 600 mm
• Kõri sügavus (mm): 100 mm
• Seisukord: Uus
• Võimsus (kW): 11 kW
• Kaal (KG): 4000 KG
• Päritolukoht: Hiina
• Pinge: 110v/220v/380v/440v kohandatud, 110v/220v/380v valikuline
• Mõõtmed (P*L*K): 2800*1600*1800mm
• Aasta: 2021
• Garantii: 2 aastat
• Peamised müügiargumendid: konkurentsivõimeline hind
• Kohaldatavad tööstusharud: hotellid, rõivapoed, ehitusmaterjalide kauplused, masinate remonditöökojad, tootmistehas, toidu- ja joogitehas, talud, restoranid, kodukasutus, jaemüük, toidupood, trükikojad, ehitustööd , energeetika ja kaevandamine, toidu- ja joogipoed , Muu, Reklaamifirma
• Showroom Asukoht: puudub
• Turundustüüp: uus toode 2021
• Masinatesti aruanne: kaasas
• Video väljaminev ülevaatus: tingimusel
• Põhikomponentide garantii: 2 aastat
• Põhikomponendid: laager, mootor, pump, käik, PLC, surveanum, muu, mootor, käigukast
• Toote nimetus: Hüdrauliline Cnc-lõikusmasin
• CNC juhtimissüsteem: E21/MD11
• Kasutamine: roostevaba plaadi lõikamine
• Masina tüüp: 3200 mm lõikemasin lehtplaadi jaoks
• Tooraine: Q235A hüdrauliline lõikemasin
• Märksõna: Hüdraulilised käärid
• Kasutamine: Metalli lehtede lõikamine
• Tüüp: MS terasplaadi lõikamismasin
• Põhimootor: 5,5 kW
