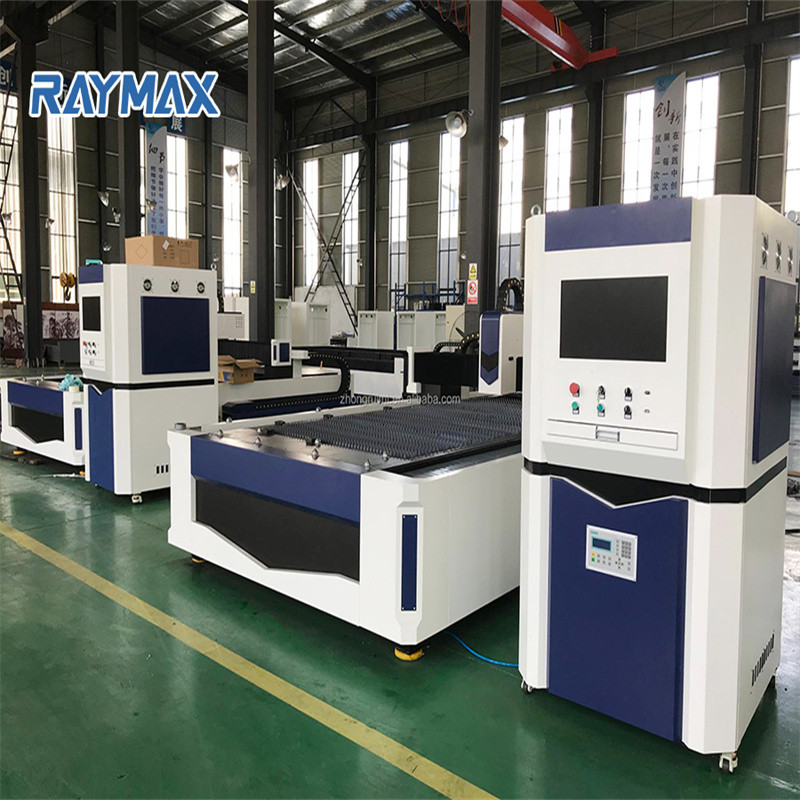

Kiudlaserplaadi ja toruga integreeritud lõikemasin

Toote omadused

Masina eelised:

1. Multifunktsionaalne: saab lõigata nii metallplaate kui ka metalltorusid.
2. Kulude kokkuhoid: kahe komplekti ostmise asemel üks komplekt integreeritud masinat
3. ruumi kokkuhoid rohkem kui 50% ja suurem tootlikkus.

Kohaldatav tööstus:

Kasutatakse lehtmetalli töötlemisel, autotootmises, fitnessiseadmetes, šassiikappides, metallist reklaamides, roostevabast terasest kööginõudes, keskkonnasõbralikes kodumasinates ja muudes mehaanilistes seadmetes.

Lõika materjalid:

Saab lõigata mitmesuguseid metallplaate ja torusid (torulõikeseadmega), mis sobib peamiselt roostevaba terase, süsinikterase, tsingitud lehe, elektrolüütilise plaadi, messingplaadi, alumiiniumplaadi, mangaanterase, erinevate legeeritud plaatide jaoks, haruldane metalli kiire lõikamine ja muud materjalid.

Rakendus:

1. Lehtmetalli valmistamine

2. Elektrikapp

3. Kööginõud

4. Lift

5. Autoosad

6. Valgustuslambid

7. Metallist karbid ja kaunistused

8. Riistvara tööriistad

9. Reklaam

10. Treeningvarustus

11. Mööbel

12. Põllu- ja metsatöömasinad

13. Konditsioneer

Tehniline parameeter

Nimi	Kiudlaserplaadi ja toruga integreeritud lõikemasin
Mudel	YD-3015
Laseri tüüp	Fiber Laser
Laseri võimsus	1000W
Töö suurus	3000 mm * 1500 mm
Max Liikumise kiirus	0-80000mm/min
Lõikamiskiirus	0-40000mm/min
Maksimaalne kiirenduskiirus	1G
Asukoha täpsus	≦±±0,02 mm
Maksimaalne töötlussügavus	Roostevaba teras: 5 mm süsinikteras: 10 mm
Edastussüsteem	Kahe hammasratta ajam
Graafikavormingu tugi	AL, DXF, PLT, BMP, DST
Toiteallikas	380V 50Hz/60Hz/60A
Töölaud	Sawtooth Platfprm
Töökeskkond	Temperatuur 0-45 ℃, niiskus: 5-95%
Mõõtmed	4440 * 4790 * 1860 mm
Masina koguvõimsus:	<10 kW
Kaal	3000 kg
Laser	Rayco / IPG 500W-2000W
Pöördtelg	3m / 6m pneumaatiline padrun
Käigukast	pöörlemistelje servo on Yaskawa servo
Lõikepea	Šveitsi Raytools
Servo mootor	Delta
Pneumaatiline seade	Jaapan SMC solenoidventiil Jaapan SMC / Taiwan Yadeke
Elektroonilise elemendi seade	Schneider
Reduktor	Jaapani Xinbao reduktor
Rack	APEX topeltajam
Kontrollsüsteem	KÜPKUT
Shanghai Baichu jahuti / Konditsioneer Tongfei /	Standard võimsusega 1000 ja rohkem

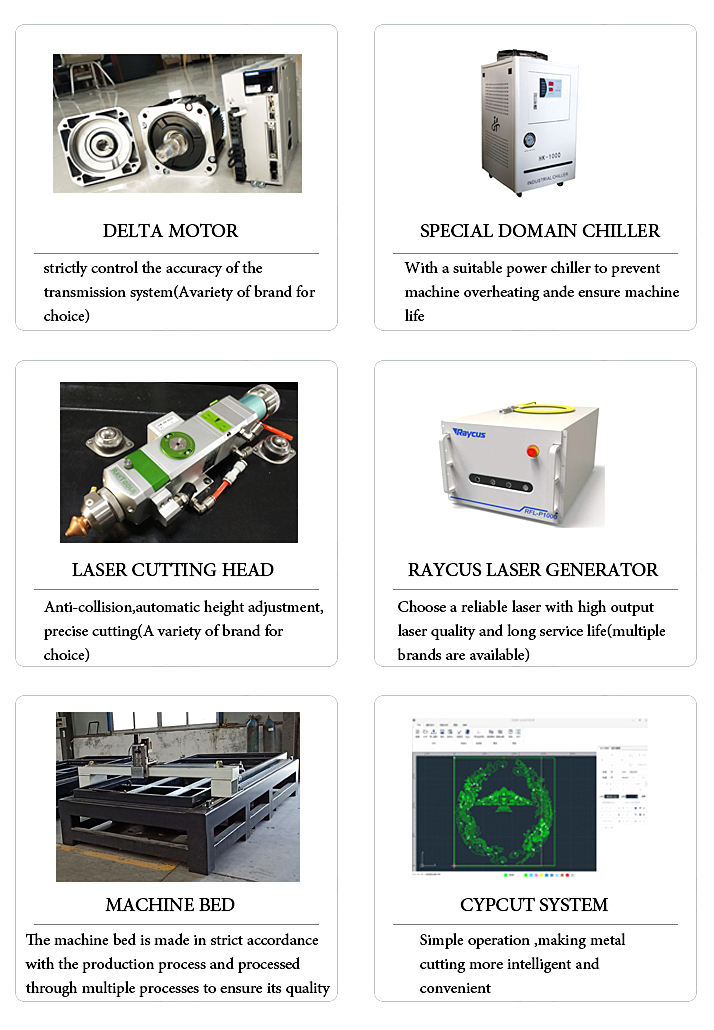

Üksikasjalikud pildid

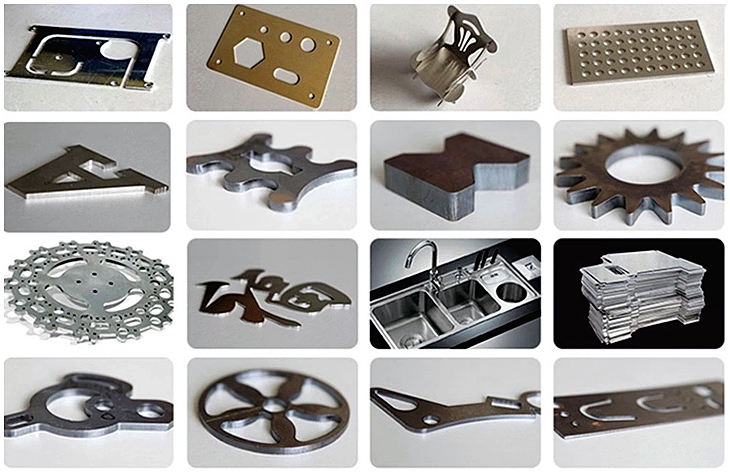

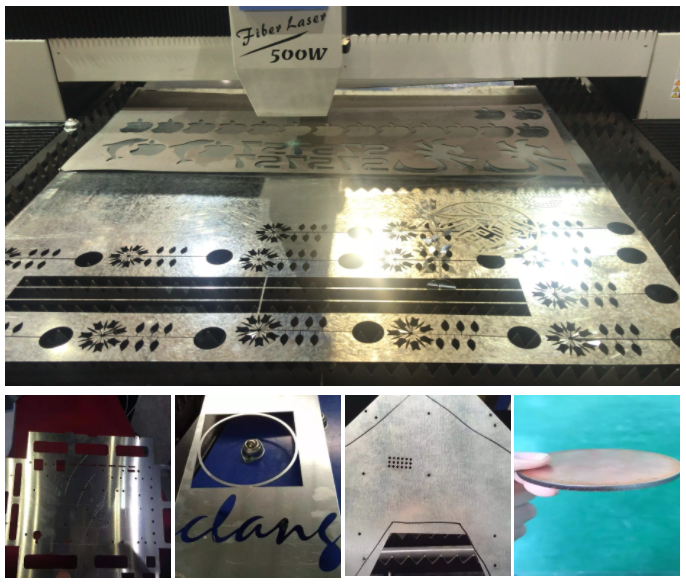

Näidised

Meie eelis:

1. Meil on oma mehaaniline töökoda. Kõik masinate raam, pukk ja Z-telg on valmistatud meie enda töökojas. Nii saame tagada oma hea kvaliteedi ja vähendada kulusid.

2. Saame kujundada ja toota vastavalt kliendi nõudmistele. (sealhulgas masina struktuur, tüüp, värv, varuosad ja nii edasi)

3. Saame teha OEM-i. (kliendi enda logoga masinal)

4. Meil on rikkalik kogemus eksportimisel, koostame hästi kõik tollidokumendid ja CO edukaks tolli tegemiseks.

Üksikasjad

• Kasutusala: LASERLÕIKAMINE
• Kasutatav materjal: akrüül, klaas, nahk, MDF, metall, paber, plast, pleksiglaks, vineer, kumm, kivi, puit, kristall
• Seisukord: Uus
• Laseri tüüp: kiudlaser
• Lõikeala: 1500mm * 3000mm
• Lõikekiirus: 40000
• Toetatud graafikavorming: AI, PLT, BMP, Dst, DXP
• Lõike paksus: 10 mm
• CNC või mitte: jah
• Jahutusrežiim: VEEJAHUTUS
• Juhttarkvara: CYPCUT
• Laserallika kaubamärk: Raycham
• Juhtrööpa Kaubamärk: HIWIN
• Kaal (KG): 3000 KG
• Peamised müügiargumendid: kõrge ohutustase
• Garantii: 1 aasta
• Kohaldatavad tööstusharud: hotellid, rõivapoed, ehitusmaterjalide kauplused, tootmistehased, masinate remonditöökojad, toidu- ja joogitehased, talud, restoranid, kodukasutus, jaemüük, toidupood, trükikojad, ehitustööd , energeetika ja kaevandamine, toidu- ja joogipoed , Muu, Reklaamifirma
• Masinatesti aruanne: kaasas
• Video väljaminev ülevaatus: tingimusel
• Põhikomponentide garantii: 1 aasta
• Põhikomponendid: muud
• Töörežiim: impulss
• Konfiguratsioon: 4-teljeline
• Käsitletavad tooted: Lehtmetall ja toru
• Funktsioon: vesijahutusega
• Max Liikumiskiirus: 0-80000mm/min
• Asukoha täpsus: 0,01-0,02 mm
• Maksimaalne töötlemissügavus: roostevaba teras: 5 mm süsinikteras: 10 mm
• Toide: 380V 50Hz/60Hz/60A
• Töökeskkond: temperatuur 0-45 ℃, niiskus: 5-95%
• Mõõdud: 4440*4790*1860mm
• Juhtimissüsteem: CYPCUT
