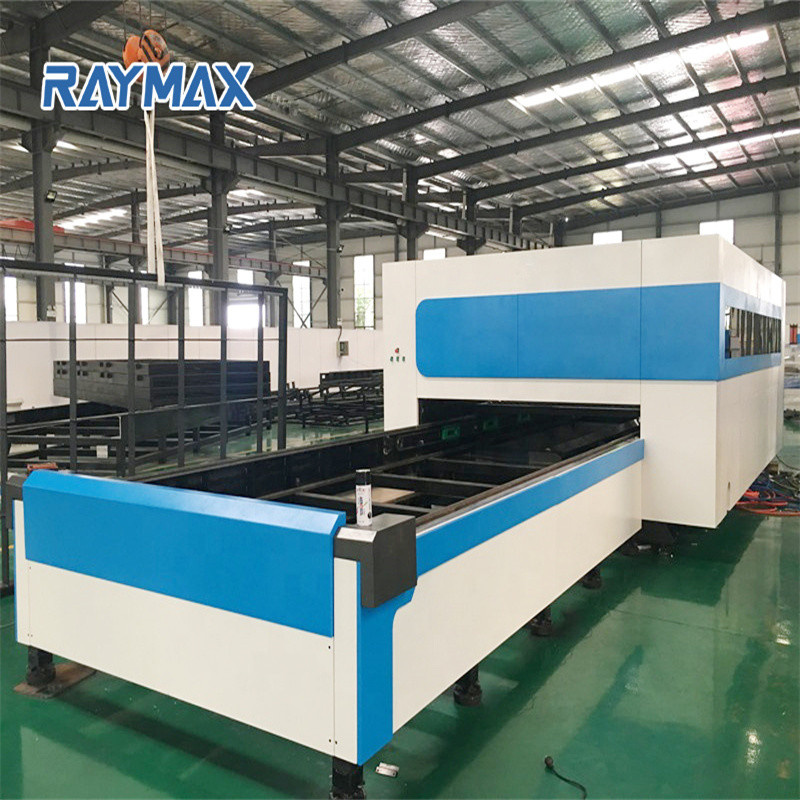

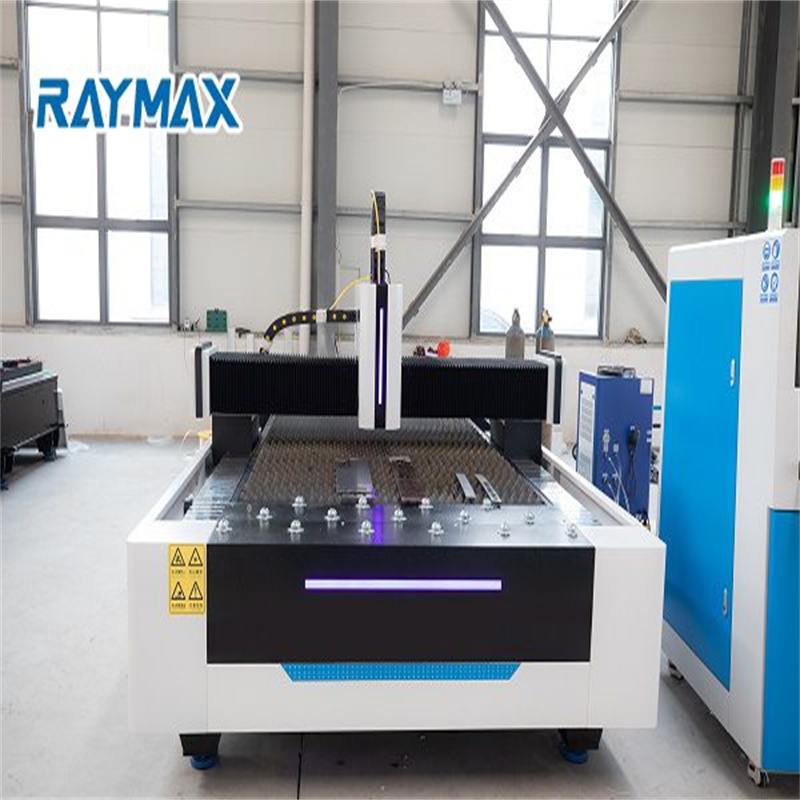

Kiudlaseriga lõikamismasin Masterline 8kw 4000x2000mm Ipg laserallikaga

Toodete kirjeldus

10KW kiudlaseriga lõikamismasin suure võimsusega 10000W roostevabast terasest kiudlaserlõikamiseks monteerib oma laserlõikusmasina 2000w/3000w/4000w/6000w kõige rangemate kvaliteedistandardite järgi ainult maailmatasemel komponentidega, et tagada püsiv kvaliteet atraktiivse hinnaga. SmartLine on üldotstarbeline 2D laserlõikusmasin, mida kasutatakse kõikjal maailmas paljudes rakendustes, tootmisvajadustes ja eelarvetes. Saadaval viies suuruses ja laseri võimsusega 1000 W kuni 6000 W kiudlaser.

Kaasatud on järgmised elemendid:

• Laserlõikepea: Raytoolsi laserlõikepea; Preciteci lõikepea

• CNC-kontroller: CypCut Fscut 2000 CNC-süsteem; BECKHOFF TwinCAT puutetundliku ekraani juhtimissüsteem HYPCUT Touch FSCUT8000 TwinCAT CNC süsteem

• Lõikeala: 3000x1500mm, 4000x20000mm, 6000x2000mm, 6000x2500mm

• Lõikekiirus: Max 100m/min; Positsioneerimine: 140m/min; Kiirendused: 1,6G

BRAND SmartLine on üldotstarbeline 2D laserlõikusmasin, mida kasutatakse kõikjal maailmas paljudes rakendustes, tootmisvajadustes ja eelarvetes. Saadaval viies suuruses ja laseri võimsusega 1000 W kuni 6000 W kiudlaser.

TÄIELIKULT LÕÕMUTUD RAAM

terasraamid lõõmutatakse üle 600 ⁰, et leevendada stressi. Need on ehitatud vastu pidama aastatepikkusele raskele kasutamisele ilma moonutusteta. Automaatne kaubaaluste vahetamise süsteem võimaldab üle 1800 kg laadimismassi. Raskem raam tähendab vähem vibratsiooni ja paremat täpsust. masina raamid on tugevdatud, et minimeerida keerdumist ja deformatsiooni, samas kui masina tugev raam on ühendatud šassiiga terasvarrastega.

LASERKIIRETEGA

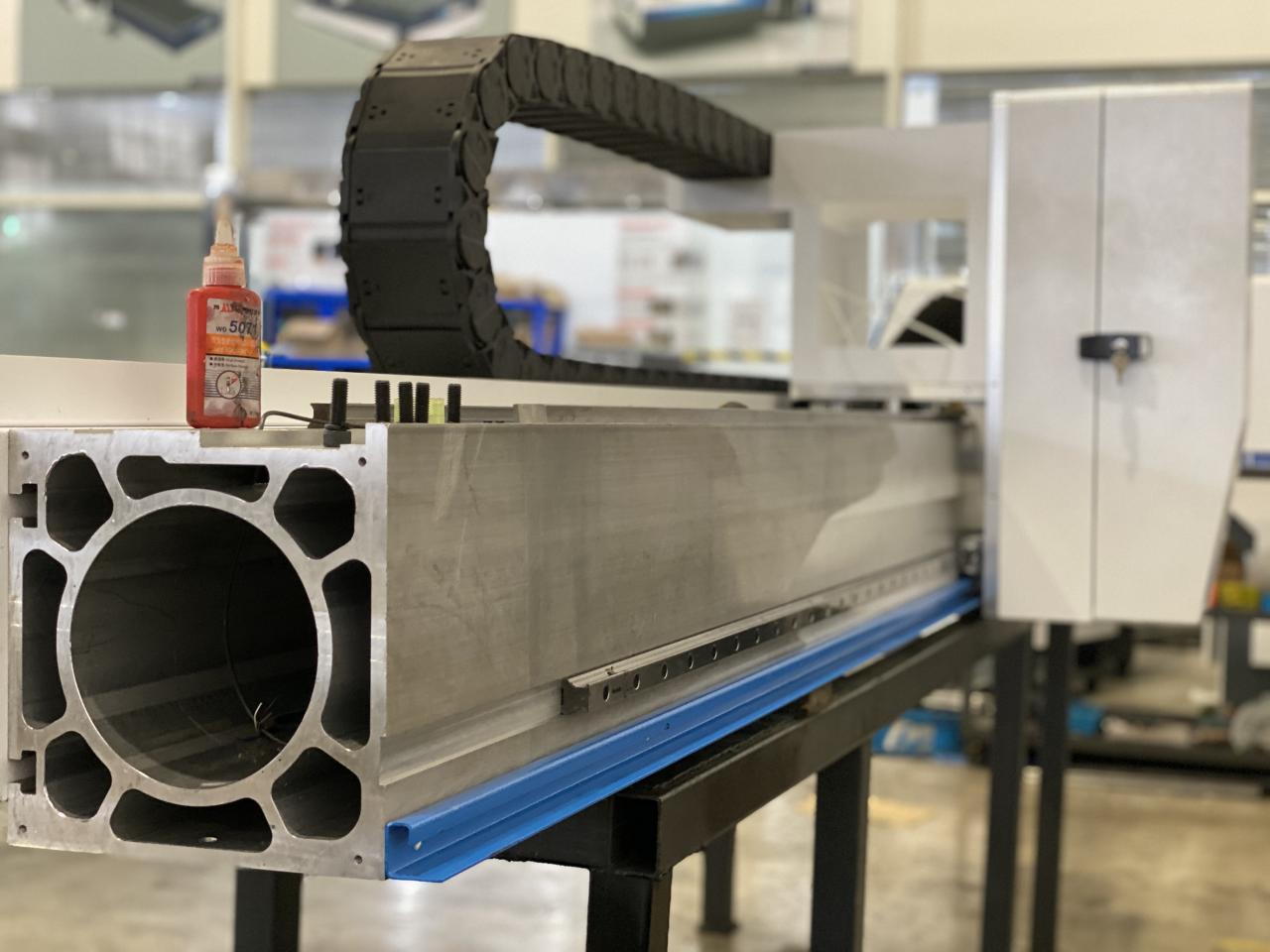

Tala korpus kasutab üldist alumiiniumi valamise meetodit, lõõmutamine kõrvaldab sisemise pinge ja protsessid, Protsess on valamine → lõõmutamispinge → töötlemata töötlemine → vibratsioonivanandamine → poolviimistlus → vibratsioonivanandamine → viimistlustöötlus, masin töödeldakse pärast karastamist, tugevus, jäikus ja tala stabiilsus on tagatud, tala täpsust saab pikka aega säilitada. Peamiselt suure võimsusega laserlõikusmasina kiireks lõikamiseks annab tõhusa garantii.

GRAFIIDI PÕLEMISVASTANE TEHNOLOOGIA

Kogu tööpingis olev ala, kus laser saab tulistada, on kaetud ja kaitstud 20 mm paksuse grafiidist kaitsega. Et masina alus ja töölaud ei oleks vormist väljas ja läbi põlenud.

SÕIDUSÜSTEEM

Tala on paigaldatud täppis-REXROTHi lineaarsete juhtsiinide paarile ning täiustatud Saksa ALPHA inseneritöö ja täppistootmine on loonud tänapäeval saadaolevad kõrgeima kvaliteediga lineaarsüsteemid.

BECKHOFFi servoajam: TOLMUVÄLJASTUSSÜSTEEM

Seda süsteemi kasutatakse kuiva tolmu filtreerimiseks tööstuslikest leketest vastavalt VDI juhistele 3677, lõikele. Filtrielementides kasutatakse kompaktseid poorseid filtreid. Paljudes riikides on roostevaba terase (CrNi) lõikamise ajal filtreeritud õhu ringlemine keelatud. Seetõttu on kasutajal soovitatav paigaldada õhukanalid väljapoole.

CNC JUHTMISÜSTEEM

Säästliku laserlõikuse juhtimissüsteemi FSCUT2000 laserlõikamise juhtimissüsteem. Kasutatakse laialdaselt metallide ja mittemetallide laserlõikamise valdkonnas. Tänu oma suurepärasele jõudlusele kiudlaseriga lõikamise valdkonnas paljude tippkasutajate poolt.

LASER-LÕIKEPEA: LÕIKUPEA PRECITEC PROCUTTER 2.0

Uus ProCutter 2.0 põlvkond avaldab muljet oma suurenenud jõudluse ja uute automatiseerimisfunktsioonidega. Kiirem, lihtsam, tõhusam, vastupidavam – nii kujuneb laserlõikus uues põlvkonnas tänu arvukatele arengutele.

PROFIILI JA TORU LÕIKESÜSTEEM (LISALINE)

Smartline seeria pakub võrratut mitmekülgsust. valikuline torude ja torude lõikesüsteem on võimeline täpselt lõikama torusid ja muudab selle vajalikuks kõigile, kes vajavad erinevatest materjalidest, suurusest ja paksusest valmistatud täppisosi.

LASERALLIKASSaksamaa IPG Fiber Laser Resonator

IPG 12000W Ytterbium laserresonaator

IPG 4000W Ytterbium laserresonaator

IPG 6000W Ytterbium laserresonaator

MASINA MÕÕTMED JA KAAL
MASINA MUDEL	3015	4020	6020	6025	8025
Pikkus (mm)	10000	11200	14000	14000	10800
Laius (mm)	3080	4100	4100	4750	4750
Kõrgus (mm)	2250	2250	Z-telg (mm)	100	100
kaal (kg)	12000	15000	Maksimaalne lehe kaal (kg)	1100	1800

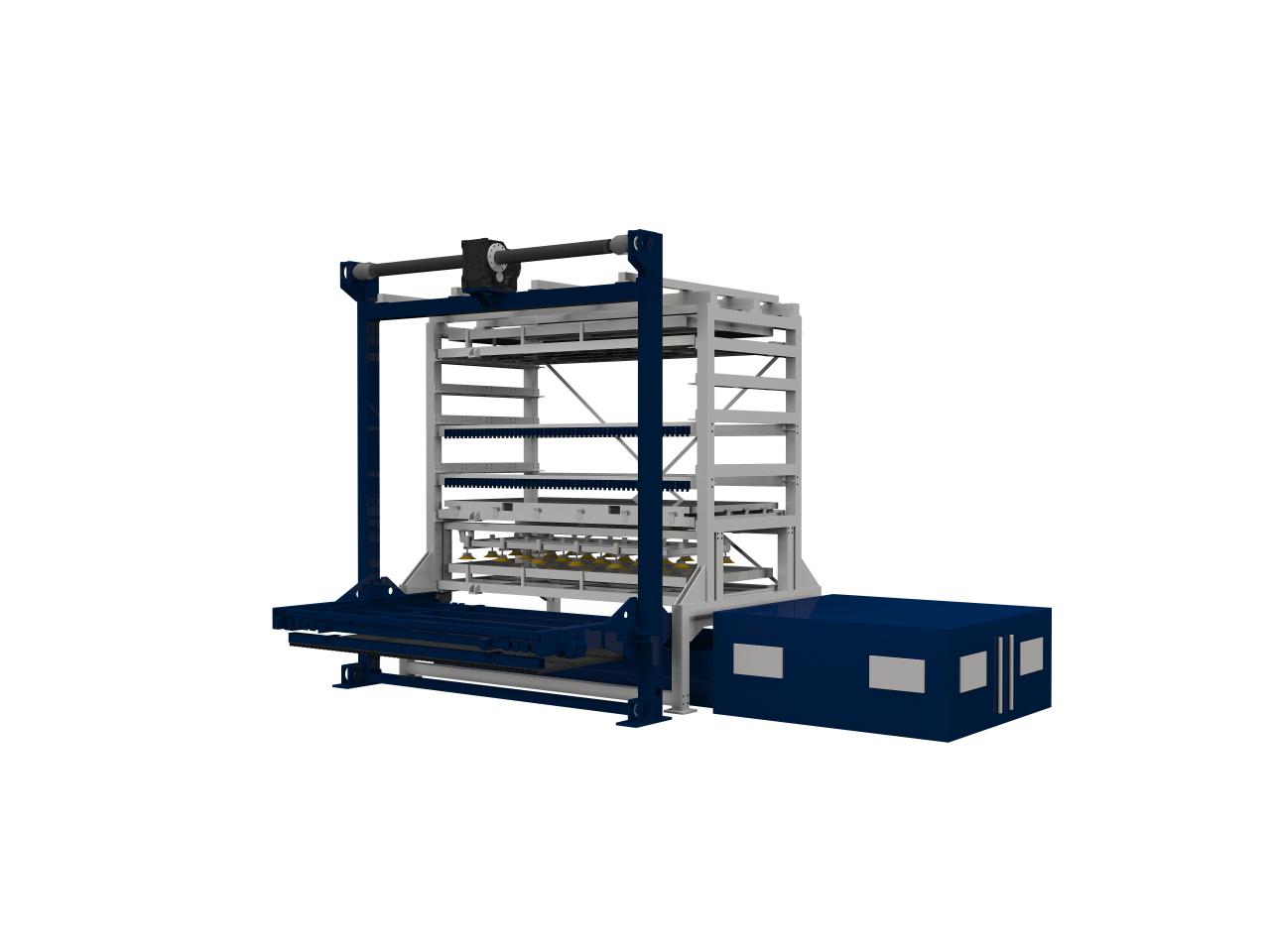

VALIKULINE LADIJA- JA VÄLJALAADIMISE SÜSTEEMI 2.0 jaoks Loader & Unloader BRG System 2.0 on automatiseeritud lahendus, mis optimeerib kõige paremini materjali voolu, mis parandab nii tööohutust kui ka protsessi ohutust. Kaasatud lahendused ulatuvad lihtsast tööst kuni täielikult automatiseeritud tööni.

Praegu vaatame üle oma tootepakendid jäätmetekke vähendamise ja ressursisäästu vaatenurgast. Samuti tegeleme transpordi tõhususe parandamisega tootearenduse projekteerimisetapist alates.

1. Meie puidust korpus on pärast fumigatsioonitöötlust. Ei vaja puidu ülevaatust, säästes tarneaega.

2. Kõik masina varuosad olid kaetud pehmete materjalidega, milles kasutati peamiselt pärlvilla.

3. Kõige välimine on fikseeritud raketisega puitkarp.

4. Puidust korpuse põhjas on tugev raudtung, mida on mugav käsitseda ja transportida.

Meie teenused

Interferomeetri kasutamine registreerib masinate X- ja Y-telje liikumise lõikamise ajal, et tagada täpsus. Seadistatakse, et masin oleks enne saatmist täpselt häälestatud. X- ja Y-telje mõõtmiseks tehakse marmorist test, mille käigus arvutatakse välja kõik vajalikud kohandused, et tagada täiuslik tase ja joondus kogu masina pikkuses. Kogu juhtrööpa pikkuses juhitakse kollimaatorit, mis kontrollib sirgust. Lineaarse täpsuse ja lineaarse täpsuse tagamiseks kohandatakse vastavalt vajadusele.

Üksikasjad

• Kasutusala: LASERLÕIKAMINE
• Kasutatav materjal: MDF, metall, kristall
• Seisukord: Uus
• Laseri tüüp: kiudlaser
• Lõikeala: 1500*3000mm
• Lõikekiirus: 100m/min
• Toetatud graafikavorming: AI, DXF, Dst, Dwg, LAS, DXP
• Lõike paksus: 100 mm
• CNC või mitte: jah
• Jahutusrežiim: VEEJAHUTUS
• Juhttarkvara: Cypcut Control System
• Päritolukoht: Anhui, Hiina
• Laserallika kaubamärk: IPG
• Laserpea Kaubamärk: Raytools
• Servomootori kaubamärk: Yaskawa
• Juhtrööpa Kaubamärk: HIWIN
• Juhtimissüsteemi kaubamärk: Cypcut
• Kaal (KG): 15000 KG
• Peamised müügiargumendid: suur täpsus
• Optilise läätse kaubamärk: Might
• Garantii: 3 aastat
• Kohaldatavad tööstusharud: hotellid, ehitusmaterjalide kauplused, tootmistehased, masinate remonditöökojad, ehitustööd
• Masinatesti aruanne: kaasas
• Video väljaminev ülevaatus: tingimusel
• Põhikomponentide garantii: 2 aastat
• Põhikomponendid: surveanum, mootor
• Töörežiim: impulss
• Konfiguratsioon: konsooltüüp
• Käsitletavad tooted: Lehtmetall ja toru
• Funktsioon: programmeeritav
• Pakutav müügijärgne teenindus: insenerid on saadaval masinate hooldamiseks välismaal
• Laseri tüüp: IPG kiudlasergeneraator USA-st
• Laseri lainepikkus: 1070 nm
• Laseri väljundvõimsus: 6kw-20kw
• X-telje käik: 1500 mm
• Y-telje käik: 3000 mm
• Töölaud: avatud disain, fikseeritud laud
• Sõidurežiim: topelt hammaslatt ja hammasratas juhtimissüsteem
• Juhtimissüsteem: Cypcut Control System
