Tehase täisautomaatne 160 tonni 4000 mm CNC hüdrauliline presspidur, 160 tonni presspidur Ce Cert

Toodete kirjeldus

Hüdraulilise presspiduri kogu struktuur:

Täiesti euroopalik disain, voolujooneline välimus, monoblokk, keevitatud terasraam, jäik kuni paindemomendini ja kõrge tõmbetugevus ST44 A1 materjaliga.

CNSanduan PRESS BRAKE sisaldab E210 või DELEM DA41 CNC juhtseadiseid, mis ei paku mitte ainult masina elutähtsate toimingute tõrkekindlat toimimist, vaid pakuvad ka operaatorile märkimisväärset abi kogu painutusprotsessi läbiviimisel.

Kõrge täpsus, kõrge efektiivsus, lihtne ja mugav töö, hea jõudlus, soodne hind ja parim teenindus.

Pakub 2 standardtelje (Y ja X) CNC juhtimist käsitsi R-teljega.

Hüdraulikasüsteem:

Kasutage integreeritud hüdraulilist juhtimissüsteemi, mis on töökindlam ja hõlpsam hooldada. Hüdraulikasüsteem on Boschilt –
Rexroth, Saksamaa.

Reguleerimisahelas kasutatakse ülimalt töökindlaid ja täpseid Bosch – Rexrothi klappe. Hüdraulilise klapi juhtimisega saab saavutada iga täieliku töötsükli.

Kõik silindri tihendid on PARKER USA-st, kõige kuulsam kaubamärk, hea kvaliteet ja kõrge jõudlus

Ülekoormuse ülevoolukaitse on varustatud hüdrosüsteemiga, mis ei taga leket ja õlitaset saab otse lugeda või näha.

Võimalus töötada pidevalt nimikoormuse all, stabiilne töö ja kõrge täpsus.

Elektrisüsteem ja turvalukk:

Jahutussüsteemiga elektripaneel, mis on loodud vastama CE-standarditele ning koosneb SIEMENSi kaubamärgiga automaatika- ja elektriseadmetest.

Tööohutuse tagamiseks kaitsepiire ja turvalukk. Sellel on liigutatav ühe käega pedaalilüliti, mida on lihtne kasutada
tegutseda.

Ohutuslülititega esiküljekatted, tagatulede turvakaitsmed (4. kategooria), CE-määrusele vastav pedaal.

Masin on Euroopa Liidu CE-sertifikaadi ja ISO kvaliteedisüsteemi sertifikaadiga

Sünkroonjuhtimissüsteem:

Libisev sünkrosüsteem: kasutage terasest väändevarda sünkrosüsteemi, lihtsa struktuuriga ja suure täpsusega, tagades, et sünkroniseerimiseks kasutatakse talade vahelist paralleelsust.

Liuguri kahel otsal on 2 sünkrohargi, mis muudavad, süsteem kasutab piduri täpsuse parandamiseks ülemist stantsi kompensatsiooni.

Töölaud võtab kasutusele konkreetse disaini, vähendades tõhusalt madalama tööriista kroonimismoonutusi.

Painde sügavuse reguleerimine ja RAM-i struktuurid:

Painde täpsus ja korratavuse järjepidevus saavutatakse lihtsa mehaanilise süsteemiga, mille sügavus on automaatne (numbrinäit) ja mootoriga (E210 või DA41 CNC-juhtimine) reguleeritav.

Saab liigutada rammi aeglaselt üles, mis võimaldab operaatoril töödeldavat detaili mugavalt juhtida.

Ülemise tööriista universaalne kinnituspind võib vastata kõige kaugemal oleva tööriista kinnitusnõudele.

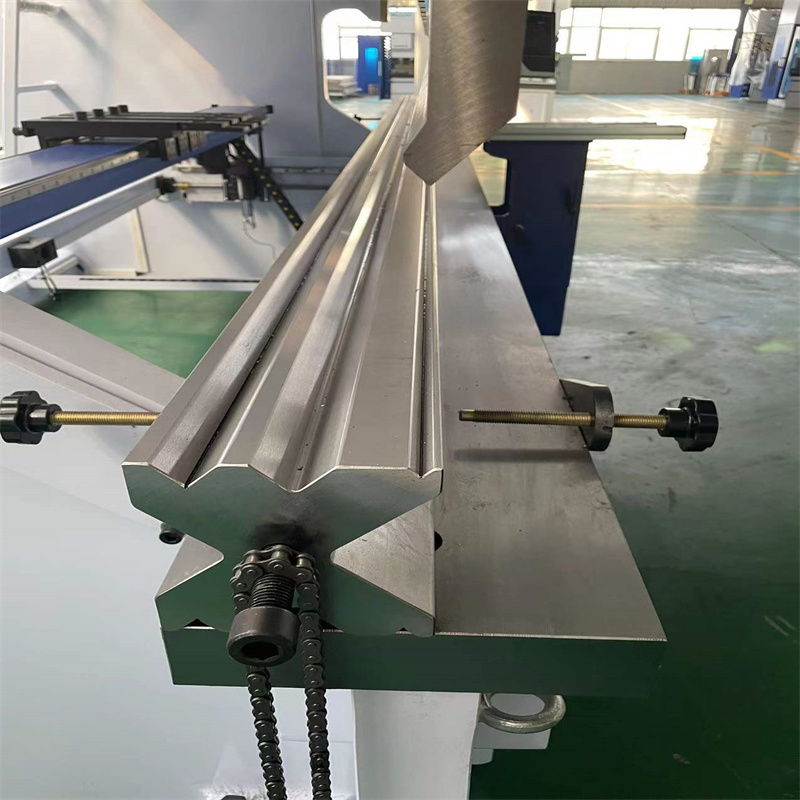

Karastatud ja lihvitud standardsektsiooniga ülemised ja 4V-Die põhjaga tööriistad (4x1000 mm sektsioonid).

Servomootoriga tagagaas (standard)

CNC tagumine gabariidisüsteem X-teljega vahelduvvoolu servomootoriga käitatavate kuulkruvivõllide abil ja lineaarlaagritel 0,01 mm täpsusega.

Tagumine gabariidil on piisavalt hea mehaaniline tugevus ja jäikus paagi tüüpi gabariidi konstruktsiooniga.

Kõrge täpsusega kuulkruvi ja lineaarne juhtrada. Spetsiaalne sõrmpeaga disain, laiendab tagamõõturi ulatust.

Mudelid	Normaalrõhk (Kn)	Pikkus Tabel (mm)	Kaugus Eluaseme vahel (mm)	kõri Sügavus (mm)	Löök (mm)	Avatud Kõrgus (mm)	Peamine Mootor (kw)	Kaal (t)	Üldmõõtmed (LWH) (mm)
WC67K-63/2500	630	2500	2000	320	150	380	5.5	5	28751650*2350
WC67K-63/3200	630	3200	2700	320	150	380	5.5	5.5	3800*1650*2450
WC67K-100/3200	1000	3200	2700	400	180	440	7.5	7.5	3810*1750*2530
WC67K 125/3200	1250	3200	2700	400	180	440	7.5	8.2	3820*1800*2530
WC67K-125/4000	1250	4000	3200	400	180	440	7.5	9	4600*1800*2580
WC67K 160/3200	1600	3200	2700	400	180	450	11	10.8	3830*1870*2560
WC67K 160/4000	1600	4000	3200	400	180	450	11	11.5	4610*1920*2700
WC67K-200/3200	2000	3200	2700	400	180	450	11	12.5	3900*1920*2560
WC67K-200/4000	2000	4000	3200	400	180	450	11	13.8	4620*1950*2700
WC67K-200/6000	2000	6000	4800	400	180	480	11	18.5	6080*1950*2900
WC67K-250/3200	2500	3200	2700	400	200	480	15	15	3900*2150*2950
WC67K-250/4000	2500	4000	3200	400	200	480	15	16.5	4080*2150*3000
WC67K-250/5000	2500	5000	4000	400	250	560	15	17.5	5080*2200*3250
WC67K-250/6000	2500	6000	4800	400	250	560	15	20	6080*2200*3400
WC67K-300/4000	3000	4000	3200	400	250	560	22	19	4080*2200*3200
WC67K-300/5000	3000	5000	4000	400	250	560	22	21	5100*2200*3300
WC67K-300/6000	3000	6000	4800	400	250	560	22	24	6200*2200*3500
WC67K-400/4000	4000	4000	3200	400	320	630	30	25	4100*2400*3500
WC67K-400/5000	4000	5000	4000	500	320	630	30	28	5200*2600*3700
WC67K-400/6000	4000	6000	4800	500	320	630	30	38	6200*2650*4800
WC67K-500/4000	5000	4000	3200	600	320	630	37	40	4200*2800*4600
WC67K-500/5000	5000	5000	4000	600	320	630	37	45	5200*2800*4900
WC67K-500/6000	5000	6000	4800	600	320	630	37	50	6200*2800*5200
WC67K-600/5000	6000	5000	4000	600	320	630	45	58	5200*3000*5300
WC67K-600/6000	6000	6000	4800	600	320	630	45	63	6200*3000*5600
WC67K-800/5000	8000	5000	4000	700	350	800	55	75	5200*3500*5600
WC67K-800/6000	8000	6000	4800	700	350	800	55	85	6200*3500*5800
WC67K-1000/6000	10000	6000	4800	700	400	800	55	105

Üksikasjad

• Liuguri käik (mm): 250 mm
• Automaatne tase: Täisautomaatne
• Kurgu sügavus (mm): 400 mm
• Masina tüüp: sünkroniseeritud
• Töölaua pikkus (mm): 3200
• Töölaua laius (mm): 200 mm
• Mõõdud: 4000x2250x4060mm
• Seisukord: Uus
• Päritolukoht: Anhui, Hiina
• Materjal / töödeldud metall: messing / vask, roostevaba teras, süsinikteras, alumiinium, PVC
• Automatiseerimine: automaatne
• Lisateenused: Lõppvormimine
• Aasta: 2021
• Kaal (KG): 6000
• Mootori võimsus (kw): 18,5 kw
• Peamised müügiargumendid: konkurentsivõimeline hind
• Garantii: 2 aastat
• Kohaldatavad tööstusharud: autotööstus, teraskonstruktsioonide tööstus, elektritööstus, autoosade tööstus, liftitööstus, energeetika, laevad ja konteinerid, köögiseadmed, mittestandardne tööstus, roostevabast terasest uksetööstus
• Showroom Asukoht: Ühendkuningriik, puudub
• Turundustüüp: uus toode 2020
• Masinatesti aruanne: kaasas
• Video väljaminev ülevaatus: tingimusel
• Põhikomponentide garantii: 2 aastat
• Põhikomponendid: mootor
• CNC-süsteem: E21,CT8,DA41S,DA52S,DA53T,DA58T,DA66T,CT12
• Märksõna:: Vajutage pidurit
• Tooraine:: lehtede / plaatide valtsimine
• Tüüp:: Hüdraulilised painutustööriistad
• CNC juhttelg:: Y1 Y2 X/Y1 Y2 X W-telg kroonimine
• Elektrilised komponendid:: Schneider Electrical prantsuse keelest
• Mootori võimsus:: Siemens Saksamaalt
• BackGauge & RAM draiv:: Schneider Electricali inverter
• Kuulkruvi/ poleeritud varras:: HIWIN TaiWan Brandilt
• Värv:: Valikuline
• Sertifitseerimine: ce
• Pakutav müügijärgne teenindus: video tehniline tugi, võrgutugi
• Garantiijärgne teenindus: video tehniline tugi, võrgutugi
