Cnc-pressi pidur koos fotoelektrilise kaitsega elektrohüdraulilise sünkroonse painutusmasinaga

Elektrohüdrauliline presspidur

RAYMAXi presspiduril on kvaliteedi parandamiseks CNC-kroonimissüsteem ja servoajamiga tagasimõõtesüsteem
suurenenud kiirused ja 3D-võimeline graafiline juhtseade, mis simuleerib paindejärjestusi ja kokkupõrkepunkte. Samuti on sellel GENIUS-seeria masinatel suurenenud töökiirus, käik, päevavalgus ja pressimisvõimsus. Tulevik – tänu kasvavatele energiakuludele ja turul pakutavatele üha kuluefektiivsematele kiirusreguleeritud ajamite käigule on muutuva kiirusega lahendused edenenud.

Toote spetsifikatsioonid

Tüüp	63T/2500	80T/3200	100T/3200	160T/3200	200T/3200	250T/3200	300T/3200
Nimijõud (KN)	630	800	1000	1600	2000	2500	3000
Painde pikkus (mm)	2500	3200	3200	3200	3200	2700	3200
Vertikaalne kaugus (mm)	1900	2700	2700	2700	2700	2700	2700
Kurgu sügavus (mm)	350	350	400	400	400	400	400
Liuguri liikumine (mm)	170	170	200	200	200	200	200
Maksimaalne ava (mm)	380	380	420	420	420	420	420
Põhivõimsus (kw)	5.5	7.5	7.5	11	15	15	22
Kroonivad silindrid	2	3	3	3	3	3	3
Juhtteljed	3+1	3+1	3+1	3+1	3+1	3+1	3+1
X-telje käik (mm)	500	500	500	500	500	500	500
X-telje kiirus (mm/s)	200	200	200	200	200	200	200
Üldine mõõde (PxLxK) (mm)	3100x1450x2050	3500x1550x2100	3500x1580x2400	3500x1650 x2500	3500x1680 x2550	3500x1700 x2600	3500x1800 x2730
kaal (tonn)	5.8	7.8	8.5	11	14.2	15.6	16.8

Toote konfiguratsioon

DA-53T juhtimissüsteem

* Puutetundlik navigeerimine kiirklahviga

*10,1" kõrge eraldusvõimega värviline TFT

*Kuni 4 telge (Y1,Y2 + 2 lisatelge)

*Kroonimise juhtimine

*Tööriista/materjali/tootekogu

*Servo ja sagedusmuunduri juhtimine

* Täiustatud Y-telje juhtimisalgoritmid nii suletud kui ka avatud ahelaga ventiilidele.

*TandemLink (valikuline)

*USB-mälupulga liides

*Profile-T võrguühenduseta tarkvara

Kiired klambrid

*Standardsed topelt-V-tüüpi alumised erineva suuruse ja erineva kujuga pesad, mis on mugavad stantside vahetamiseks, on võimelised painutama tavalisi plaate, millel on kõrge kulu- ja jõudlussuhtega CNC topelt-V-stantsiga töölaud, mugav segmenteeritud stantside paigaldamiseks.

Taiwani HIWIN kuulkruvi ja lineaarne juhtsiin

* Varustatud Taiwani HIWIN kuulkruvi ja lineaarse juhtsiiniga, tagagabariidil on horisontaalne paigalduskesta struktuur, millel on kõrge stabiilsus, ühe kestaga topeltjuhik, ülitäpne, X-telje ajam, automaatne CNC-süsteem

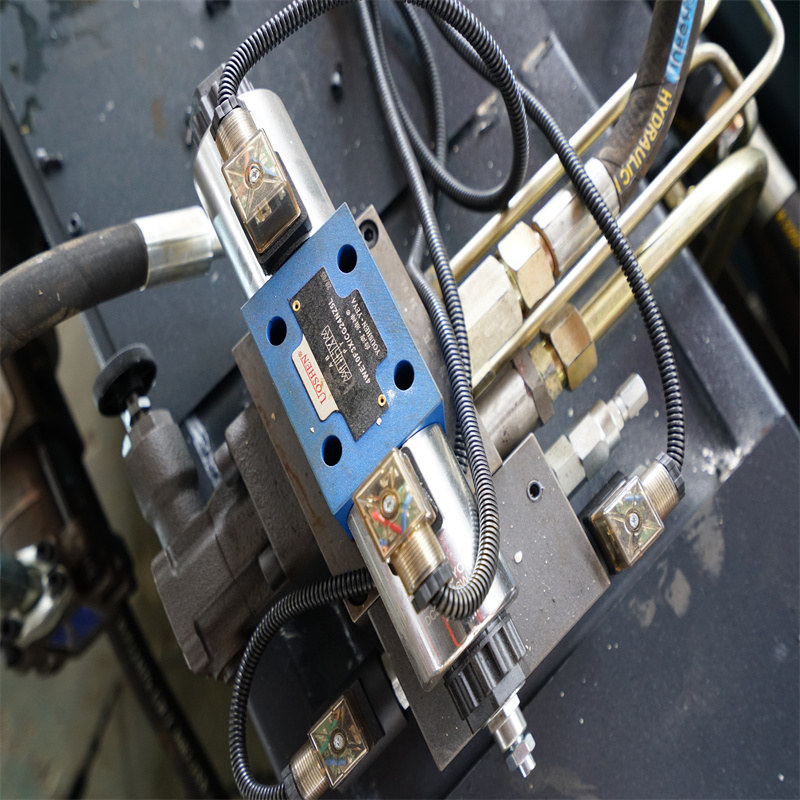

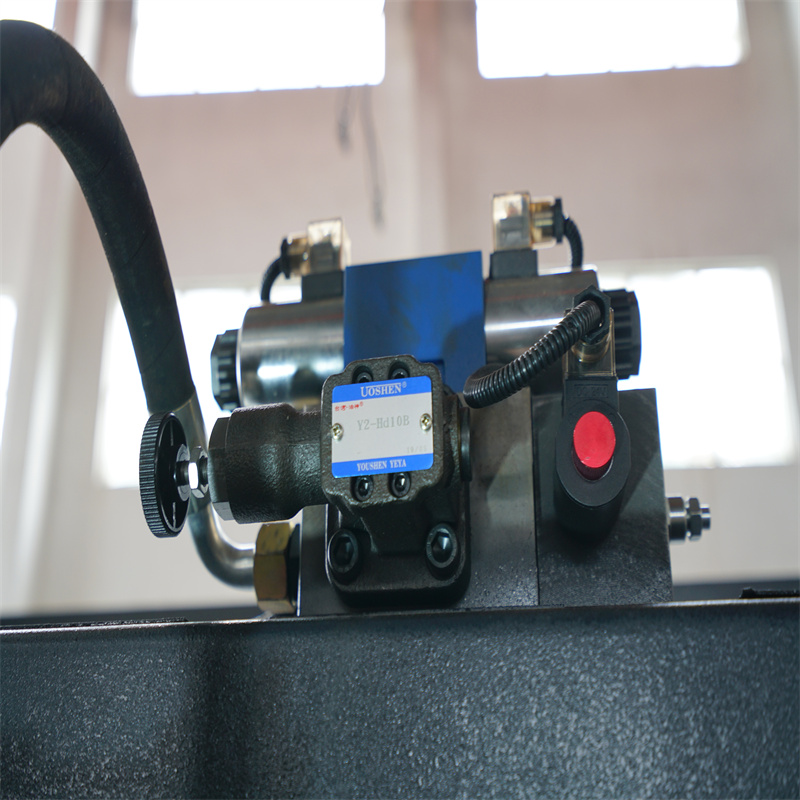

Maailmakuulus hüdrauliliste väärtuste komplekt

Kasutage parima kvaliteediga Saksamaa BOSCH REXROTH silindriventiili, et tagada kõrge jõudlus ja kõrge töökindlus, lekete ja rikete puudumine.

V-telje mehaaniline krooks

V-telje mehaaniline kroon, mis parandab paindenurga täpsust ja lineaarsust

Siemensi mootor

Garanteerib masina tööea ja vähendab töötamise ajal müra

Jalglüliti

*See on teisaldatav ja võib hädaabinupu abil töö igal ajal soovi korral peatada. Kasutusea pikendamine ja valikuline tundlikkus. See on usaldusväärsem.

Manuaalne tagamõõtja sõrm

*2 kuni 5 tagumist mõõte sõrme (standard 3)

0il pump

* Ameerika maailmakuulus hüdropumba kaubamärk. See toimib hästi ja annab kogu süsteemile suure võimsuse. Sunny pumba kasutamine tagab pumba tööea ja madalama töömüra.

42CrMo tööriistad

* Matriitsid on valmistatud 42CrMo terasest, kõvadus pärast kuumtöötlust kuni 42 kraadi, tagades stantsi kasutusea

Hispaania FAGOR Resti joonlaud

*Liuguri asendi signaali edastab kontrollerile Hispaania FAGOR resti joonlaud, seejärel reguleerib CNC-kontroller kütusepaagi kogust, muutes sünkroonse klapi ava suurust, kontrollides sellega samal sagedusel töötavat liugurit (Y1,Y2), säilitades paralleelse töölaua olek.

Võimas kabinet

*Prantsuse Schneideri elektrisüsteem masina stabiilsuse tagamiseks ja Estuni servoajam X- ja Y-telgede täpsuse juhtimiseks.

*Ava uks

*Toide välja

Üksikasjad

• Liuguri käik (mm): 120 mm
• Automaatne tase: Täisautomaatne
• Kurgu sügavus (mm): 320 mm
• Masina tüüp: sünkroniseeritud
• Töölaua pikkus (mm): 3200
• Töölaua laius (mm): 3200 mm
• Mõõdud: 3500x1700x2200mm
• Seisukord: Uus
• Päritolukoht: Hiina
• Materjal / töödeldud metall: messing / vask, roostevaba teras, SULAM, süsinikteras, alumiinium
• Automatiseerimine: automaatne
• Lisateenused: lõigatud
• Aasta: 2021
• Kaal (KG): 2800
• Mootori võimsus (kw): 13,5 kw
• Peamised müügiargumendid: automaatne
• Garantii: 2 aastat
• Kohaldatavad tööstusharud: hotellid, rõivapoed, ehitusmaterjalide kauplused, masinate remonditöökojad, tootmistehas, toidu- ja joogitehas, talud, restoranid, kodukasutus, jaemüük, toidupood, trükikojad, ehitustööd , energeetika ja kaevandamine, toidu- ja joogipoed , Muu, Reklaamifirma
• Showroom Asukoht: puudub
• Turundustüüp: uus toode 2021
• Masinatesti aruanne: kaasas
• Video väljaminev ülevaatus: tingimusel
• Põhikomponentide garantii: 2 aastat
• Põhikomponendid: laager, mootor, pump, PLC, mootor
• CNC juhtimissüsteem: DA53T
• Funktsioon: lehtmetalli painutamine
• Võimsus: 13kw
• Toote nimetus: vajutage pidurit
