Automaatne torulõikamismasin 1000w väikese töölaua kiudlaseriga lõikamismasin

Masina kirjeldus

Laserlõikus on parim lõikamismeetod erinevate lõikamistehnoloogiate seas, mida inimesed tänapäeval on õppinud. Laserlõikamise eelised on: väike termiline deformatsioon, kõrge lõikamistäpsus, madal müratase, saastevaba, hõlpsasti teostatav automaatne lõikamine, kuigi alginvesteering on suur (puudus), kuid töötlemiskulud on 50% väiksemad kui mehaaniline töötlemine. Täiustatud tootmistehnoloogiana on laserlõikamise eelisteks lai kasutusala, paindlik protsess, kõrge töötlemise täpsus, hea kvaliteet, puhas tootmisprotsess ja automatiseerimise lihtne realiseerimine, paindlikkus, intelligentsus ning toote kvaliteedi ja tööviljakuse parandamine.

Masina funktsioon

1. Masin võtab kasutusele avatud töölaua struktuuri, imporditud ülitäpse kahe ajamiga hammaslati ja hammasratta ning lineaarse juhtrööpa, stabiilse jõuülekande ja suure täpsusega.

2. Nii voodil kui ka liikuval talal on ühtne keevituskonstruktsioon. Voodi on kuumtöödeldud 600°C juures ja viimistletud 12-meetrise pukkfreesimisega. Seda jahutatakse ahjus 24 tundi. Pärast lõõmutamist karestati see ja seejärel töödeldakse vibratsiooniga vananemist, mis võib täielikult kõrvaldada keevitamise ja töötlemise kohanemisvõime, hea jäikuse, suure täpsusega, säilitab pikaajalise kasutamise ilma deformatsioonita.

3. X-, Y- ja Z-teljed imporditakse Prantsusmaalt koos suure täpsusega, suure kiirusega, suure pöördemomendi, suure inertsiga, stabiilse ja vastupidava jõudlusega servomootoritega. Tagada kogu masina suur kiirus ja kiirendus.

4. See võtab kasutusele Windowsi operatsioonisüsteemil põhineva CYPCUT kiudlaserlõikusmasina spetsiaalse arvjuhtimissüsteemi ja integreerib laserlõikamise juhtimiseks palju spetsiaalseid funktsioonimooduleid, millel on võimsad funktsioonid, hea inimese ja masina liides ja lihtne töö.

5. CYPNEST Expert Edition pesitsustarkvara on CNC lõikemasinate põhitehnoloogia, et realiseerida "täistööajaga lõikamine, kõrge efektiivsusega lõikamine ja suure pesastuskiirusega lõikamine". See on materjalide tõhusa säästmise ja lõikamise tõhususe parandamise põhitagatis.

6. Lõikepea kasutab spetsiaalseid kiudlaserlõikepeasid, mis on toodetud rahvusvaheliselt tuntud kaubamärkide ja mahtuvuslike andurite poolt ning millel on kõrge tundlikkuse täpsus, tundlik reaktsioon ning kõige stabiilsem ja usaldusväärsem jõudlus. 7. Saksamaalt imporditud ülitäpne elektrooniliselt juhitav proportsionaalne ventiil suudab täpselt reguleerida lõikamisabigaasi õhurõhku, et saavutada parim lõikeefekt.

Masina komponendid

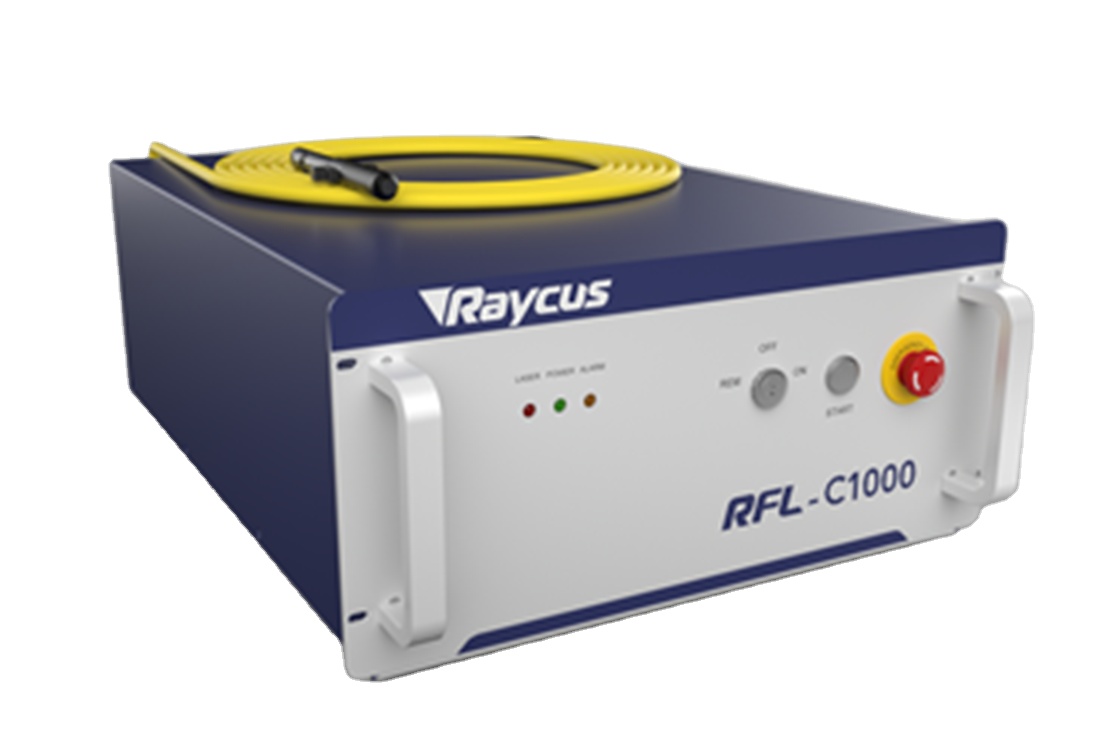

Raycus RFL-C1000 kiudlaseri allikas

• Suurepärane kiire kvaliteet (BPP)

• Pidev BPP kogu võimsusvahemikus

• Kasutage pikka fookuskaugust, et saada ikka väike koht

• Elektrooptilise muundamise efektiivsus> 25%

• Hooldusvaba töö

• Modulaarne disain, "plug and play"

• Väike suurus ja lihtne paigaldus

• Pumba allika kasutusiga >100 000 tundi

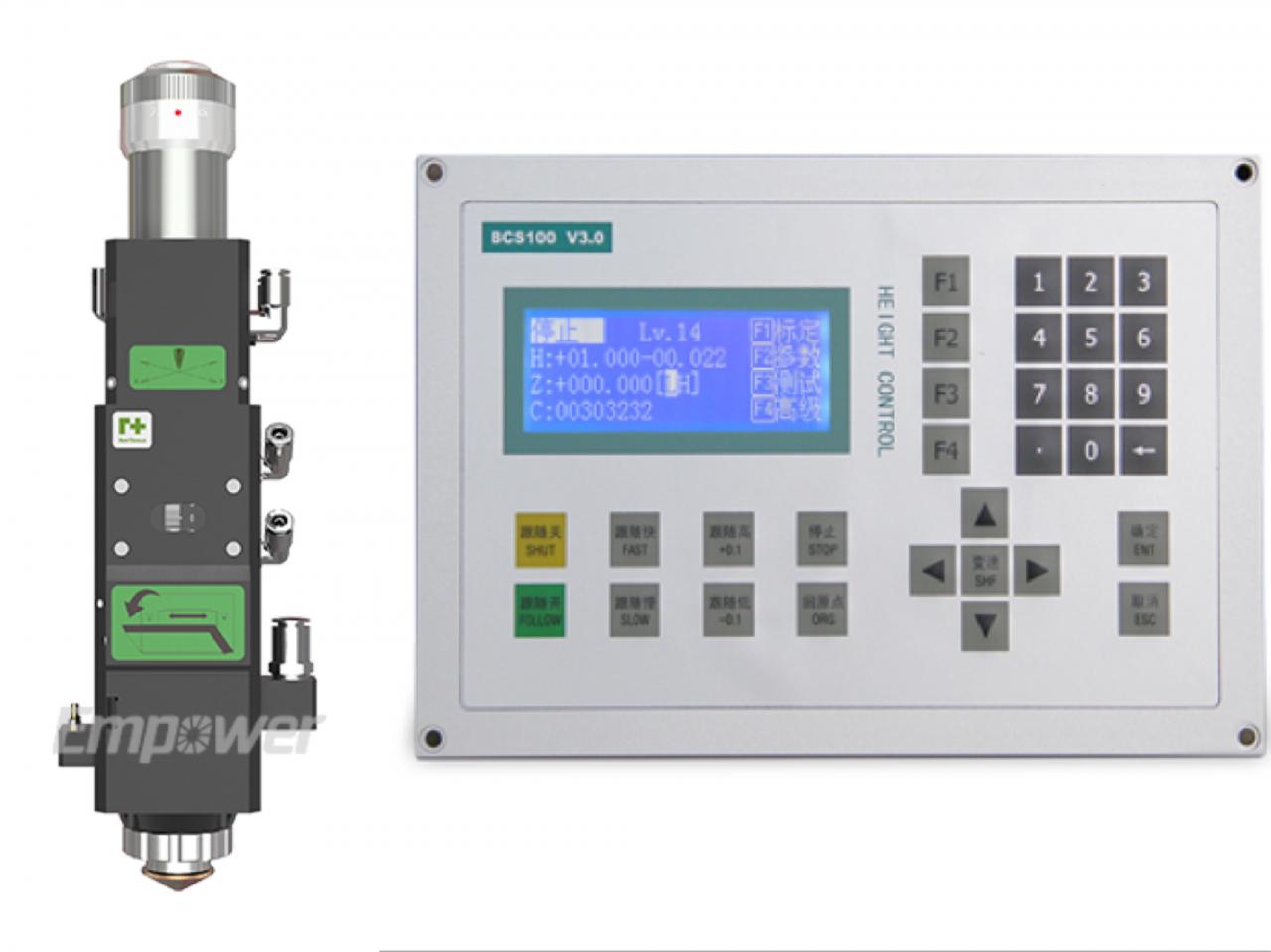

Lõikepea ja kõrguse regulaator

• Saadaval mahtuvusliku kõrgusanduriga.

• Temperatuuriandurid kaitsevad optikat ja vähendavad ülekuumenemise võimalust.

• 10 mm objektiivi liikumist fookuse seadmiseks.

• Kiire ja lihtne juurdepääs katteklaasile.

• Paindlik disain koha suuruse optimeerimiseks.

• Abigaasi sujuv vool.

• Kompaktne, kerge disain.

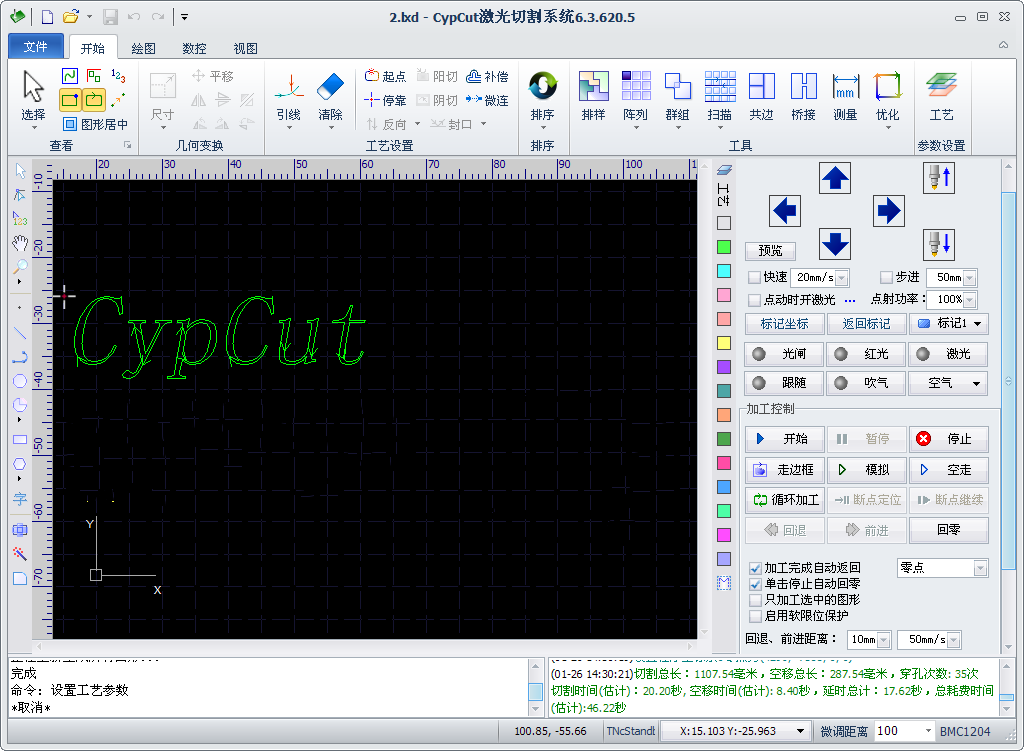

Cypcut lõikesüsteem

• Automaatne kõrguse reguleerimine

• Tarkvarakaitse

• Laserkiire võimsuse juhtimine

• Järsku väljalülituspunkti jätkamise funktsioon

• Konnahüpe ja automaatne serva positsioneerimise funktsioon

• Reaalajas reageerimine, et vältida signaali viivitust, mis põhjustab ümarat serva

Spetsifikatsioon

Peamiste komponentide loend
Ei.	Komponendi nimi	Tootja – päritolukoht
1	Tööpink	Plaatide keevituspink - Dahan
2	Masina tala	Alumiiniumist tala - Dahan
3	Fiber Laser allikas	Raycus/Max 1000W – Hiina
4	Laserpea	Raytools – Hiina
5	Lõikesüsteem	Cypcut – Hiina
6	Servo mootor ja juht	Schneider – Prantsusmaa
7	Kiiruse vähendaja	Shimpo – Jaapan
8	Juhtrööpad	Hiwin – Taiwan
9	Rack & hammasratas	YYC Taiwanist
10	Proportsionaalne klapp	SMC - Jaapan
11	Jahuti	Hanli – Hiina

Tehnilised andmed
Laseri võimsus	1000W
Lõikeala (mm) (L × L)	3000 mm × 1500 mm
Maksimaalne lõikekiirus (m/min)	120 m/min
Max kiirendatud	1,5G
Positsioneerimise täpsus	±0,03 mmmm
Korratavuse täpsus	±0,02 mm
Minimaalne joone laius	0,15 mm
Maksimaalne lõikesügavus (mahe teras)	12 mm
Roostevaba teras N2	5 mm
Alumiiniumist	3 mm
Sõidutee	Imporditud servomootor
Ülekande viis	Imporditud hammaslatt ja hammasratta topeltjuht
Elektrinõuded	380V/50Hz.60Amp
Energiatarve	12 kW
Töötüki kaal	800 kg
Kaal	5500 kg
Kontuuri suurus (mm)	4800 mm × 2700 mm × 1900 mm (P × L × K)
Kontuuri suurus kaubaaluse vahetajaga (mm)	8400 mm × 3000 mm × 2100 mm (P × L × K)

Eelised ja rakendused

EELISED:

1, energiatarbimise kulude kokkuhoid / ainult 20-30% CO2 laserlõikusmasinast sama võimsusega.

2, lihtsate või keerukate osade paindlikkus ja täpsus

3, võtab kasutusele imporditud maailma kaubamärgi kiudlaseri / eluiga üle 100 000 tunni

4, imporditud servomootor ja ülekandesüsteem tagavad täpse lõikamise

5, kvaliteetne lõige ilma täiendava viimistluseta

6, kõrgem lõikekiirus ja tõhus, lõikeplaadi kiirus üle 10 meetri minutis

7, kontaktivaba lõige, mis tähendab, et materjalil pole jälgi ega saastumist

8, võime lõigata praktiliselt iga lehtmetalli

RAKENDUSED:

KOHALDATAVAD MATERJALID: Roostevaba teras, süsinikteras, legeerteras, räniteras, vedruteras, alumiinium, alumiiniumisulam, tsingitud leht ja muud metallist torud ja torud.

KOHALDATAV TÖÖSTUS: Seda kasutatakse laialdaselt tööstuslikes torustike töötlemises, plahvatuskindlates seadmetes, sõjatööstuses, keemiatööstuses, naftauuringutes, lampides ja laternates, metallitöötlemises, rauast, ehituses jne.

Meie teenus ja eelised

Meie Teenus

1. Selle kiudlasermasina ja kiudlaseri osade kaheaastane garantii; üheaastane garantii teistele masinatele ja osadele.

2. 24-tunnine professionaalne veebipõhine tehniline tugi.

3. Kvalifitseeritud insener aitab kliendil probleemi ilmnemisel TM-i, Whatsapi abil probleemi õigeaegselt lahendada.

4. Tasuta tarkvarauuendus.

5. Eluaegne hooldus ja varuosade tarnimine.

Meie eelised

1. Alibaba autentimisettevõte

2. 12-aastane ekspordikogemus

3. 20-aastane tootmiskogemus

4. OEM- ja ODM-teenus

5. 24-tunnine võrguteenus

6. Edasimüüjate võrgustik üle kogu maailma

Üksikasjad

• Kasutusala: LASERLÕIKAMINE
• Kohaldatav materjal: metall
• Seisukord: Uus
• Laseri tüüp: kiudlaser
• Lõikeala: 3000*1500mm
• Lõikekiirus: 120m/min
• Toetatud graafikavorming: DXF
• Lõikepaksus: 1-10 mm
• CNC või mitte: jah
• Jahutusrežiim: VEEJAHUTUS
• Juhttarkvara: Cypcut
• Laserallika kaubamärk: Raycus/IPG/Max
• Laserpea Kaubamärk: Raytools/Precitec
• Servomootori kaubamärk: Yaskawa
• Juhtrööpa Kaubamärk: HIWIN
• Juhtimissüsteemi kaubamärk: Cypcut
• Kaal (KG): 5500 KG
• Peamised müügiargumendid: pikk kasutusiga
• Optilise läätse kaubamärk: Raytools
• Garantii: 1 aasta
• Kohaldatavad tööstusharud: tootmistehas, lehtmetalli töötlemine
• Masinatesti aruanne: kaasas
• Video väljaminev ülevaatus: tingimusel
• Põhikomponentide garantii: 2 aastat
• Põhikomponendid: laserallikas
• Max lõikekiirus (m/min): 120 m/min
• Maksimaalne kiirendus: 1,5G
• Positsioneerimise täpsus: ±0,03mmmm
• Korratavuse täpsus: ±0,02mm
• Minimaalne joone laius: 0,15 mm
• Maksimaalne lõikesügavus (mahe teras): 12 mm
• Roostevaba teras N2: 5 mm
• Alumiinium: 3mm
• Elektrinõuded: 380V/50Hz.60Amp
• Kontuuri suurus koos kaubaaluste vahetajaga (mm): 8400 mm * 3000 mm * 2100 mm (P * L * K)
• Sertifitseerimine: Sgs
• Pakutav müügijärgne teenindus: võrgutugi, tasuta varuosad, video tehniline tugi
• Garantiijärgne teenindus: video tehniline tugi, teenindus puudub, võrgutugi, varuosad, kohapealne hooldus- ja remonditeenus
