15t 40t 80t 100t hüdrauliline presspiduri CNC painutusmasin

Vajutage piduri-/painutusmasinat

hüdrauliline presspidur CNC-painutusmasin, millel on täpne tagamõõtur, servomootor, ohutuskaitse, kiire klamber, kuulkruvi ja lineaarne juhik. Kõik Saksamaalt, USA-st, Hollandist, Itaaliast Brändi osad. Painde paksust ja pikkust saab valmistada kohandatud kujul.

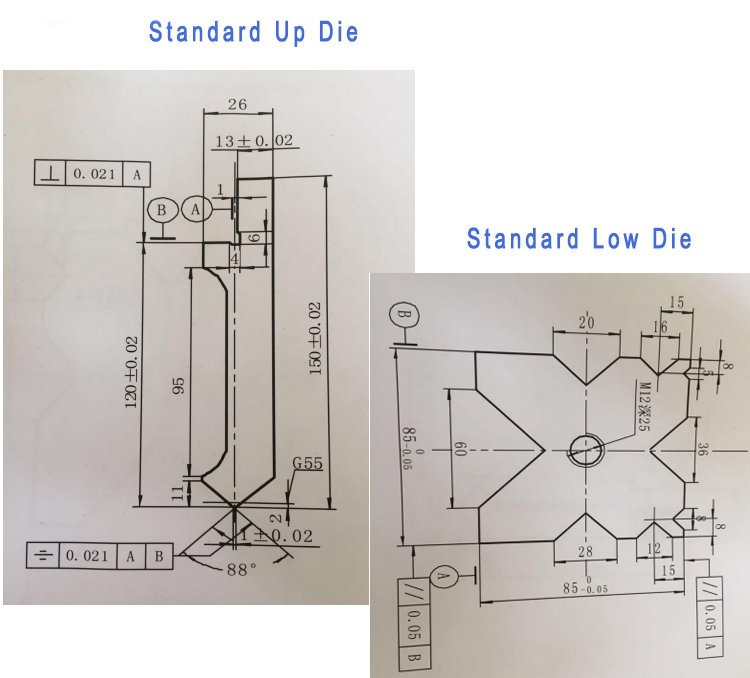

Lõikatav graafika

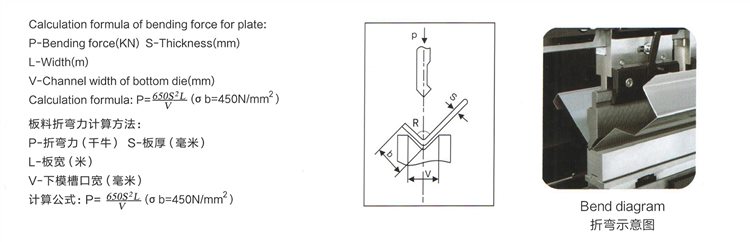

Press Brake jõudiagramm

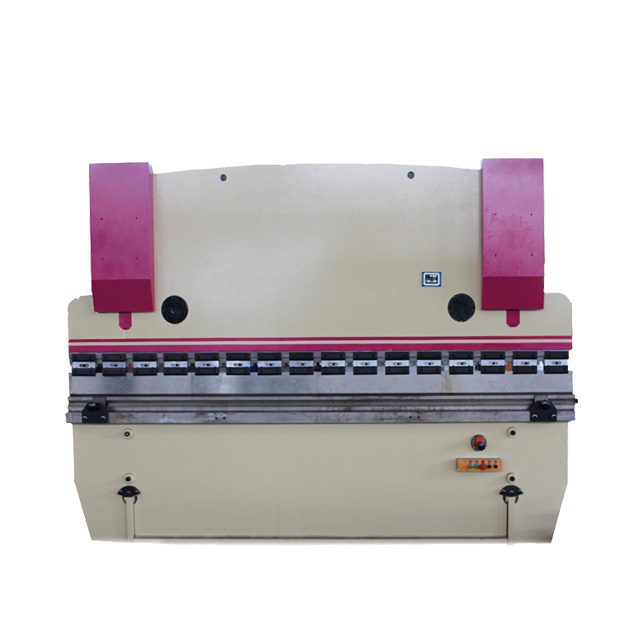

WC67Y/K vajuta pidurit

WC67Y/K vajuta pidurit

●Servomootori juhtimine

●Salvestage kuni 100 programmi

●Kuni 25 kurvi programmi kohta

●Tööriistateek ja Tööriistaprogramm

●Automaatne painutusnurga programm

● Suurem ram ja backgahge kiirus

● Suurem painde- ja positsioneerimistäpsus

WC 67Y/K Omadused

Kogu keevitatud masina struktuur saavutab suure jäikuse; masin on konstrueeritud ANSYS tarkvara abil, mis tagab piduri töökindluse ja täpsuse.

Tagapikkuse mootoreid juhib inverter, mis võib mootori sagedust ja pinget muutes saavutada tagakülje ja rammi suure positsioneerimise täpsuse.

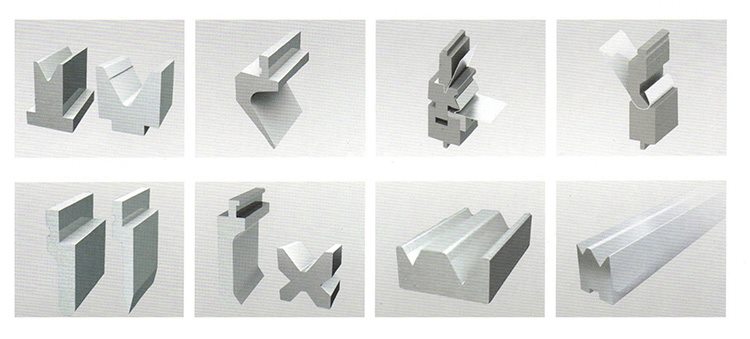

Erinevad stantsid ja stantsid on valikulised vastavalt kliendi nõudmistele, nt Multi-V stants, raadiusega stants, hanekelaga stants jne. Üks komplekt standardseid stantse ja stantse on tasuta kaasas.

X-telge (Backgahge) ja Y-telge (ram- või silindrikäik) saab programmeerida E21-süsteemi kontrolleriga, mis suudab salvestada kuni 40 programmirühma. Külg- ja tagumine metallist kaitsekate vastab Euroopa ohutusstandarditele.

Hüdraulilist ülekoormust saab kaitsta ülevooluventiiliga, süsteemi rõhku saab hõlpsalt rõhulülitiga reguleerida.

Hädanupuga jalglüliti võib õnnetuse korral masina kohe peatada.

Tüüp	Nominaalne rõhk	Töölaua pikkus	Veergude vahe	Kurgu sügavus	Slide Stroke	Max avatud	Mootori võimsus	Mõõtmed
	(KN)	(mm)	(mm)	(mm)	(mm)	(mm)	(KW)	(mm)
WC67Y- 40t/2200	400	2200	1775	250	100	320	5.5	2300 × 1500 × 2000
WC67Y- 40t/2500	400	2500	1975	250	100	320	5.5	2600 × 1500 × 2000
WC67Y- 63t/2500	630	2500	2095	250	120	360	5.5	2600 × 1600 × 2300
WC67Y- 63t/3200	630	3200	2570	250	120	360	5.5	3300 × 1600 × 2300
WC67Y- 80t/3200	800	3200	2565	320	120	360	7.5	3300 × 1700 × 2300
WC67Y- 80t/4000	800	4000	3165	320	120	360	7.5	4100 × 1700 × 2300
WC67Y- 100t/3200	1000	3200	2560	320	120	360	7.5	3300 × 1800 × 2400
WC67Y- 100t/4000	1000	4000	3165	320	120	360	7.5	4100 × 1800 × 2500
WC67Y- 125t/3200	1250	3200	2550	320	120	360	7.5	3250 × 1920 × 2450
WC67Y- 125t/4000	1250	4000	3450	320	120	360	7.5	4100 × 1920 × 2500
WC67Y- 160t/3200	1600	3200	2540	320	180	440	11	3300 × 1600 × 2600
WC67Y- 160t/4000	1600	4000	3140	320	180	440	11	4100 × 2000 × 2600
WC67Y- 160t/6000	1600	6000	4740	320	180	440	11	6100 × 2000 × 2600
WC67Y- 200t/3200	2000	3200	2540	320	250	530	11	3300 × 2100 × 2800
WC67Y- 200t/4000	2000	4000	3140	320	250	530	15	4100 × 2100 × 2900
WC67Y- 200t/5000	2500	5000	3120	400	250	530	15	5100 × 2100 × 3000
WC67Y- 250t/4000	2500	4000	3120	400	250	560	18.5	4100 × 2200 × 3500
WC67Y- 250t/5000	2500	5000	3920	400	250	560	18.5	5100 × 2200 × 3500
WC67Y- 250t/6000	2500	6000	4720	400	250	560	18.5	6100 × 2200 × 3500
WC67Y- 300t/5000	3000	5000	39100	400	250	560	22	5100 × 2600 × 4000
WC67Y- 300t/6000	3000	6000	4710	400	250	560	22	6100 × 2600 × 4000
WC67Y- 300t/7000	3000	7000	5620	400	250	560	22	7100 × 2600 × 4400
WC67Y- 350t/6000	3500	6000	5100	400	250	560	30	6100 × 2600 × 4200
WC67Y- 350t/7000	3500	7000	5620	400	250	560	30	7100 × 2600 × 4500
WC67Y- 400t/4000	4000	4000	3100	400	300	620	30	4100 × 2700 × 3800
WC67Y- 400t/6000	4000	6000	4280	400	320	630	30	6100 × 2800 × 4200
WC67Y- 500t/5000	5000	5000	4100	400	320	630	37	5100 × 3000 × 4400
WC67Y- 500t/6000	5000	6000	4820	400	320	630	37	6100 × 3000 × 4700
WC67Y- 500t/7000	5000	7000	5620	400	320	630	37	7100 × 3000 × 4900
WC67Y- 600t/6000	6000	6000	4820	400	320	630	45	6100 × 2965 × 4700
WC67Y- 600t/7000	6000	7000	5620	400	320	630	55	7100 × 2965 × 4900

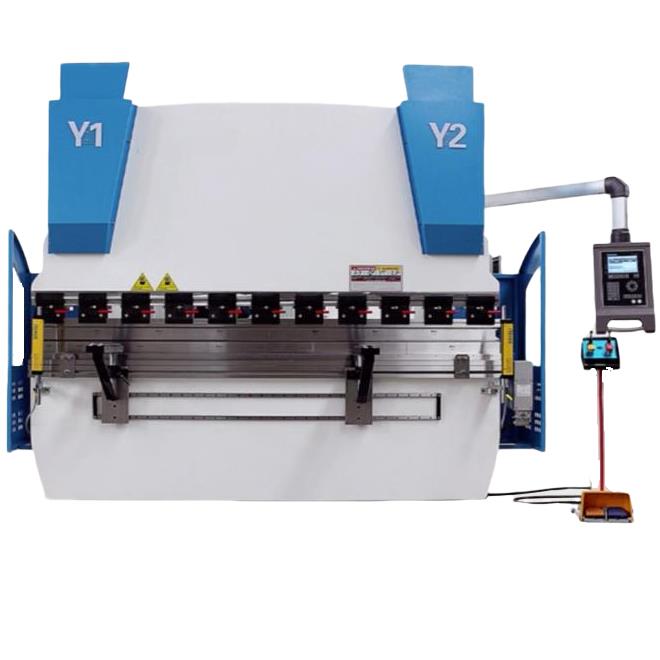

WE67K seeria elektrohüdrauliline servopresspiduri CNC painutusmasin

WE67K seeria elektrohüdrauliline servopresspiduri CNC painutusmasin võtab vastu integreeritud keevitus- ja töötlemisstruktuuri.

Kere põhikomponente analüüsitakse lõplike elementide analüüsi tarkvaraga ANSYS, mis tagab töökindluse ja
tööpingi üldine täpsus.

Peamine õlisilinder mõlemal küljel murrab läbi traditsioonilise mehaanilise deflektori tüüpi painutamise käigu juhtimisrežiimi
masin ja võtab kasutusele suletud ahela juhtimisrežiimi, mis koosneb Saksamaalt imporditud elektrohüdraulilisest servoklapist ja Saksamaalt imporditud resti joonlauast.

WE67YK omadused

● Täiustatud konfiguratsioon, ülitäpne ja tõhus CNC hüdrauliline piduripress

● Holistiline keevitusstruktuur

● elektrohüdrauliline servosüsteem, suletud ahelaga juhtimine liuguri sünkroonimist

● Kahekordne kroonimismehhanism

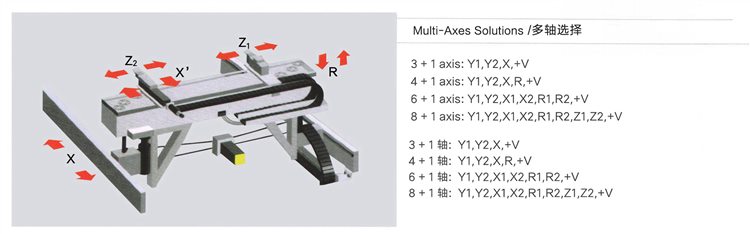

●Standardkonfiguratsioon 3 1 teljega:
Y1 (vasakust silindrist üles-alla)
Y2 (parempoolsest silindrist üles-alla)
X (tagurpidi edasi-tagasi)
V (hüdrauliline kroonimine)

● Backgauge System (valikuline):
4-teljeline tagagabariit (X. R, Z1. Z2)
5-teljeline tagamõõtur (XR Z1. Z2, X')
6-teljeline tagagabariit (X1. X2. R1. R2, Z1. Z2)

Tüüp	Nominaalne rõhk	Töölaua pikkus	Veergude vahe	Kurgu sügavus	Slide Stroke	Max avatud	Mootori võimsus	Mõõtmed
	(KN)	(mm)	(mm)	(mm)	(mm)	(mm)	(KW)	(mm)
WE67K-40t/2200	400	2200	1775	250	175	320	5.5	2300 × 1500 × 2000
WE67K-40t/2500	400	2500	1975	250	175	320	5.5	2600 × 1500 × 2000
WE67K-63t/2500	630	2500	2095	250	175	360	5.5	2600 × 1600 × 2300
WE67K-63t/3200	630	3200	2570	250	175	360	5.5	3300 × 1600 × 2300
WE67K-80t/3200	800	3200	2565	320	175	360	7.5	3300 × 1700 × 2300
WE67K-80t/4000	800	4000	3165	320	175	360	7.5	4100 × 1700 × 2300
WE67K-100t/3200	1000	3200	2560	320	215	360	7.5	3300 × 1800 × 2400
WE67K-100t/4000	1000	4000	3165	320	215	360	7.5	4100 × 1800 × 2500
WE67K-125t/3200	1250	3200	2550	320	215	360	7.5	3250 × 1920 × 2450
WE67K-125t/4000	1250	4000	3450	320	215	360	7.5	4100 × 1920 × 2500
WE67K-160t/3200	1600	3200	2540	320	215	440	11	3300 × 1600 × 2600
WE67K-160t/4000	1600	4000	3140	320	215	440	11	4100 × 2000 × 2600
WE67K-160t/6000	1600	6000	4740	320	215	440	11	6100 × 2000 × 2600
WE67K-200t/3200	2000	3200	2540	320	215	530	11	3300 × 2100 × 2800
WE67K-200t/4000	2000	4000	3140	320	215	530	15	4100 × 2100 × 2900
WE67K-200t/5000	2500	5000	3120	400	215	530	15	5100 × 2100 × 3000
WE67K-250t/4000	2500	4000	3120	400	215	560	18.5	4100 × 2200 × 3500
WE67K-250t/5000	2500	5000	3920	400	215	560	18.5	5100 × 2200 × 3500
WE67K-250t/6000	2500	6000	4720	400	250	560	18.5	6100 × 2200 × 3500
WE67K-300t/5000	3000	5000	39100	400	250	560	22	5100 × 2600 × 4000
WE67K-300t/6000	3000	6000	4710	400	250	560	22	6100 × 2600 × 4000
WE67K-300t/7000	3000	7000	5620	400	250	560	22	7100 × 2600 × 4400
WE67K-350t/6000	3500	6000	5100	400	250	560	30	6100 × 2600 × 4200
WE67K-350t/7000	3500	7000	5620	400	250	560	30	7100 × 2600 × 4500
WE67K-400t/4000	4000	4000	3100	400	300	620	30	4100 × 2700 × 3800
WE67K-400t/6000	4000	6000	4280	400	320	630	30	6100 × 2800 × 4200
WE67K-500t/5000	5000	5000	4100	400	320	630	37	5100 × 3000 × 4400
WE67K-500t/6000	5000	6000	4820	400	320	630	37	6100 × 3000 × 4700
WE67K-500t/7000	5000	7000	5620	400	320	630	37	7100 × 3000 × 4900
WE67K-600t/6000	6000	6000	4820	400	320	630	45	6100 × 2965 × 4700
WE67K-600t/7000	6000	7000	5620	400	320	630	55	7100 × 2965 × 4900

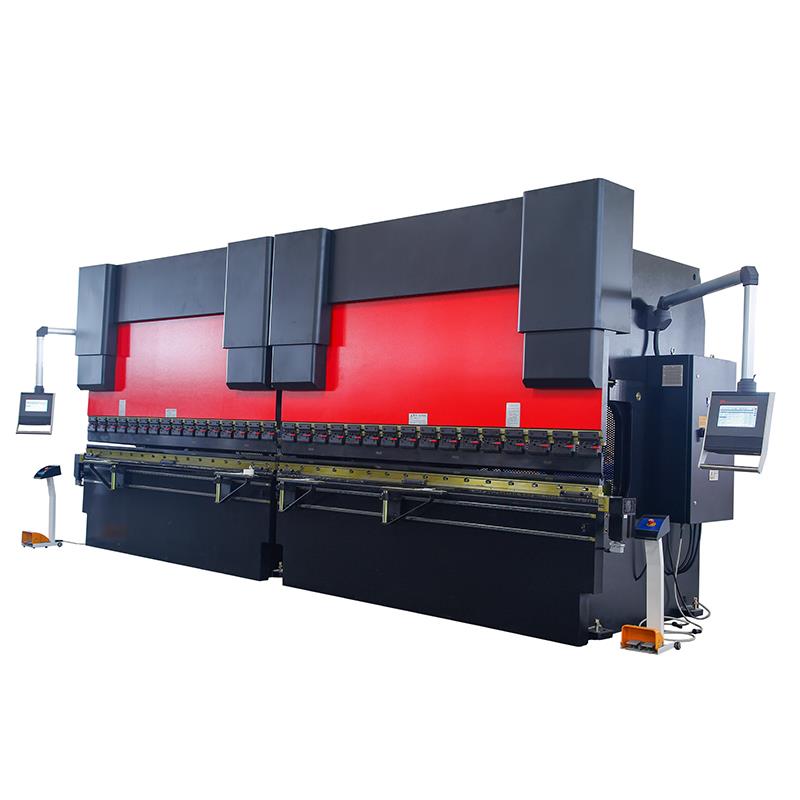

Topeltvajutage pidurit

Kahe masinaga ühendusega sünkroonseadmete konfigureerimiseks valiti kaks (WC67Y/WE67K) suurarvutit.

Kahekordse masinaga kombineeritud painutusmasin suudab töödelda ülipikka toorikut, mis sobib eriti linnaehituseks, maanteede valgustuspostiks, elektripostiks jne.

Neid kahte tüüpi tööpinke saab tootmise efektiivsuse parandamiseks kasutada ka eraldi ja need on varustatud läbipaindega
kompensatsioonimehhanism.

Sünkroonmehhanism kasutab mehaanilist vedeliku servot ja mehaanilist plokki. ●See masin oli kombineeritud kahe 400-tonnise piduripressi komplektiga.

Tandemjuhtimine tagab sünkroonse töö. Üks masin ühendati töölaua, parema ja vasaku seinaplaadiga.

Transpordi tõttu võtame kasutusele kokkupandud struktuuri. Rack on tugeva jäikusega, paremale ja vasakule seinaplaadile oli paigaldatud kaks silindrit, hüdrosüsteem oli elektrisüsteemi toimel, ajamisilind töötas. Silindril on ülemised stantsid, ülemiste ja alumiste stantside puudutamisel tõstab süsteem rõhku ja moodustab toorikud.

Erinevate stantside ja erinevate painutustüüpide korral võib see saada erineva kujuga toorikuid. Kvaliteet on stabiilne ja
usaldusväärne.

Tüüp	Nominaalne rõhk	Töölaua pikkus	Veergude vahe	Kurgu sügavus	Slide Stroke	Max avatud
	(KN)	(mm)	(mm)	(mm)	(mm)	(mm)
WE67K-500t/5000	5000	5000	4100	400	320	630
WE67K-500t/6000	5000	6000	4820	400	320	630
WE67K-500t/7000	5000	7000	5620	400	320	630
WE67K-600t/6000	6000	6000	4820	400	320	630
WE67K-600t/7000	6000	7000	5620	400	320	630
WE67K-700t/8000	7000	8000	5300	400	320	630
WE67K-700t/10000	7000	10000	5300	400	320	630
WE67K-800t/8000	8000	8000	5300	400	320	630
WE67K-1000t/10000	10000	10000	5300	400	320	630
WE67K-1000t/12000	10000	12000	5300	400	320	630
WE67K-1200t/12000	12000	12000	5300	400	320	630
WE67K-1200t/14000	12000	8600	5300	400	320	630

KKK

1. Kas teie ettevõte aktsepteerib kohandatud pakkumist, meil on erivajadus.

RAYMAX on ettevõte, mis keskendub modulaarsete CNC-masinate uurimisele ja tootmisele. Meil on väga rikkalik kogemus ja tugev tööpinkide uurimis- ja arendusvõime. Oleme väga valmis pakkuma teile kohandatud ülitõhusaid seadmeid seni, kuni teil on teatud vajadusi.

2. Millise sertifikaadi teie ettevõtte masin saab?

Oleme läbinud ISO9001 kvaliteedisüsteemi kinnituse ja CE-sertifikaadi.

3. Kas teil on valikulise konfiguratsiooni hinnakiri?

Meil on erinevaid konfiguratsioone ja nii palju erinevaid spetsifikatsioone, nii et me ei saa teile pakkuda hinnakirja. Kui olete huvitatud teatud kindlast konfiguratsioonist, võtke ühendust meie müügiinseneriga.

4. Kas teie ettevõte aktsepteerib CIF-hinda?

CIF-hind sisaldab CNC-masina saatmiskulusid, mis tuleb esitada vastavalt erinevale sihtsadamale ja erinevatel kuudel. Kui teil on selline vajadus, võtke meiega ühendust. CIF-hind sisaldab ka meresõidu lisatasu, mis on 2‰ 1,1* kogusummast.

5. Kui teie insener tuleb meie riiki masinat parandama ja koolitust tegema, kui palju see maksab?

Hind sisaldab peamiselt edasi-tagasi lennupiletite, toitlustuse ja majutuse kulusid ning v isa tasu. Tööjõukulu on
100 USD/päev/inimene, tavaliselt on see kahe inimese töö. Kuid see sõltub suurest seadmest või kogu liini paigaldamisest ja silumisest.

6. Mis on garantii?

Garantii on 12 kuud, mis algab päevast, mil masin on jõudnud maaletooja sadamasse.

7. Millised on teie transpordimeetodid?

Enamiku riikide puhul transpordime oma masinat meritsi, sisemaa puhul võime kasutada raudtee- või maanteetransporti. Eksporditud cnc-masin on kõik pakitud puidust korpusesse, mille saab kinnitada 40 peakorterisse.

8. Kui masinal on garantiiaeg väljas, kuidas võtta lisaseadmete maksumust?

Garantii lõppenud masina eest, mis vajab varuosi, võtame tasu vastavalt osade pakkumisele. Kui teil on küsimusi, saatke meile konsultatsiooni saamiseks e-kiri.

9. Mida ma teeksin masina rikke korral?

Kui masina talitlushäire ja kasutajad ei saa seda lahendada, saatke meile konsultatsiooni saamiseks e-kiri. Meie teenindusosakond vastab 24 tunni jooksul.

10. Kuidas määratleda masina garantii? Millal sa ajastust alustasid?

Garantii tuvastame tehasenumbri alusel. Garantiiaeg algab pärast seadmete kasutuselevõttu ja vastuvõtmist. Kui teil on küsimusi, saatke meile konsultatsiooni saamiseks e-kiri.

11. Kui pikk on tööpinkide garantiiaeg?

Meie kohustus kliendi masinatele on üheaastane garantii. Sellel veebisaidil liikmeks registreeritud kasutaja ostmisel masina tehasenumbriga saate nautida pikendatud 3-kuulist garantiid. Lisateabe saamiseks vaadake liikmeteenust.

12. Kas MC-l on hooldusjuhend ja kasutusjuhend?

Iga tehasest lahkuv CNC-masin on koos seotud seeria või mudeliga ingliskeelsed juhised, sealhulgas hooldusjuhend ja kasutusjuhend. Lisatud dokumendid võivad sisaldada ka cnc-kontrolleri juhiseid, ostetud osade juhiseid (nt pöördlaud, õlijahuti)

Üksikasjad

• Liuguri käik (mm): 320 mm
• Automaatne tase: poolautomaatne
• Kurgu sügavus (mm): 450 mm
• Masina tüüp: Torsioonvarras, Beading Machine
• Töölaua pikkus (mm): 4000
• Töölaua laius (mm): 400 mm
• Mõõdud: 6060*3100*3800mm
• Seisukord: Uus
• Töödeldud materjal / metall: roostevaba teras
• Automatiseerimine: automaatne
• Lisateenused: lõigatud
• Aasta: 2021
• Kaal (KG): 1850
• Mootori võimsus (kw): 37 kw
• Peamised müügiargumendid: automaatne
• Garantii: 1 aasta
• Kohaldatavad tööstusharud: ehitusmaterjalide kauplused, masinate remonditöökojad, tootmisettevõtted, talud, jaemüük, ehitustööd , reklaamiettevõte
• Näitusruumi asukoht: Ameerika Ühendriigid, Saksamaa, Vietnam, Brasiilia, Peruu, Mehhiko, Venemaa, Tai, Maroko, Keenia, Tšiili, Alžeeria, Lõuna-Aafrika
• Turundustüüp: uus toode 2020
• Masinatesti aruanne: kaasas
• Video väljaminev ülevaatus: tingimusel
• Põhikomponentide garantii: 1 aasta
• Põhikomponendid: mootor
• Pakutakse müügijärgset teenindust: insenerid, kes teenindavad masinaid välismaal, tasuta varuosad, kohapealne paigaldus, kasutuselevõtt ja väljaõpe, kohapealne hooldus- ja remonditeenus, video tehniline tugi, võrgutugi
• Tooraine: terasvarras
• Võimsus: hüdrauliline
• Kasutamine: Metalllehtede painutamine
• Pinge: 220V/380V/400V
• Töötlemismaterjal: teras alumiinium
• Kasutamine: ruudukujulisest terasest I-tala jne.
• Töödeldud materjal: kerge teraspleki painutamine
• Materjalid: Alumiiniumplaadi painutamine
• Sertifikaat: ISO 9001:2000
• Garantiijärgne teenindus: video tehniline tugi, võrgutugi, varuosad, kohapealne hooldus- ja remonditeenus
