Müüakse 15 mm x 6000 mm vasest terasplekist plaatide lõikamismasin

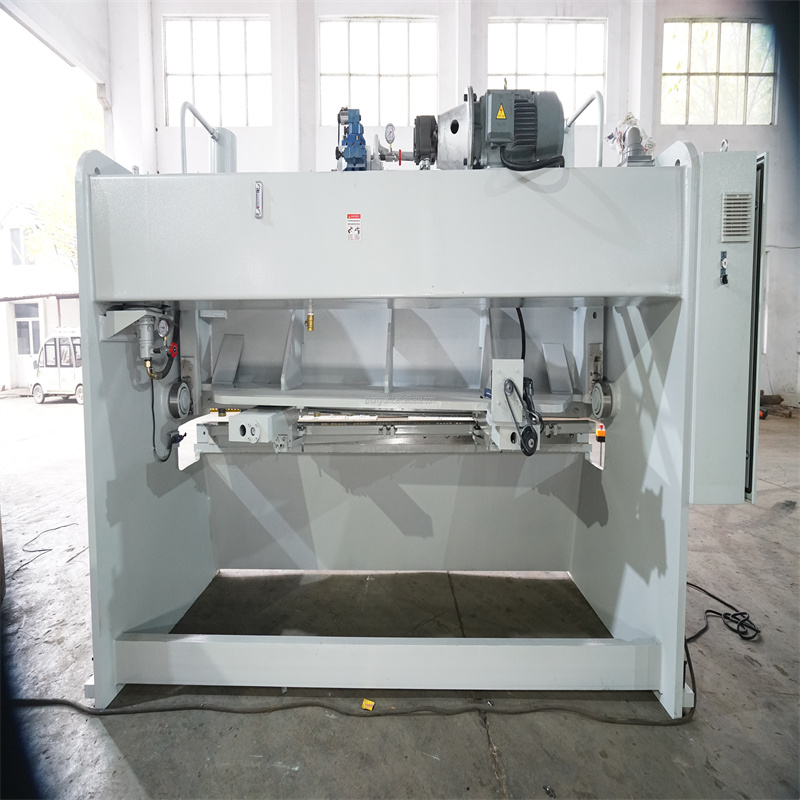

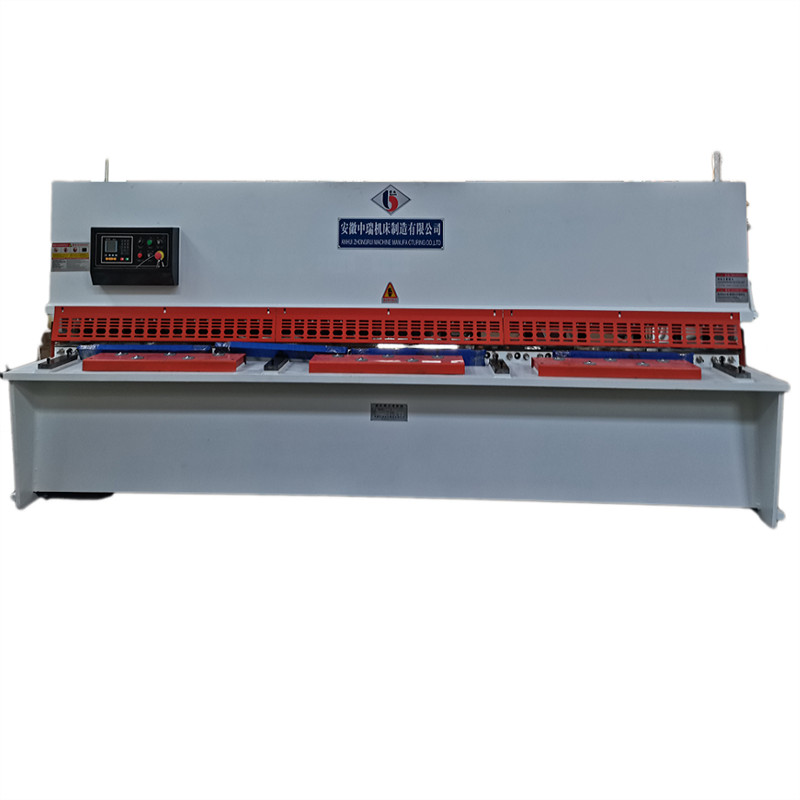

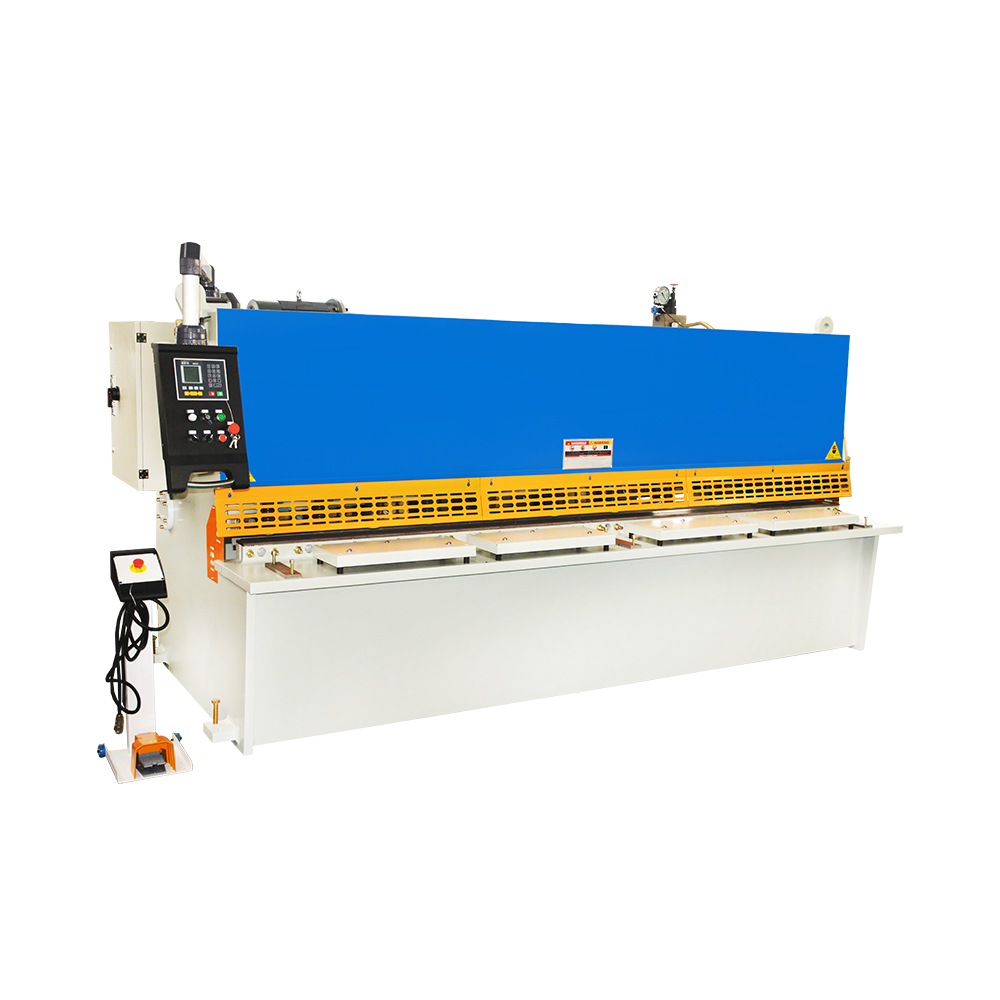

QC12Y/K seeria pöördetala hüdrauliline lõikemasin

RAYMAXi pöördetala lõikamismasin kasutab terasplaadi keevitusstruktuuri, mis kõrvaldab vibratsiooni ajal pinge ning millel on hea jäikus ja stabiilsus. Sellel on segmenteeritud lõikefunktsioon, valguse joondamise funktsioon, mootoriga tagamõõtur, digitaalne ekraan.

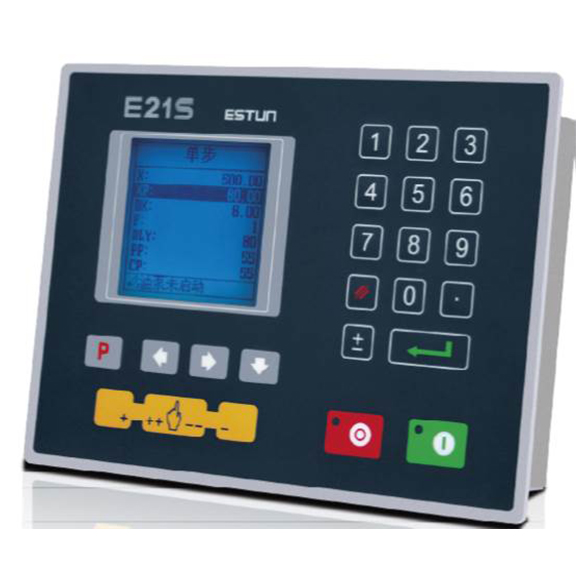

E21S juhtimissüsteem

1. Tagasiulatuse juhtimine.
2. Üldise vahelduvvoolumootori juhtimine
3. Arukas positsioneerimine
4. Topelt programmeeritav digitaalne väljund, laoarvestus
5. Programmimälu kuni 40 programmile
6. Kuni 25 sammu programmi kohta
7. Ühepoolne positsioneerimine, sissetõmbamisfunktsioon
8. Ühe võtmega parameetrite varundamine/taastamine
9. mm/tolli, hiina/inglise keel

Valikuline süsteem

ES10 CNC juhtimissüsteem

• 7-tolline TFT pärisvärviline puuteekraan
• Menüü programmeerimisliides
• Programmeeritav lõikamisfunktsioon
• Lõikepikkuse automaatne arvutamine
• Tagapikkuse automaatne korrigeerimine
• Tagamõõturit juhib servomootor
• Arvutage tera kliirens automaatselt
• Arvutage lõikenurk automaatselt
• Toetage mitut keelt

DAC310 (DELEM) CNC juhtimissüsteem

• Hele LCD-ekraan 128x64
• Tagamõõturi juhtimine
• Vahe kontroll
• Löögi pikkuse piirang
• Tegeliku ja programmeeritud asukoha visualiseerimine
• Varude loendur
• Programmeeritav kuni 100 sammu
• Paneelil põhinev korpus
• Servo juhtimine / inverter / 2-käiguline
• Vahelduvvoolu juhtmootor ja pump

QC12K lõikemasin on varustatud Saksamaa Siemensi mootori ja Ameerika Sunny õlipumbaga. Eeliseks on madal müratase, stabiilne töö, pikk tööiga.

QC12K lõikemasin võtab kasutusele Saksamaa Rexrothi klapirühma. Eeliseks on välisleke blokeeritud, sisemine leke on kergesti kontrollitav ja pikk tööiga.

QC12K lõikemasin on varustatud plaadi pressimismehhanismiga. Pressimispea surub plaadi lõikamisel plaadi kokku surumiseks alla.

QC12K lõikemasin on varustatud teraskuuli ülekandekonstruktsiooniga, mis säästab operaatori jõupingutusi materjali söötmisel ja suurendab tõhusust.

Taiwani kuulkruvi ja lineaarne juhik tagavad gabariidi liikumise täpsuse.

QC12K lõikemasin on varustatud Schneideri elektriseadmetega, mis on ohutud ja usaldusväärsed, tugeva häiretevastase võimega.

Ava ukse väljalülituslüliti: masin seiskub kohe, kui töötaja avab ukse elektrikilbi Guardrail

QC12K seeria pügamismasin kasutab kaitsepiirdeid, et vältida operaatori juhuslikku töötamist ja muljumist, samuti väldib töövigastusi lõikevigade ajal.

Reguleerige lõiketera vahet mootori abil vastavalt plaadi paksusele, et saavutada parem lõikejõudlus.

Laservalguse joondamine (valikuline): laservalguse joondusseade aitab teil lõikejoont kiiresti positsioneerida. See on mugav ja ajasäästlik.

Pneumaatiline tagakülg (valikuline): tööriistahoidik liigub üles ja alla, tagumise gabariidi reguleerimine toimub mootoriga. Juhtsüsteemi seadistamisel võib tagakülg ulatuda ette- ja tahapoole.

Tüüp	Lõike paksus (mm)	lõikepikkus (mm)	Kurgu sügavus (mm)	Tagamõõturi vahemik (mm)	Põhivõimsus (KW)	Mõõtmed (mm)
4x2500	4	2500	100	20-600	5.5	3200x1600x1600
4x3200	4	3200	100	20-600	5.5	3900x1600x1600
6x2500	6	2500	100	20-600	7.5	3200x1650x1800
6x3200	6	3200	100	20-600	7.5	3900x1650x1800
6x4000	6	4000	100	20-600	7.5	4700x1650x1800
8x2500	8	2500	100	20-600	7.5	3200x1700x1850
8x3200	8	3200	100	20-600	7.5	3900x1700x1850
10x2500	10	2500	120	20-600	11	3200x1850x1900
10x3200	10	3200	120	20-600	11	3900x1850x1900
12x3200	12	3200	120	20-600	18.5	3900x2050x2150
16x3200	16	3200	120	20-600	18.5	3900x2150x2250
20x3200	20	3200	120	20-600	22	3900x2250x2350

Üksikasjad

• Max Lõikelaius (mm): 6000
• Max Lõikepaksus (mm): 16 mm
• Automaatne tase: Täisautomaatne
• Lõikenurk: 0,5-2,0
• Tera pikkus (mm): 6700 mm
• Tagapikkuse käik (mm): 10 - 900 mm
• Kõri sügavus (mm): 120 mm
• Seisukord: Uus
• Kaubamärk: RAYMAX
• Võimsus (kW): 37 kW
• Kaal (KG): 15000 KG
• Päritolukoht: Anhui, Hiina
• Pinge: 380/220/415/440/600V
• Mõõtmed (P*L*K): 6700*2150*2900mm
• Aasta: 2021
• Garantii: 1 aasta
• Peamised müügiargumendid: automaatne
• Kohaldatavad tööstusharud: masinate remonditöökojad, tehas, ehitustööd
• Showroom Asukoht: Ameerika Ühendriigid, Vietnam, Pakistan, India, Tai, Jaapan
• Turundustüüp: tavaline toode
• Masinatesti aruanne: kaasas
• Video väljaminev ülevaatus: tingimusel
• Põhikomponentide garantii: 1 aasta
• Põhikomponendid: mootor, pump
• Pakutav müügijärgne teenindus: tasuta varuosad, kohapealne paigaldus, kasutuselevõtt ja väljaõpe, kohapealne hooldus- ja remonditeenus, võrgutugi, video tehniline tugi
• Garantiijärgne teenindus: video tehniline tugi, võrgutugi, varuosad, kohapealne hooldus- ja remonditeenus
• Kohaliku teeninduse asukoht: Egiptus, Vietnam, Filipiinid, India, Tai, Jaapan
• Sertifikaat: CE
