12 mm 3200 mm hüdrauliline giljotiini lõikamismasin CNC teraslehe lõikamismasin

Funktsioonid:

1. Esisöötmisplatvorm on varustatud joonlauaga taldriku söötmiseks ja sileda pinnaga, et kaitsta plaati söötmisel vigastava pinna eest. Täpsuse kontrollimiseks ja kontrollimiseks võib joonlaud olla MM-i või enama täpsusega.

2. Töölaud on varustatud kuul- või ümarvarrastega, mis toetab plaati söötmisel ja kaitseb mistahes pinnarebestuse eest.

3. Elektrooniline kast on varustatud heade sertifitseeritud komponentidega. Enamasti kasutame ekspordimasinate jaoks CE-sertifikaadiga SIEMENS-i või Schneideri komponente ja ka mõningaid kvaliteetseid CCC-sertifikaadiga komponente erinevate standardvajadustega klientide jaoks.

4. Masina korpuse terasest valime enamasti Hiina tippmargi terasplaadi pakkuja Shanghai BAOSTEEL, mis on hea kvaliteediga ja mida on enne viimast värvimist töödeldud korrosioonivastase värviga. Seega on masinal esiteks hea vastupidavus ja ka täiuslik välimus.

5. Tera: tera materjal on 9CrSi või 6CrW2Si, materjal on kõrgelt testitud materjal, millel on tuhat korda kõrge jäikus ja lõiketulemus. Ülemine tera on nelja tera servaga ristkülikukujuline tera, mis erineb QC12Y Swing Beam nihkemasinast (üksikasjalikumalt vaadake SIECC/SIECCTECHi tera, selgitage fotot ja juhiseid). Tera kliirensit saab reguleerida käsitsi või mootoriga. Mõlemal on kliirensi kuvamiseks indeksketas, et juhtimine ja kuvamine oleksid hõlpsasti kasutatavad. Ja ülespoole suunatud tera võll kasutab lõikamise täpsuse suurendamiseks kallutatavat struktuuri.

6. Masin on varustatud pressjalaga, et plaati lõikamisel stabiilselt vajutada, jalg on varustatud suure fraktsiooniga plastpinnaga, ilma plaati kahjustamata. Aukplaadi jaoks varustame ruutjala stabiilse ruudupressi jaoks.

7. Hammasrataspump: kasutame head kaubamärki "sirge konjugeeritud sisemine hammasrattapump" nii Hiina kaubamärgis Shanghai chengjie kui ka Saksamaa Eckerleris. Sisemist hammasrattapumpa käsitletakse tööstuses mittekuluva pumbana ja seda on laialdaselt kasutatud ülitäpsetes hüdraulilistes masinates, millel on madal müratase, pulsatsioon ja pikk kasutusiga. Shanghai Chengjie hammasrattapumpa kasutatakse ka Hiina lennukitööstuses, nii et see on usaldusväärne ja usaldusväärne. Suurel kiirusel töötades on heli tasane ja sujuv, isegi ilma lõksudeta. Pikk kasutusiga sõltub tema abrasiivsest jõudlusest, masina sisemistel komponentidel on õlikile kaitsekiht, nii et kasutage isegi tavalist hüdroõli, isegi ilma hõõrdumiseta.

8. Hüdraulikasüsteem võib kasutada Saksamaa Rexrothi või USA OMG süsteemi. Tagasivoolu juhib stabiilse tööprotsessiga ja hõlpsasti kasutatav lämmastiku tagasivoolu silinder. Hüdraulilise pressiga jõuülekanne ja lämmastik tagavad ülestõuke koos hea koostööga. (Tööpõhimõte võib naasta QC11Y ja QC12Y SIECC tehnoloogia joonisele)

9. Tagamõõturit loetakse loenduri abil ja seda saab mikroreguleerida ja see on mootori jõul.

10. Masin varustatakse aia kaitseuksega enne lõiketera ja pressjalga. Vajadusel saab tara avada. Kurgu lähedal varustame inimeste turvalisuse tagamiseks avatud uksega, kuid see on võimalik avada, kui on vaja sisekontrolli.

11. Kolme laagriga veeretee kasutamine rööpavahe kõrvaldamiseks ja lõikekvaliteedi parandamiseks. (Masinjoonistus on saadaval
selgitage selgelt)

Spetsifikatsioon

Mudel	Max paksus	Tootmisjõud	Max Pikkus	Nurk	X.Löök	Sagedus	Võimsus	L*L*K(mm)	Kaal
QC12Y-4*2500	4 mm	≤450kN/cm	2500 mm	1°30'	20-600 mm	16 korda/min	5,5 kW	3040*1610*1620	3800 kg
QC12Y-4*3200	4 mm	≤450kN/cm	3200 mm	1°30'	20-600 mm	14 korda/min	5,5 kW	3840*1610*1620	5000 kg
QC12Y-4*4000	4 mm	≤450kN/cm	4000 mm	1°30'	20-600 mm	10 korda/min	5,5 kW	4600*1700*1700	6500 kg
QC12Y-4*6000	4 mm	≤450kN/cm	6000 mm	1°30'	20-600 mm	8 korda/min	7,5 kW	6460*2100*3200	11000 kg
QC12Y-6*2500	6 mm	≤450kN/cm	2500 mm	1°30'	20-600 mm	14 korda/min	7,5 kW	3040*1610*1620	5000 kg
QC12Y-6*3200	6 mm	≤450kN/cm	3200 mm	1°30'	20-600 mm	12 korda/min	7,5 kW	3840*1610*1620	6000 kg
QC12Y-6*4000	6 mm	≤450kN/cm	4000 mm	1°30'	20-600 mm	8 korda/min	7,5 kW	4620*1750*1700	8200 kg
QC12Y-6*5000	6 mm	≤450kN/cm	5000 mm	1°30'	20-600 mm	6 korda/min	11 kW	5400*1800*1900	10500 kg
QC12Y-6*6000	6 mm	≤450kN/cm	6000 mm	1°30'	20-600 mm	5 korda/min	11 kW	6480*2100*2300	16500 kg
QC12Y-8*2500	8 mm	≤450kN/cm	2500 mm	1°30'	20-600 mm	10 korda/min	11 kW	3040*1700*1700	6000 kg
QC12Y-8*3200	8 mm	≤450kN/cm	3200 mm	1°30'	20-600 mm	8 korda/min	11 kW	3860*1700*1700	7200 kg
QC12Y-8*4000	8 mm	≤450kN/cm	4000 mm	1°30'	20-600 mm	8 korda/min	11 kW	4640*1700*1700	8800 kg
QC12Y-8*5000	8 mm	≤450kN/cm	5000 mm	1°30'	20-600 mm	8 korda/min	11 kW	5400*2100*2000	11500 kg
QC12Y-8*6000	8 mm	≤450kN/cm	6000 mm	1°30'	20-600 mm	8 korda/min	11 kW	6480*2100*2350	18000 kg
QC12Y-10*2500	10 mm	≤450kN/cm	2500 mm	2°	20-600 mm	9 korda/min	11 kW	3040*1700*1700	7300 kg
QC12Y-10*3200	10 mm	≤450kN/cm	3200 mm	2°	20-600 mm	9 korda/min	11 kW	3860*1700*1700	8000 kg
QC12Y-10*4000	10 mm	≤450kN/cm	4000 mm	2°	20-600 mm	8 korda/min	11 kW	4650*2100*2000	12050 kg
QC12Y-10*6000	10 mm	≤450kN/cm	6000 mm	2°	20-1000 mm	5 korda/min	15 kW	6500*2100*2300	24000 kg
QC12Y-12*2500	12 mm	≤450kN/cm	2500 mm	1°40'	20-600 mm	9 korda/min	18,5 kW	3140*2150*2000	9000 kg
QC12Y-12*3200	12 mm	≤450kN/cm	3200 mm	1°40'	20-600 mm	9 korda/min	18,5 kW	3880*2150*2000	10800 kg
QC12Y-12*4000	12 mm	≤450kN/cm	4000 mm	1°40'	20-1000 mm	8 korda/min	18,5 kW	4680*2150*2000	13000 kg
QC12Y-12*5000	12 mm	≤450kN/cm	5000 mm	2°	20-1000 mm	6 korda/min	18,5 kW	5900*2150*2000	16000 kg
QC12Y-12*6000	12 mm	≤450kN/cm	6000 mm	2°	20-1000 mm	5 korda/min	18,5 kW	6900*2600*2700	29500 kg
QC12Y-12*8000	12 mm	≤450kN/cm	8000 mm	2°	20-1000 mm	5 korda/min	18,5 kW	9000*3500*3500	46500 kg
QC12Y-16*2500	16 mm	≤450kN/cm	2500 mm	2°30'	20-600 mm	9 korda/min	22 kW	3140*2150*2000	11000 kg
QC12Y-16*3200	16 mm	≤450kN/cm	3200 mm	2°30'	20-600 mm	8 korda/min	22 kW	388 0*2150*2000	13000 kg
QC12Y-16*4000	16 mm	≤450kN/cm	4000 mm	2°30'	20-1000 mm	8 korda/min	22 kW	4650*2150*2200	16300 kg
QC12Y-16*5000	16 mm	≤450kN/cm	5000 mm	2°30'	20-1000 mm	6 korda/min	22 kW	5900*2600*2700	20000 kg
QC12Y-16*6000	16 mm	≤450kN/cm	6000 mm	2°30'	20-1000 mm	5 korda/min	22 kW	6900*2700*2700	36000 kg
QC12Y-16*8000	16 mm	≤450kN/cm	8000 mm	2°30'	20-1000 mm	5 korda/min	22 kW	9000*3500*3500	75000 kg
QC12Y-20*2500	20 mm	≤450kN/cm	2500 mm	3°	20-1000 mm	8 korda/min	22 kW	3440*2300*2500	15800 kg
QC12Y-20*3200	20 mm	≤450kN/cm	3200 mm	3°	20-1000 mm	8 korda/min	22 kW	4150*2350*2700	18500 kg
QC12Y-20*4000	20 mm	≤450kN/cm	4000 mm	3°	20-1000 mm	5 korda/min	22 kW	4850*2600*2700	21500 kg
QC12Y-20*6000	20 mm	≤450kN/cm	6000 mm	3°	20-1000 mm	4 korda/min	30 kW	6700*3000*3000	47000 kg
QC12Y-25*2500	25 mm	≤450kN/cm	2500 mm	3°	20-1000 mm	8 korda/min	37 kW	3200*2700*2900	19000 kg
QC12Y-25*3200	25 mm	≤450kN/cm	3200 mm	3°	20-1000 mm	5 korda/min	37 kW	4200*2700*2900	23000 kg
QC12Y-30*2500	30 mm	≤450kN/cm	2500 mm	3°	20-1000 mm	4 korda/min	37 kW	3300*2900*3000	23500 kg
QC12Y-30*3200	30 mm	≤450kN/cm	3200 mm	3°30'	20-1000 mm	4 korda/min	40 kW	4200*2900*3200	26000 kg
QC12Y-40*2500	40 mm	≤450kN/cm	2500 mm	4°	20-1000 mm	3 korda/min	55 kW	3200*3300*3000	38000 kg
QC12Y-40*3200	40 mm	≤450kN/cm	2500 mm	4°	1000 mm	3 korda/min	55 kW	4300*3300*3200	49000 kg

Üksikasjad

NIGAMISPROTSESS

Täiuslik disain igas aspektis; Valides uue ja täiustatud CNC-giljotiini, saavutame maksimaalse ohutuse, suure täpsuse ja ainulaadse kasutusmugavuse.

Tera vahe, lõikenurk ja lõikepikkus reguleeritakse automaatselt vastavalt materjali valikule ja paksusele.

KEC presspidurite ja lõikemasinate kriitilised osad on toodetud Saksamaal.

Hoolikalt valitud komponendid pärinevad pikaajalistelt partneritelt ülemaailmselt.

Loodame oma kvaliteedile ja seetõttu anname oma giljotiinile 3-aastase garantii.

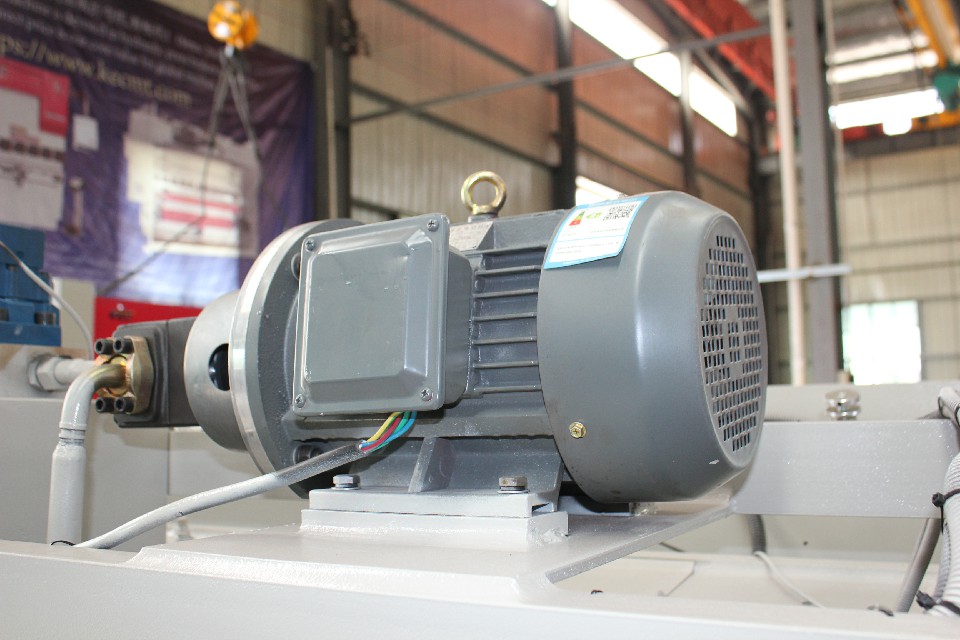

Siemensi peamootor

Siemens Motori kasutamine tagab masina tööea ja vähendab töötamise ajal tekkivat müra.

Blade Clourantant Kiire reguleerimine

Kiire reguleerimismehhanism tera vahe ümberkorraldamiseks.lihtne käsitsi käsitsemine. tera kliirensi astmevaba reguleerimine.

Eesmise positsioneerimise vertikaalsuse regulaator

Eesmine positsioneerimisseade, vertikaalsuse seadistus ja positsioneerimisseade kõige vasakpoolsemal esitoel, mis tagab lõiketäpsuse, lihtsa kasutamise, praktilise ja tõhusa.

Töölaud veerev teraskuul

Töölaua veerev teraskuul võib vähendada hõõrdumist ja kaitsta tooriku pinda.

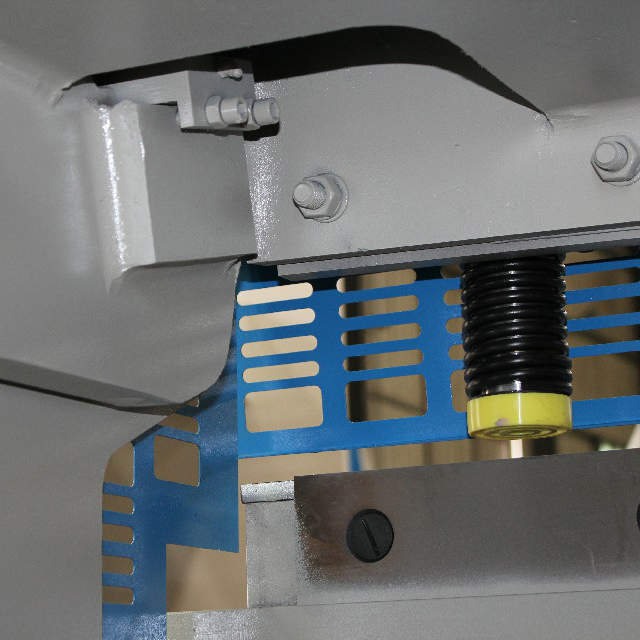

Sisseehitatud vedrusurve silinder

Selle alumine ots on varustatud spetsiaalse materjali tihendiga, kontrollige rõhku mõõdukalt, vältides alumiiniumisulamit või muud pehmemat
materjalidele trükitakse.

Kõrge täpsusega tagasimõõtur

Unikaalne ja uudne kuulkruvi lineaarne juhtkonstruktsioon tagagabariidiga tagab suure positsioneerimise täpsuse. Reguleeritav tala juhtreegel ja sünkroonne ülekandestruktuur, stabiilne ja usaldusväärne. Valikuline tõstemehhanismi struktuur töödeldava detaili tagumise mõõtepiirkonnast välja lõikamiseks. Õhukeste ja laiade metallplaatide lõikamisel saab valida pneumaatilise tugiseadme. Suurenenud positsioneerimisulatus muudab lõikamise tõhusamaks ja täpsemaks.

Stabiilne elektrikapp

Vastupidav France Schneideri elektrisüsteem tagab masina stabiilse töö. Mõistlik liiniühendus ja paigutus vähendab oluliselt rikete määra. Ja operaator ja kõik masina osad mängisid head kaitset. Valikuline servo ja ajam, et parandada tagamõõturi (X) Axis positsioneerimistäpsust.

SEADISTUS

CNC juhtimissüsteem: Estun E21S Control Nanjingist

Elektrilised komponendid : Schneider Electrical prantsuse keelest

Põhimootor: Siemens Saksamaalt Kaubamärk

Nurga mõõtmise andur: OPKON Türkçe Brandilt

Inverterajam: Taiwani DELTA servomootor ja juhtimissüsteem

PLC: Schneider Electrical prantsuse keelest

Lõiketerad: Shark Toolings Hiinast

Hüdraulikasüsteem: Bosch-Rexroth Saksamaalt

Hüdraulikapump: SUNNY USA kaubamärgilt või samaväärselt kaubamärgilt

Toruliitmik: EMB kaubamärk Saksamaalt

Kuulkruvi/voodri juhend: HIWIN Taiwani piirkonnast

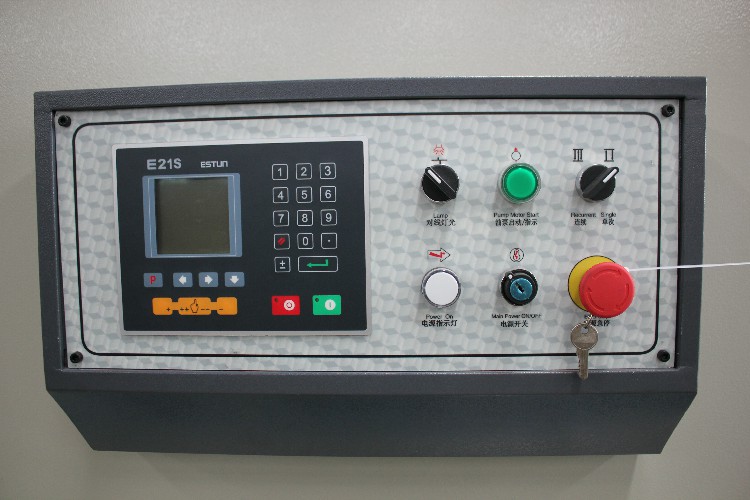

E21S kontroller

* Tagamõõturi ja ploki juhtimine
* Juhtimine tavalistele vahelduvvoolumootoritele, sagedusmuundurile
* Arukas positsioneerimine
* Laoarvestus
* Hoidmis-/dekompressiooniaja seadistus
* Programmimälu kuni 40 programmile
* Kuni 25 sammu programmi kohta
* Positsioneerimine ühel küljel
* Tagasitõmbamisfunktsioon
* Ühe võtmega parameetrite varundamine/taastamine
* mm/tolli kohta
* hiina / inglise keel

KKK

1. K: Näeme turul palju Hiina kaubamärke, kas need on kõik tootjad? Aga KEC/yaduan?

V: On tõsi, et enamik neist Hiina kaubamärkidest on kauplevad kaubamärgid.
Kuid KEC/yaduan on tõeline tootja, kes on hüdraulilisi presspidureid ja lõikemasinaid valmistanud alates 2008. aastast.

2. K: Kuidas saada KEC-lt täpset hinnapakkumist?

V: Lihtsalt esitage meile materjali üksikasjad, maksimaalne paksus ja maksimaalne laius, millega soovite töötada.

3. K: Kas saate OEM-teenust teha?

V: Muidugi. teie kujundus või muud nõuded on aktsepteeritud, masinale saab rakendada teie enda logo.

4. K: Mis on saatmiskulud Hiinast teie riiki?

V: Saame saata masina teie sadama või ukseaadressile meritsi.

Palun öelge meile oma lähim sadam või aadress koos sihtnumbriga.

Teeme koostööd mitme usaldusväärse laevandusagendiga, et korraldada ülemaailmset saatmist mitmel viisil.

5. K: Mis on keskmine tarneaeg?

V: Varude puhul on tarneaeg umbes 7 päeva. Masstootmise puhul on tarneaeg 20-30 päeva pärast tagatisraha laekumist. Tarneajad jõustuvad deposiidi laekumisel. Kui meie tarneajad ei sobi teie tähtajaga, võime korraldada spetsiaalse kiireloomulise tootmise, et meie tähtajast kinni pidada. Kõigil juhtudel püüame teie vajadustele vastata. Enamikul juhtudel saame hakkama kiire kohaletoimetamisega.

6. K: Kas saate esitada asjakohased saatedokumendid?

V: Jah, me saame pakkuda enamikku dokumente, sealhulgas
Konossement;
Analüüsi/vastavussertifikaadid;
CE-sertifikaat, COC-sertifikaat;
Kindlustus;
Päritoluriik;
Faktuurarve;
Pakendinimekiri ja muud ekspordidokumendid, mis iganes nõutud.

7. K: Kas aktsepteerite LC-makset?

V: Jah, tavaliselt on meie makse 30% 70% T / T, vastuvõetav on ka LC-makse

8. K: Kuidas tellitud masinaid kasutada?

V: Masinate videod enne meie tehases saatmist saadetakse teile otse.

9. K: Kuidas on lood kasutuselevõtuteenusega?

V: Saame pakkuda kasutuselevõtuteenust, ostja peab endale lennupileteid lubama.

10. K: Mis on toote garantii?

V: Tavaliselt 3 aastat. Meie kohustus on olla teie rahulolu meie toodetega. Kas garantii või mitte, on meie ettevõtte kultuur tegeleda ja lahendada kõik kliendiprobleemid kõiki rahuldaval viisil.

11. K: Kas garanteerite toodete ohutu ja turvalise kohaletoimetamise?

V: Jah, me kasutame alati kvaliteetset ekspordipakendit. Samuti kasutame ohtlike kaupade jaoks spetsiaalseid tahkeid pakendeid ja temperatuuritundlike kaupade jaoks valideeritud külmhoonesaatjaid. Eripakendite ja mittestandardsete pakkimisnõuete eest tuleb maksta lisatasu.

Üksikasjad

• Max Lõikelaius (mm): 3200
• Max Lõikepaksus (mm): 12 mm
• Automaatne tase: Täisautomaatne
• Lõikenurk: 1,5 kraadi
• Tera pikkus (mm): 2400 mm
• Tagapikkuse käik (mm): 20 - 600 mm
• Kurgu sügavus (mm): 150 mm
• Seisukord: Uus
• Võimsus (kW): 18,5 kW
• Kaal (KG): 10800 KG
• Pinge: 380V/50HZ/3PH
• Mõõtmed (P*L*K): 3880*2150*2000
• Aasta: 2021
• Garantii: 3 aastat
• Peamised müügiargumendid: suur täpsus
• Kohaldatavad tööstusharud: ehitusmaterjalide kauplused, masinate remonditöökojad, tehas, ehitustööd , energeetika ja kaevandus
• Showroom Asukoht: Kanada, Ühendkuningriik, Ameerika Ühendriigid, Prantsusmaa, Saksamaa, Venemaa, Jaapan, Austraalia
• Turundustüüp: uus toode 2021
• Masinatesti aruanne: kaasas
• Video väljaminev ülevaatus: tingimusel
• Põhikomponentide garantii: 3 aastat
• Põhikomponendid: laager, mootor, pump, käik, PLC, surveanum, mootor, käigukast
• Juhtsüsteem: Estun E21 NC Control
• Lõikematerjal: metall roostevaba teras süsinikteras
• Pakutav müügijärgne teenindus: tasuta varuosad, kohapealne paigaldus, kasutuselevõtt ja väljaõpe, kohapealne hooldus- ja remonditeenus, võrgutugi, video tehniline tugi
• Garantiijärgne teenindus: video tehniline tugi, võrgutugi, varuosad, kohapealne hooldus- ja remonditeenus
• Kohaliku teenuse asukoht: Kanada, Ühendkuningriik, Ameerika Ühendriigid, Prantsusmaa, Pakistan, Mehhiko, Venemaa, Austraalia, Lõuna-Aafrika
• Sertifikaat: CE
